5.0

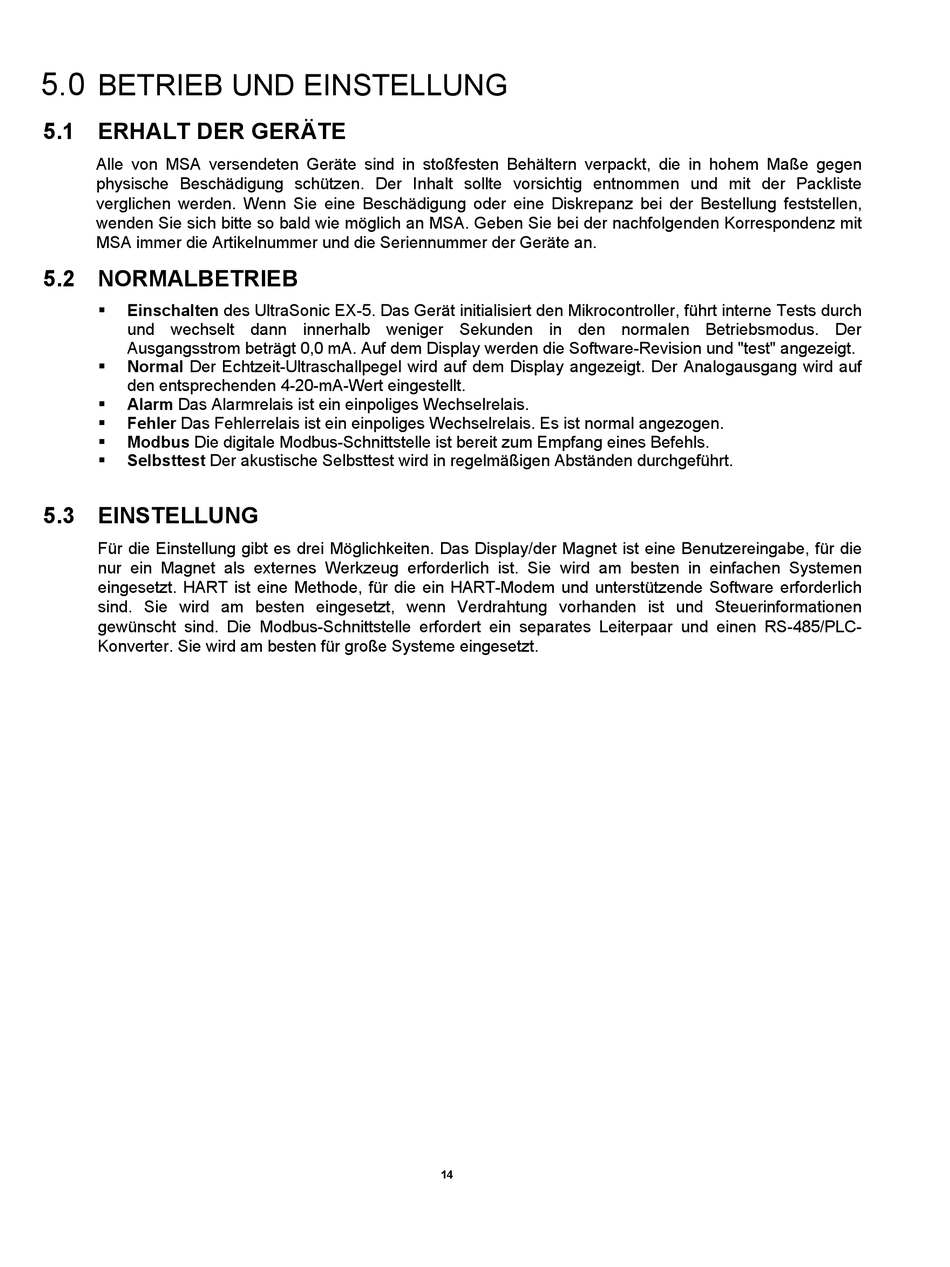

BETRIEB UND EINSTELLUNG
5.1 ERHALT DER GERÄTE
Alle von MSA versendeten Geräte sind in stoßfesten Behältern verpackt, die in hohem Maße gegen
physische Beschädigung schützen. Der Inhalt sollte vorsichtig entnommen und mit der Packliste
verglichen werden. Wenn Sie eine Beschädigung oder eine Diskrepanz bei der Bestellung feststellen,
wenden Sie sich bitte so bald wie möglich an MSA. Geben Sie bei der nachfolgenden Korrespondenz mit
MSA immer die Artikelnummer und die Seriennummer der Geräte an.
5.2 NORMALBETRIEB
Einschalten des UltraSonic EX-5. Das Gerät initialisiert den Mikrocontroller, führt interne Tests durch
und wechselt dann innerhalb weniger Sekunden in den normalen Betriebsmodus. Der
Ausgangsstrom beträgt 0,0 mA. Auf dem Display werden die Software-Revision und "test" angezeigt.
Normal Der Echtzeit-Ultraschallpegel wird auf dem Display angezeigt. Der Analogausgang wird auf
den entsprechenden 4-20-mA-Wert eingestellt.
Alarm Das Alarmrelais ist ein einpoliges Wechselrelais.
Fehler Das Fehlerrelais ist ein einpoliges Wechselrelais. Es ist normal angezogen.
Modbus Die digitale Modbus-Schnittstelle ist bereit zum Empfang eines Befehls.
Selbsttest Der akustische Selbsttest wird in regelmäßigen Abständen durchgeführt.
5.3 EINSTELLUNG
Für die Einstellung gibt es drei Möglichkeiten. Das Display/der Magnet ist eine Benutzereingabe, für die
nur ein Magnet als externes Werkzeug erforderlich ist. Sie wird am besten in einfachen Systemen
eingesetzt. HART ist eine Methode, für die ein HART-Modem und unterstützende Software erforderlich
sind. Sie wird am besten eingesetzt, wenn Verdrahtung vorhanden ist und Steuerinformationen
gewünscht sind. Die Modbus-Schnittstelle erfordert ein separates Leiterpaar und einen RS-485/PLC-
Konverter. Sie wird am besten für große Systeme eingesetzt.
14
