4.2 MECHANISCHER BETRIEB UND SICHERHEIT

Beim Schließen der oberen Kammer sicherstellen, dass Lastband und Drähte nicht zwischen dem Schott und
dem oberen Teil des Detektors eingeklemmt werden. Zustand des O-Rings und den Flammenpfad
überprüfen. Beschädigten O-Ring austauschen. Die Einheit an MSA Service Repair zur Reparatur einsenden,
wenn der Ex d-Flammenpfad beschädigt ist. Die sechs Innensechskantschrauben mit Sicherungsscheiben
müssen mit einem Drehmomentschlüssel auf ein Drehmoment von 9 Nm angezogen werden.
HINWEIS: Die Umgebungstemperatur ist auf -40 ºC bis +60 ºC begrenzt. Die Leistung des UltraSonic
EX-5 Ultraschall-Gas-Leckage-Detektors als Sicherheitsvorrichtung gemäß Anhang II, Abschnitt 1.5, der
ATEX-Richtlinie 94/9/EG ist durch dieses Zertifikat nicht abgedeckt.
WARNUNG: Gefahr durch elektrostatischen Funkenschlag. Nichtmetallische Teile nur mit einem feuchten
Tuch reinigen.
WARNUNG: Für Abschnitt-1-Installationen – Die Piezo-Quelle enthält Aluminium und von ihr kann die
Gefahr einer Entzündung durch Stoßeinwirkung oder Reibung ausgehen. Bei Installation und
Verwendung vorsichtig vorgehen, um Stoßeinwirkung oder Reibung zu verhindern.
WARNUNG: Die inneren sechs Schrauben nicht lösen und die untere Kammer nicht öffnen. Das Öffnen
der unteren Kammer führt zum Erlöschen der Garantie.

4.2.1 BESONDERE NUTZUNGSBEDINGUNGEN

• Die M6x1x20-Schrauben der Klasse A2-70 für die Schottflanschverbindungen müssen mit einem
Drehmomentschlüssel auf ein Drehmoment von 9 Nm angezogen werden.
• Für Abschnitt-1-Installationen: Die Piezo-Quelle enthält Aluminium und von ihr kann die Gefahr
einer Entzündung durch Stoßeinwirkung oder Reibung ausgehen. Bei Installation und
Verwendung vorsichtig vorgehen, um Stoßeinwirkung oder Reibung zu verhindern.
• An den Hersteller wenden, wenn Informationen zu den Abmessungen der druckfesten
Verbindungen benötigt werden.
WARNUNG: Die inneren sechs Schrauben nicht lösen und die untere Kammer nicht öffnen. Das Öffnen
der unteren Kammer führt zum Erlöschen der Garantie.

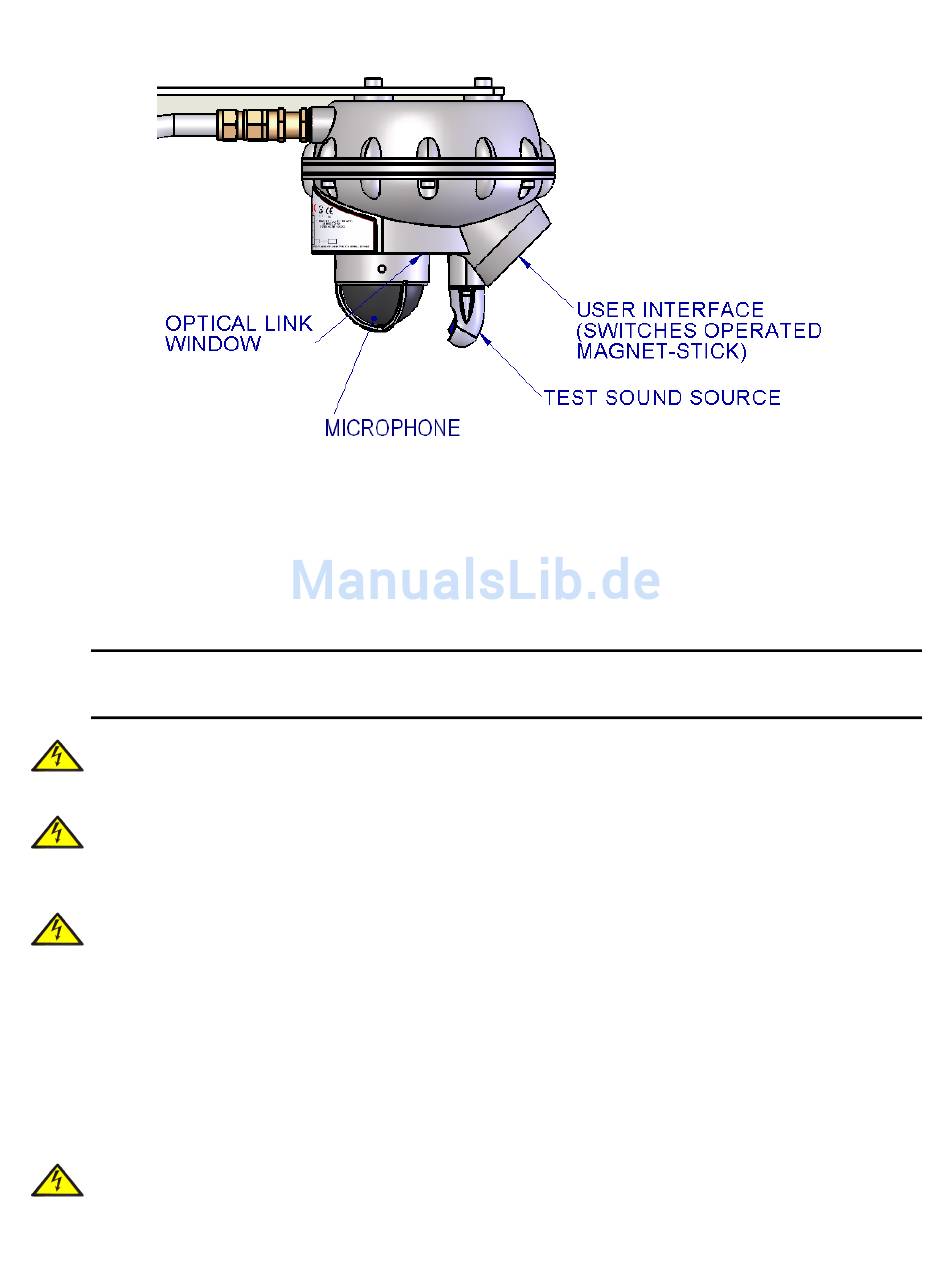

Abbildung 3: Mechanischer Aufbau – außen
