Montage Der Schutzhaube - Dolmar MS-2600 Betriebsanweisung

15 17
20
G
16

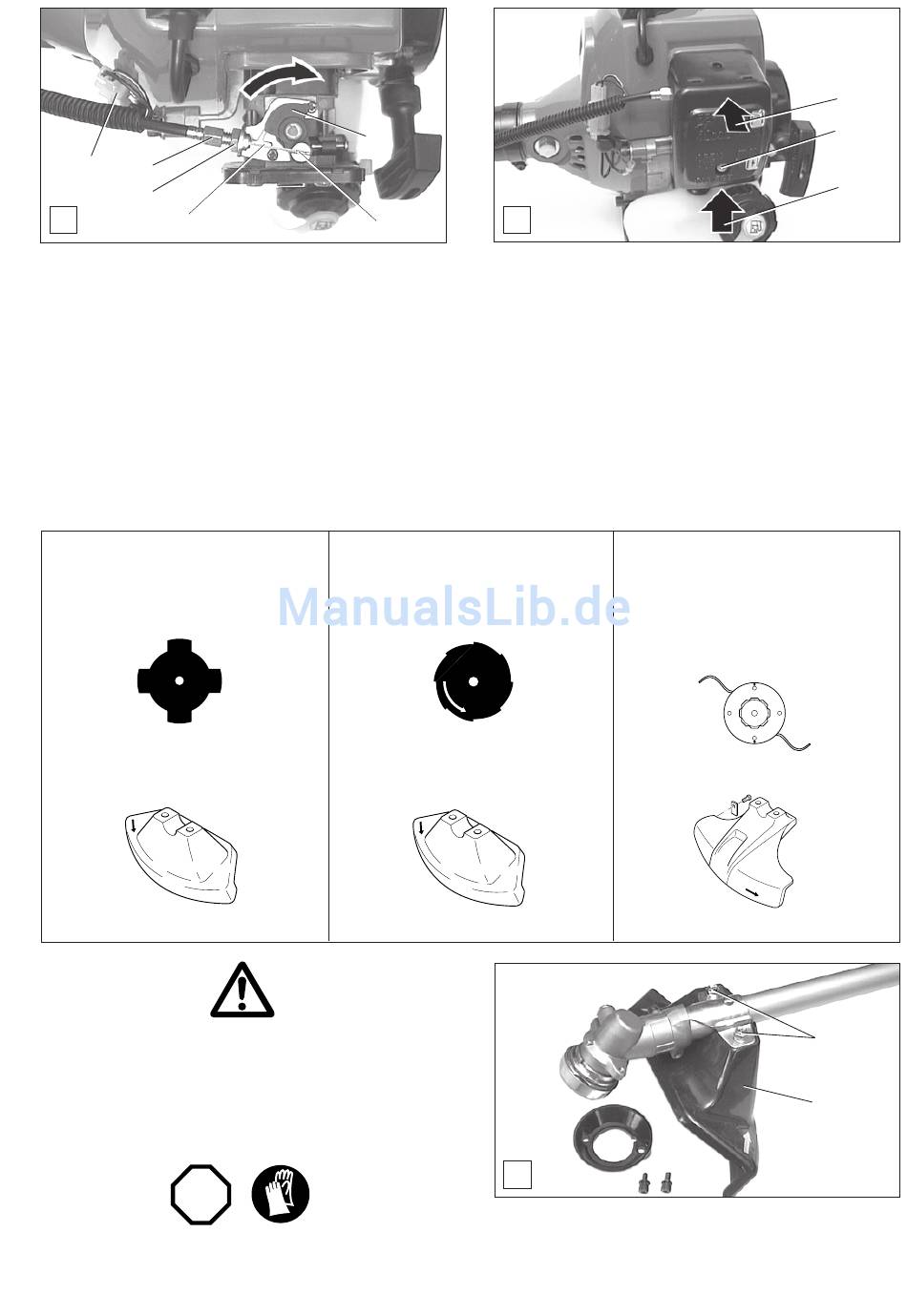

- Kabelstecker (G/15) verbinden.
- Zugseil (G/16) durch das Loch der Einstellschraube (G/17)
führen.
- Hebel der Drosselklappe (G/18) in Pfeilrichtung drehen und
Endstück des Bowdenzuges (G/19) einhängen. Darauf ach-
ten, daß das Endstück wie im Bild gezeigt montiert wird.
- Kontermutter (G/20) lösen und Einstellschraube (G/17) so
drehen, daß am Gashebel ein Leerweg von ca. 2-3 mm
ensteht.
- Gashebel mehrmals betätigen und Funktion prüfen.
- Kontermutter (G/20) festziehen.

Montage der Schutzhaube

ACHTUNG: Es dürfen nur die in der Tabelle aufgeführten Werkzeug/Schutzhauben Kombinationen verwendet werden!
4-Zahn-Schlagmesser
- MS-2300 / MS-2600
Teil-Nr. 362.224.050
außen ø 230 mm
Schutzhaube Teil-Nr. 381.802.800
ACHTUNG:
Die im Lieferumfang enthaltene Schutzhaube muß unbe-
dingt montiert werden, um Ihren persönlichen Schutz zu
gewährleisten und die gesetzlichen Unfallverhütungsvor-
schriften zu erfüllen.
Der Betrieb ohne diese Schutzeinrichtung ist nicht zuläs-
sig!
STOP
ACHTUNG:
Bei allen Arbeiten am Werkzeug, am Winkelgetriebe oder
an der Schutzhaube (Werkzeugwechsel oder Reinigung)
unbedingt Schutzhandschuhe tragen, Motor ausschalten
und Kerzenstecker ziehen !
18
H
19
-
-
8-Zahn-Wirbelblatt
- MS-2300 / MS-2600
Teil-Nr. 362.224.080
außen ø 230 mm
Schutzhaube Teil-Nr. 381.802.800
-
HINWEIS: Im Bild ist die Schutzhaube für das 4-Zahn-Schlag-
messer und das 8-Zahn-Wirbelblatt dargestellt. Die Schutzhau-
be für den automatischen 2-Fadenkopf wird entsprechend mon-
tiert.
Vergaserabdeckung unten einhaken (H/21) und oben ein-
drücken (H/22), bis die sie hörbar einrastet.
Schraube (H/14) einschrauben und festziehen.
Automatischer 2-Fadenkopf
- MS-2300 / MS-2600
Teil-Nr. 381.224.400
Ersatzfäden nur mit ø 2,4 mm verwenden.
15 m Teil-Nr. 362.224.160
100 m Teil-Nr. 362.224.230
Schutzhaube Teil-Nr. 381.800.800
*Abschneidvorrichtung (Messer) montieren!
I
Schutzhaube (I/23) wie im Bild gezeigt montieren und zwei
Schrauben (I/24) festziehen.
22
14
21
*
24
23
11
