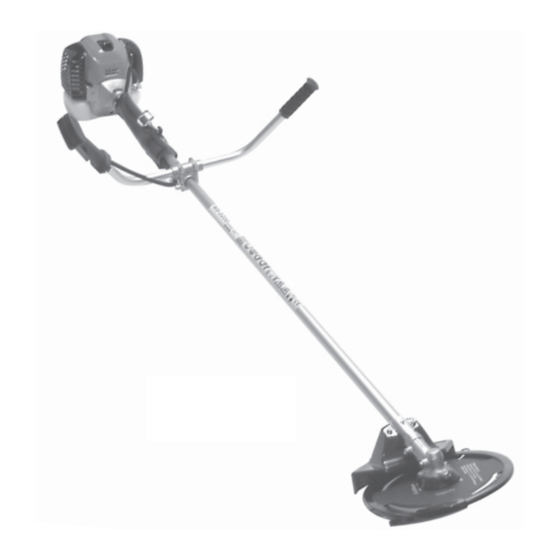

- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch, und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! MS-3200 http://www.dolmar.de...
-
Seite 2: Inhaltsverzeichnis
Motorsense. Wir danken Ihnen für Ihr Vertrauen und hoffen, Symbole ..............2 daß Sie mit Ihrer neuen Motorsense zufrieden sein werden. Lieferumfang ............3 DOLMAR ist weltweit der älteste Hersteller von Benzin-Motor- EU-Konformitätserklärung ........3 sägen (1927) und verfügt daher über jahrzehntelange Erfah- Verpackung .............. 3 rungen auf dem Gebiet der zweitaktmotorgetriebenen Geräte. -
Seite 3: Lieferumfang
Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! EU-Konformitätserklärung Verpackung Die Unterzeichnenden, Junzo Asada und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, daß die Motorsensen der Marke DOLMAR, Typ: MS-3200 den grundlegenden Sicherheits- und Gesundheitsan- forderungen der einschlägigen EU-Richtlinien entsprechen:... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung des Gerätes vertraut zu machen (1). Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Ge- brauch gefährden. Motorsense nur an Benutzer ausleihen, die Erfahrung mit einer Motorsense haben. - Seite 5 Umgang mit Kraftstoffen / Tanken Beim Betanken der Motorsense ist der Motor auszuschalten. Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken den Motor abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthal- ten. Haut- und Augenkontakt mit Mineralölprodukten vermei- den.
- Seite 6 Vor dem Starten darauf achten, daß das Schneidwerkzeug keinerlei Berührung mit harten Gegenständen, z.B. Ästen, Steinen usw. hat. Motor sofort ausschalten bei spürbaren Veränderungen im Geräteverhalten. Wenn das Schneidwerkzeug mit Steinen oder sonstigen harten Gegenständen in Berührung gekommen ist, sofort Motor abstellen und das Schneidwerkzeug überprüfen.
- Seite 7 Werkzeugschutz für metallische Schneidwerkzeuge an- bringen. Motorsense für Kinder unzugänglich aufbewahren. Bei längerer Lagerung eine gründliche Wartung und umfas- sende Durchsicht der Motorsense von einer DOLMAR- Fachwerkstatt durchführen lassen. Bei längerer Lagerung der Motorsense muß der Kraftstofftank vollständig entleert und der Vergaser leergefahren werden.
-
Seite 8: Instandhaltung
Sie gefährden hierdurch Ihre Sicherheit! Wartungs- und Instandsetzungsarbeiten dürfen nur soweit aus- geführt werden, wie sie in dieser Betriebsanweisung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service übernommen werden (18). Nur Original DOLMAR Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zube- hör oder Werkzeugen ist mit erhöhter Unfallgefahr zu rechnen. -
Seite 9: Technische Daten
1785 / 590 / 340 (ohne Schneidwerkzeug und Schutzhaube) Gewicht ohne Kunststoffschutzhaube und Schneidwerkzeug Bei Einsatz des DOLMAR-Fadenkopfes Teil-Nr. 381 224 261, wird die zulässige Maximaldrehzahl des Fadenkopfes nicht überschritten. Daten berücksichtigen die Betriebszustände Leerlauf und Höchstdrehzahl zu gleichen Teilen. Bei max. Motorleistung. -
Seite 10: Montage Des Hauptrohrs
Montage STOP ACHTUNG: Bei allen Arbeiten an der Motorsense unbe- dingt Motor ausschalten, Kerzenstecker zie- hen und Schutzhandschuhe tragen! ACHTUNG: Motorsense darf erst nach komplettem Zu- sammenbau und Prüfung gestartet werden! Hauptrohr Handgriffe Schrauben (A/1) leicht lösen. Rechten und linken Handgriff in die Griffhalterung (B/5) legen. -
Seite 11: Bowdenzug Einhängen
Bowdenzug einhängen Schraube des Luftfilterdeckels (E/11) lösen und Luftfilter- Bowdenzug durch Einstellmutter (F/12) führen. deckel etwas hochziehen und abnehmen (Luftfilterdeckel Aufnahme (F/13) in Pfeilrichtung drücken und Ende des ist im oberen Bereich an zwei kleinen Laschen einge- Bowdenzuges einhängen und Aufnahme wieder los- hängt). -
Seite 12: Montage Des 4-Zahn-Schlagmessers
Montage der Schutzhaube ACHTUNG: Die im Lieferumfang enthaltene Schutzhaube muß unbe- dingt montiert werden, um Ihren persönlichen Schutz zu gewährleisten und die gesetzlichen Unfallverhütungs- vorschriften zu erfüllen. Der Betrieb ohne diese Schutzeinrichtung ist nicht zu- lässig! STOP ACHTUNG: Bei allen Arbeiten am Schneidwerkzeug, am Winkel- getriebe oder an der Schutzhaube (Werkzeugwechsel oder Reinigung) unbedingt Schutzhandschuhe tragen, Motor Entsprechende Schutzhaube wie in Bild A bzw. -
Seite 13: Montage Des 2-Fadenkopfes (Zubehör)
Freien tanken. Kraftstoffdämpfe nicht einatmen, stufe TC-3) verwendet, das dem Kraftstoff beigemischt wird. Kraftstoffdämpfe sind giftig und können körperliche Schäden Werkseitig wurde der Motor auf das DOLMAR Hochleistungs- hervorrufen. Haut- und Augenkontakt mit Kraftstoff und Mine- Zweitaktöl mit einem umweltschonenden Mischungsverhältnis ralölen vermeiden. -
Seite 14: Kraftstofflagerung
Tanken STOP Kraftstofflagerung UNBEDINGT SICHERHEITSHINWEISE BEFOLGEN! Kraftstoffe sind nicht unbegrenzt lagerfähig. Nur soviel Kraft- Der Umgang mit Kraftstoffen erfordert vorsichtige und stoff einkaufen, wie in 4 Wochen verbraucht werden soll. umsichtige Handlungsweise. Kraftstoff nur in zugelassenen Behältern transportieren Nur bei ausgeschaltetem Motor! und lagern! Umgebung des Tankverschlußes gut säubern, damit kein Schmutz in den Kraftstofftank gerät. -
Seite 15: Ausbalancieren Der Motorsense
Ausbalancieren der Motorsense Durch Verschieben der auf dem Tragrohr befestigten Gurt- halterung (C/4), kann die Balance der Motorsense verändert werden. Tank mit Kraftstoff füllen, Schneidwerkzeug montieren. Hüftschutz (C/5) abnehmen. Schraube (C/6) etwas lösen und die Gurthalterung in ge- wünschte Position auf dem Tragrohr schieben. - Zum Werkzeug hin: Sense wird motorlastig. -
Seite 16: Leerlauf Einstellen
Fadennachstellung stellt den Faden bei Überschreitung von Ein fachgerechtes Schärfen und Auswuchten wird durch jede ca. 6.000 1/min. auf die optimale Fadenlänge ein. Zur Erhö- DOLMAR-Fachwerkstatt ausgeführt. hung der Schnittleistung kann durch die manuelle Nachstel- lung durch Auftippen auf den Boden mit dem Fadenkopf die Hinweis: Das 4-Zahn-Schlagmesser kann zur Verlängerung... -
Seite 17: Nylonfaden Auswechseln / Prüfen
Nylonfaden STOP auswechseln / prüfen Winkelgetriebe blockieren, siehe „Montage des 2-Faden- Fadenenden (G/6) durch die Schlitze der Austrittsöffnungen (G/7) am Gehäuse herausziehen und in die Fadenauf- kopfes”. nahmen der Spule (G/8) drücken. 2-Fadenkopf im Uhrzeigersinn vom Winkelgetriebe ab- Spule mit Faden aus dem Gehäuse herausnehmen. schrauben. -
Seite 18: Wartungshinweise
Werkzeug still steht, wenn der Motor im Leerlauf läuft (ggf. Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden. Leerlaufdrehzahl reduzieren). Falls das Werkzeug im Leer- Tägliche Wartung lauf weiterhin mitläuft, DOLMAR-Fachwerkstatt aufsuchen. Die folgenden Wartungsarbeiten sind täglich nach Ge- - Funktion von Kurzschlußschalter („Start/Stop”), Sicherheits- brauch durchzuführen: Sperrtaste, Gashebel und Halbgasarretierung prüfen... -
Seite 19: Periodische Wartung Schmierung Der Welle
- Welle (D/7) alle 50 Betriebsstunden schmieren (Shell Nach ca. 50 Betriebsstunden sollte das Winkelgetriebe (E/9) Alvania Nr. 2 oder gleichwertige Schmierstoffe verwenden). von einer DOLMAR Fachwerkstatt überprüft und ggf. Fett nachgefüllt werden. Die Fettfüllung wird von der Fachwerk- - Hüftschutz abnehmen, Bowdenzug und Kabelverbindun- statt genau dosiert, da zu große Fettmengen zu Überhitzungen... -
Seite 20: Service Und Wartung
Die Wartung und die Instandsetzung von modernen Motorsensen sowie sicherheitsrelevanten Baugruppen erfordern eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. DOLMAR empfiehlt daher, alle nicht in dieser Betriebsanweisung beschriebenen Arbeiten von einer DOLMAR-Fachwerkstatt ausführen zu lassen. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter. -
Seite 21: Störungssuche
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, daß bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der... -
Seite 22: Auszug Aus Der Ersatzteilliste
Auszug aus der Ersatzteilliste MS-3200 Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stck. Benennung 363 224 050 4-Zahn-Schlagmesser ø 255 mm 381 800 800 Schutzhaube 381 802 800 Schutzhaube 381 014 981 Zündkerze... -
Seite 23: Raum Für Notizen
Raum für Notizen... -
Seite 24: Adressenliste
DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Tel. 040-6 69 86-0 Fax. 040-6 69 86-355 Form: 995 703 302 (5.01 D) http://www.dolmar.de...
