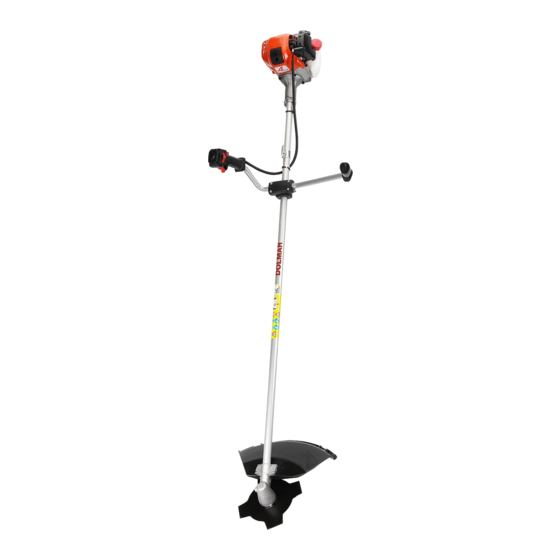

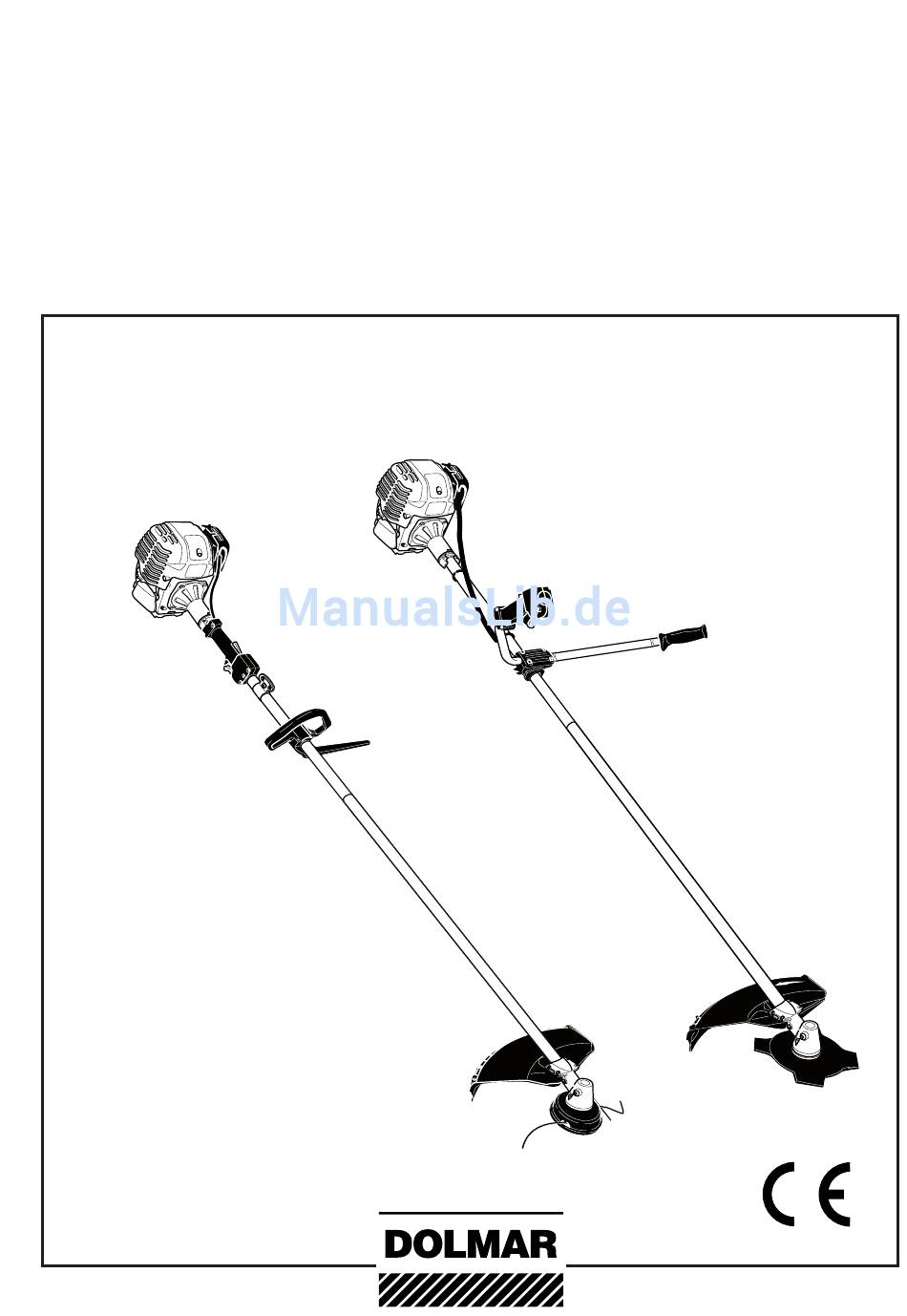

- Seite 1 Betriebsanleitung Achtung: Diese Motorsense wird ab Werk ohne Motorölbefüllung ausgeliefert. Motoröl gemäß Anweisung vor Inbetriebnahme einfüllen! Die Inbetriebnahme ohne Motoröl führt sofort zu Motorschäden! MS-352.4 U MS-352.4 C http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Wir danken Ihnen für Ihr Vertrauen und hoffen, dass Sie mit Ihrer neuen Motorsense zufrieden sein werden. zu garantieren, haben wir eine Bitte an Sie: DOLMAR ist weltweit der älteste Hersteller von Benzin-Motorsä- Lesen Sie vor der ersten Inbetriebnahme diese gen (197) und verfügt daher über jahrzehntelange Erfahrungen Betriebsanleitung gründlich durch, und befol-... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Choke-Klappe geöffnet Lesen Sie vor der ersten Inbetriebnahme Ihrer neuen Motorsense unbedingt die folgenden Sicherheitshinweise. Primer-Pumpe Drehrichtung des Schneidwerkzeugs Symbole Sie werden auf dem Gerät und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Motor starten Betriebsanleitung lesen und Warn- und Sicherheitshinweise beachten! Motor ausschalten Besondere Vorsicht und Aufmerksamkeit! -
Seite 4: Persönliche Schutzausrüstungen
Persönliche Schutzausrüstungen • Die Kleidung soll zweckmäßig sein, d. h. eng anliegend aber nicht hinderlich. Keinen Körperschmuck oder Kleidung tragen, der/die ein Verfangen an Buschwerk oder Sträuchern verursachen kann. Um beim Sensen Verletzungen von Kopf, Augen, Händen und Füßen sowie Gehörschäden zu vermeiden, müssen die nachfolgend beschriebenen Körperschutzausrüstungen getragen werden. -
Seite 5: Inbetriebnahme
• Zum Starten der Motorsense den Standort wechseln (mindestens drei Meter vom Tankplatz entfernt). • Kraftstoffe sind nicht unbegrenzt lagerfähig. Nur soviel einkaufen, wie in absehbarer Zeit verbraucht werden soll. • Kraftstoff nur in zugelassenen und gekennzeichneten Kanistern transportieren und lagern. Kraftstoff Kindern nicht zugänglich machen. -
Seite 6: Rückschlag (Kickback)
• Die Motorsense so handhaben, dass Abgase nicht eingeatmet werden können. Die Motorsense darf nicht in geschlossenen Räumen gestartet oder betrieben werden (Vergiftungsgefahr). Kohlenmonoxyd ist ein geruchloses Gas. Nur an gut belüfteten Orten arbeiten. • In Arbeitspausen und vor Verlassen des Arbeitsplatzes das Gerät ausschalten und so abstellen, dass niemand gefährdet werden kann. -
Seite 7: Einsatzbereich Der Schneidwerkzeuge
Motorsense für Kinder unzugänglich aufbewahren. • Nach längerer Lagerung eine gründliche Wartung und umfassende Durchsicht der Motorsense von einer DOLMAR- Fachwerkstatt durchführen lassen. • Vor längerer Lagerung der Motorsense muss der Kraftstofftank vollständig entleert und der Vergaser leergefahren werden. -
Seite 8: Instandhaltung
Betriebsanleitung beschrieben sind. Alle weiteren Arbeiten müssen von einer DOLMAR-Fachwerkstatt übernommen werden. • Nur Original-DOLMAR-Ersatzteile und -Zubehör verwenden. Bei Verwenden von Nicht-Original-DOLMAR-Ersatzteilen, -Zubehör oder -Werkzeugen ist mit erhöhter Unfallgefahr zu rechnen. Bei Unfällen oder Schäden mit nicht-zugelassenen... -
Seite 9: Eu-Konformitätserklärung
EU-Konformitätserklärung Verpackung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, Ihre DOLMAR-Motorsense befindet sich zum Schutz vor bevollmächtigt von der DOLMAR GmbH, erklären, dass die Transportschäden in einem Karton. Motorsensen der Marke DOLMAR, Kartonagen sind Rohstoffe und somit wieder- Typ: (366) MS-352.4 C und MS-352.4 U verwendungsfähig oder können wieder in den... -
Seite 10: Hauptbestandteile Der Motorsense
Hauptbestandteile der Motorsense Typenschild MS-352.4 U Seriennummer 2008 123456 Baujahr DOLMAR GmbH 22045 Hamburg Germany 000.000.000 Bei Ersatzteilbestellungen bitte ange- ben! 1 Abdeckhaube 14 Handgriff, links 2 Kappe für Zündkerze 15 Modellbezeichnung 3 Deckel für Luftfilter 16 Hauptrohr 4 Choke-Hebel 17 Schutzhaube 5 Schalldämpfer... -
Seite 11: Vorbereitungen
Vorbereitungen Bevor Sie die Motorsense in Betrieb nehmen können, müssen Sie sie zusammenbauen und für den Betrieb vorbereiten. Die Motorsense darf erst nach komplettem Zusam- menbau und einer Funktionsprüfung gestartet werden! Bei allen Arbeiten an der Motorsense Schutz- handschuhe tragen! Handgriff montieren Abhängig davon, ob Sie sich für die MS-35.4 U oder die MS-35.4 C Motorsense entschieden haben, ist Ihr Gerät... -
Seite 12: Fadenmesser Und Schutzhaube Montieren
Fadenmesser und Schutzhaube montieren Aufgrund der gesetzlichen Unfallverhütungsvor- schriften muss die im Lieferumfang enthaltene Schutzhaube (und keine andere) montiert wer- den! Um Ihren persönlichen Schutz zu gewährleisten darf die Motorsense auf keinen Fall ohne Schutz- haube in Betrieb genommen werden! Vorsicht: Das beiliegende Messer, das zur Fade- neinstellung des 2-Fadenkopfes an der Schutz- haube befestigt wird, ist scharf! -
Seite 13: 4-Zahn-Schlagmesser
4-Zahn-Schlagmesser Legen Sie die Motorsense zur Montage des Schneidwerkzeugs so hin, dass sie stabil auf ihrem Griff aufliegt. An Werkzeug benötigen Sie: • Kombischlüssel plus Schraubendreher als Griff • z. B. mittleren Sechskantschlüssel als Montagestift 1 Aufnahmescheibe (1) so auf die Getriebewelle (2) setzen, dass eine seitliche Aussparung (3) mit der Aussparung (4) im Winkelgetriebe fluchtet. -
Seite 14: Motorsense Betanken
Motorsense betanken Bei Betanken der Motorsense bitte stets beachten: Rauchen und jedes offene Feuer ist verboten! Nicht in geschlossenen Räumen tanken! Kraftstoffdämpfe sammeln sich am Boden (Ex- plosionsgefahr)! Kraftstoffe können lösungsmittelähnliche Subs- tanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betan- ken Handschuhe tragen. -
Seite 15: Traggurt Anlegen
4 Tankverschluss wieder fest zuschrauben. 5 Tankverschluss und Umgebung gut säubern. Der Peilstab darf beim Ablegen auf keinen Fall mit Schmutz in Berührung kommen! Schmutz ggf. sofort entfernen! 6 Peilstab (2) gegen den Uhrzeigersinn herausdrehen. 7 Bei der ersten Inbetriebnahme 80 cm Motoröl mit Hilfe einer geeigneten Einfüllflasche bis zur Unterkante der Füllöffnung (3) einfüllen. -
Seite 16: Betrieb
Betrieb Nachdem Sie nun alle Vorbereitungen getroffen haben, kann die Motorsense in Betrieb genommen werden. Die Motorsense darf erst nach komplettem Zu- sammenbau (siehe Kapitel "Vorbereitungen") und einer Funktionsprüfung gestartet werden! Unfallverhütungsvorschriften befolgen! Bei allen Arbeiten mit der Motorsense: Schutzhandschuhe tragen! Sicherheitsschuhe tragen! Helm, Gesichts-, Augen- und Gehörschutz tragen! -
Seite 17: Starten
Starten Entfernen Sie sich zum Starten der Sense min- destens drei Meter vom Tankplatz! Legen Sie die Motorsense zum Starten auf einem ausreichend freien Platz so hin, dass sie stabil auf ihrem Fuß aufliegt und das Schneidwerkzeug mit nichts in Berührung kommt, weder mit dem Boden noch mit anderen Gegenständen. -
Seite 18: Leerlaufdrehzahl Kontrollieren Und Einstellen
4 Leerlaufdrehzahl ggf. durch Regulieren der Leerlaufschrau- be (2) korrigieren: • Schraube für schnelleren Motorlauf hineindrehen. • Schraube für langsameren Motorlauf herausdrehen. Sollte das Schneidwerkzeug nicht zum Stillstand kommen, darf auf keinen Fall mit dem Gerät gearbeitet werden. DOLMAR-Fachwerkstatt auf- suchen! -
Seite 19: Wartung
Unwucht verursachen und stellt somit eine erhebliche Verletzungsgefahr dar. Darüber hinaus können durch Vibrationen Schäden am Gerät entstehen! Jede DOLMAR-Fachwerkstatt schärft Ihnen das 4-Zahn-Schlag- messer und wuchtet es aus. Das 4-Zahn-Schlagmesser kann zur Verlängerung der Benutzungsdauer einmal gedreht werden, bis... -
Seite 20: Faden Des -Fadenkopfes Nachstellen
Faden des 2-Fadenkopfes nachstellen Die Fadenlänge kann während des Mähens durch ein leichtes Auftippen mit dem Fadenkopf auf den Boden jederzeit optimal eingestellt werden. Die Fadenverlängerung beträgt pro Entrie- gelung ca. 40 mm. Das Fadenmesser schneidet automatisch überstehende Fa- denenden ab. Faden des 2-Fadenkopfes kontrollieren/auswechseln Der neue Nylonfaden muss vier Meter lang sein und einen Durchmesser von Ø... -
Seite 21: Tägliche Wartung
Tägliche Wartung Die folgenden Wartungsarbeiten müssen nach jedem Gebrauch durchgeführt werden. Luftfilter reinigen Ist der Arbeitsplatz sehr staubig oder sandig, muss der Filter unbedingt regelmäßig gereinigt werden, denn nur ein sauberer Luftfilter garan- tiert die volle Motorleistung. Grobe Schmutzp- artikel können den Motor zerstören! Beschädigten Luftfilter sofort erneuern! Legen Sie die Motorsense zur Reinigung des Luftfilters so hin, dass sie stabil auf ihrem Fuß... -
Seite 22: Wartung Nach 50 Betriebsstunden
Die folgenden Wartungsarbeiten müssen nach 50 Betriebsstun- den durchgeführt werden. Biegsame Welle schmieren Schmieren Sie die biegsame Welle nicht selbst. Sie muss in einer der vielen DOLMAR-Fach- werkstätten geschmiert werden! Winkelgetriebe schmieren Schmieren Sie das Winkelgetriebe nicht selbst. Es muss in einer der vielen DOLMAR-Fachwerk- stätten geschmiert werden! -
Seite 23: Vierteljährliche Wartung
An Werkzeug benötigen Sie zwei saubere Lappen und eine Unterlage. Material: 80 cm SAE-10W-30-Motoröl (Klassifikation API SF) 1 Motor starten (siehe Kapitel "Inbetriebnahme"). Motor 3–5 Minuten bei mittlerer Drehzahl warm fahren. 3 Motorsense auf einer ebenen Fläche so hinlegen, dass sie stabil auf ihrem Fuß... -
Seite 24: Service Nach 50 Tankfüllungen
• auf Beschädigung und Schärfe prüfen • Leerlaufdrehzahl • kontrollieren (Schneidwerkzeug darf nicht mitlaufen) • Motoröl • Ölstand kontrollieren, ggf. Öl nachfüllen • Benzinschläuche • auf Dichtigkeit überprüfen, ggf. durch DOLMAR-Fachwerkstatt ersetzen lassen Wöchentlich • Zündkerze • überprüfen, ggf. austauschen • Schalldämpfer •... -
Seite 25: Außerbetriebnahme Und Lagerung
Außerbetriebnahme und Lagerung Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt, Wird die Motorsense länger als sechs Wochen nicht benutzt, unbeschadet der gesetzlichen Gewährleistung, im Falle von beachten Sie bitte folgende Empfehlungen: Material- oder Herstellungsfehlern Garantie. Die Garantiezeit • Wartung durchführen (siehe Kapitel "Wartung"). -
Seite 26: Störungssuche
Abgaskanal im Zylinder zugesetzt betroffen sein (Service-Fall) Auszug aus der Ersatzteilliste MS-352.4 U Nur Original-DOLMAR-Ersatzteile verwenden. Für Reparaturen und MS-352.4 C Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig. Pos. DOLMAR-Nr. Stück Bezeichnung 965 603 030 Zündkerze NGK-CMR 6A 365 604 700... -
Seite 27: Technische Daten Der Motorsensen Ms-352.4 C/Ms-352.4 U
Gewicht (ohne Schutzhaube, Schneidwerkzeug, Kraftstoff) MS-35.4 U 7,4 kg, MS-35.4 C 6,6 kg Bei Einsatz des DOLMAR-Fadenkopfs, Teil-Nr. 366 4 010, wird die zulässige Maximaldrehzahl des Fadenkopfs nicht überschrit- ten. Daten berücksichtigen die Betriebszustände Leerlauf und Höchstdrehzahl zu gleichen Teilen. - Seite 28 Den nächsten Fachhändler finden Sie unter www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 0 D-004 Hamburg Germany Form: 995 703 510 (1.08 D) http://www.dolmar.com...
