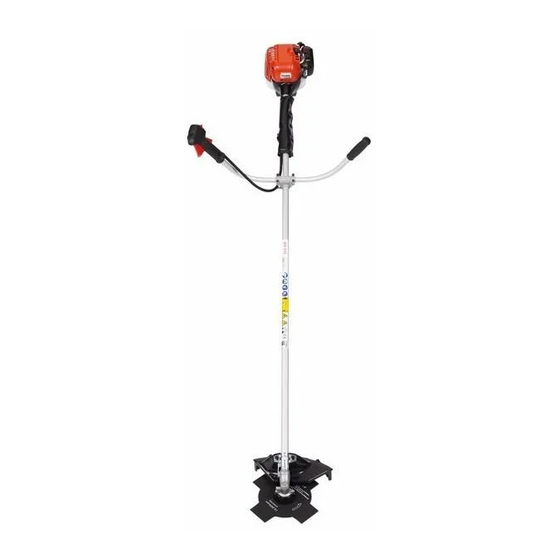

Dolmar MS-252 Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Instructions d'emploi d'origine
Originalbetriebsanleitung
Originele gebruiksaanwijzing
Important :
Veuillez lire attentivement ce mode d'emploi avant d'utiliser la débroussailleuse thermique, et observez strictement les consignes de sécurité !
Conservez soigneusement ce manuel d'instructions !
Wichtig:
Lesen Sie vor Verwendung der Motorsense/des Motor-Rasentrimmers diese Bedienungsanleitung aufmerksam durch und halten Sie die
Sicherheitsregeln strikt ein! Bewahren Sie diese Betriebsanleitung sorgfältig auf!
Belangrijk:
Lees deze gebruiksaanwijzing aandachtig door voordat u de bosmaaier/graskantmaaier in gebruik neemt en houdt u te allen tijde aan de
veiligheidsinstructies! Bewaar deze gebruiksaanwijzing zorgvuldig!

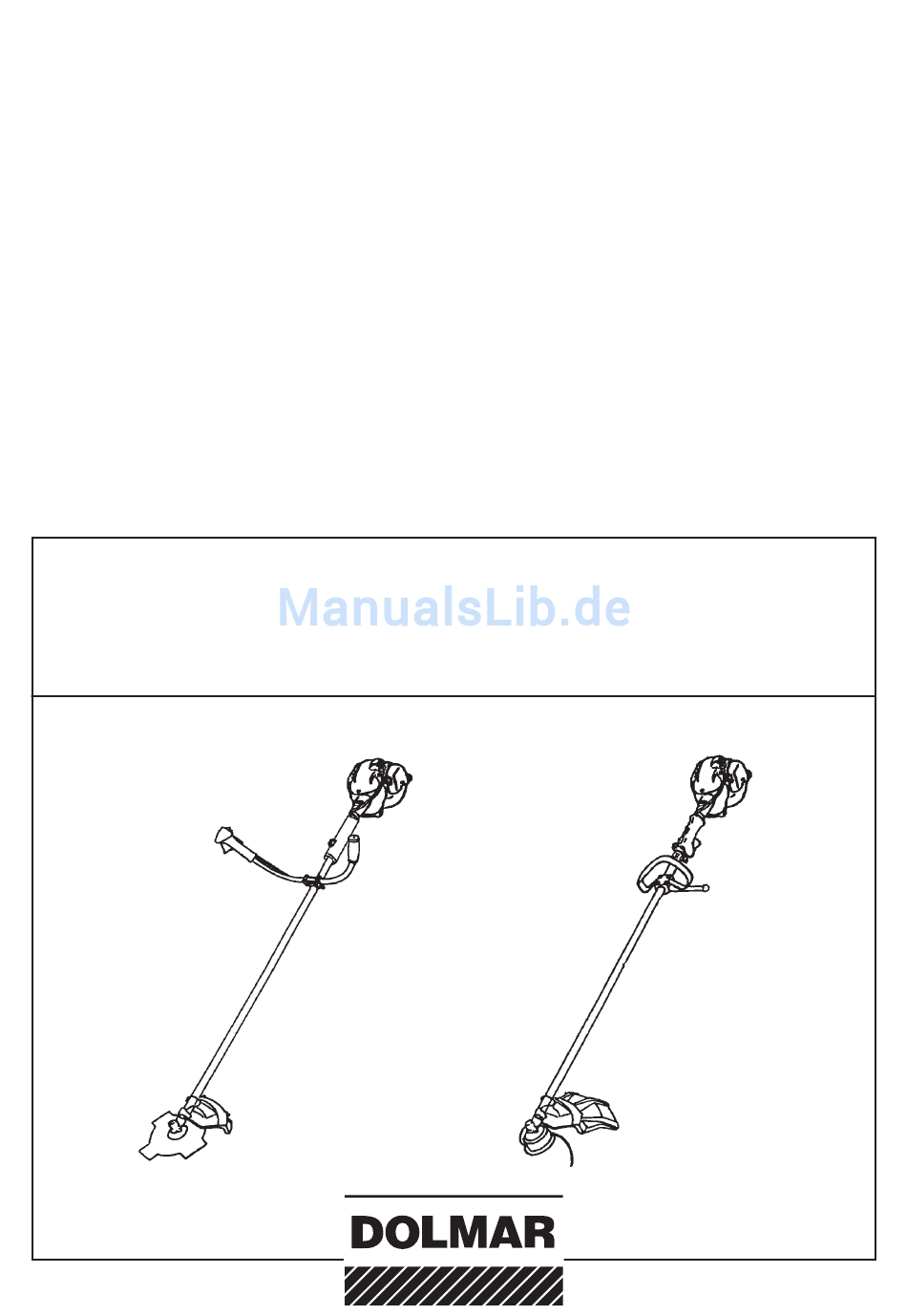

MS-252
MS-253
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dolmar MS-252
Inhaltszusammenfassung für Dolmar MS-252
- Seite 1 Lesen Sie vor Verwendung der Motorsense/des Motor-Rasentrimmers diese Bedienungsanleitung aufmerksam durch und halten Sie die Sicherheitsregeln strikt ein! Bewahren Sie diese Betriebsanleitung sorgfältig auf! Belangrijk: Lees deze gebruiksaanwijzing aandachtig door voordat u de bosmaaier/graskantmaaier in gebruik neemt en houdt u te allen tijde aan de veiligheidsinstructies! Bewaar deze gebruiksaanwijzing zorgvuldig! MS-252 MS-253...
-
Seite 20: Symbole
DEUTSCH (Originalanweisungen) Symbole...............20 Herzlichen Glückwunsch, dass Sie sich für den Kauf einer Motorsense/eines Sicherheitsanweisungen..........21 Motor-Rasentrimmers von DOLMAR entschieden haben. Wir freuen uns, Ihnen die Technische Daten............25 Motorsense/den Motor-Rasentrimmer von DOLMAR anbieten zu können; diese Bezeichnung der Bauteile..........26 Erzeugnisse sind das Ergebnis eines langen Entwicklungsprogramms und vieler Zusammenbau von Motor und Achse......27... -
Seite 21: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN Allgemeine Sicherheitsregeln – Zur Gewährleistung eines ordnungsgemäßen Betriebs muss der Benutzer diese Betriebsanleitung aufmerksam durchlesen, um sich mit dem Umgang der Motorsense/des Motor-Rasentrimmers vertraut zu machen. Unzureichend informierte Bedienpersonen können durch einen unsachgemäßen Umgang mit der Maschine sich selbst und andere gefährden. –... - Seite 22 Starten Sie die Motorsense/den Motor-Rasentrimmer immer nur gemäß den Anleitungen. – Starten Sie den Motor auf keine andere Weise! – Verwenden Sie die Motorsense/den Motor-Rasentrimmer und die Werkzeuge nur für die angegebenen Zwecke. – Starten Sie den Motor der Motorsense/des Motor-Rasentrimmers nur, wenn die Maschine vollständig zusammengebaut ist.
-
Seite 23: Handhabung
Schneidwerkzeuge Verwenden Sie für die anstehenden Arbeiten ausschließlich das dafür vorgesehene Schneidwerkzeug. MS-252 mit Schneidmesser (Sternmesser (4 Zähne), Wirbelmesser (8 Zähne)); MS-253: Nylon-Schneidkopf. Verwenden Sie niemals andere Messer, auch keine metallischen, mehrteiligen Pivotketten und Schlegelmesser. Anderenfalls kann es zu schweren Verletzungen kommen. -
Seite 24: Erste Hilfe
Sie Ausrüstung und Zubehörteile gut. Nur für europäische Länder EG-Konformitätserklärung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt durch die Dolmar GmbH, erklären, dass die Geräte der Marke DOLMAR: Bezeichnung des Geräts/der Geräte: Motorsense/Motor Rasentrimmer Nummer / Typ des Modells: MS-252, MS-253 Technische Daten: siehe unter „TECHNISCHE DATEN“... -
Seite 25: Technische Daten
Linker Griff (Vorderer Griff) Abweichung K 91,2 94,5 PA eq Durchschnittlicher Schalldruckpegel nach ISO 22868 Abweichung K 102,9 106,1 WA eq Durchschnittlicher Schallleistungspegel nach ISO 22868 Abweichung K Ottokraftstoff-Öl-Gemisch Kraftstoff (Ottokraftstoff : DOLMAR Original-2-Takt-Motoröl = 50 : 1) Übersetzung Getriebe 14/19... -
Seite 26: Bezeichnung Der Bauteile
BEZEICHNUNG DER BAUTEILE MS-252 Bauart 2-Handgriff MS-253 Bauart Rundumgriff BEZEICHNUNG DER BAUTEILE Kraftstofftank Seilspulstarter Luftfilter (19) I-O-Schalter (EIN/AUS) Zündkerze Abgasschalldämpfer Kupplungsgehäuse Hinterer Griff Einhänger (21) Griff (22) Gashebel Seilzug Achse Schutz (für Schneidwerkzeug) Getriebegehäuse (20) Griffhalterung Schneidmesser (23) Nylon-Schneidkopf Tankdeckel... -
Seite 27: Zusammenbau Von Motor Und Achse
ZUSAMMENBAU VON MOTOR UND ACHSE ACHTUNG: Schalten Sie vor allen Arbeiten mit der Motorsense den Motor aus und ziehen Sie den Zündkerzenstecker von der Zündkerze. Tragen Sie unbedingt Schutzhandschuhe. ACHTUNG: Stellen Sie vor dem Starten der Motorsense sicher, dass die Motorsense wieder vollständig zusammengebaut ist. -
Seite 28: Montieren Des Griffs
Richten Sie den Griff so aus, dass eine bequeme Handhabung der Maschine möglich ist, und ziehen Sie mit einem Inbusschlüssel die vier Innensechskantschrauben rechts und links gleichmäßig fest. MS-252 – Wickeln Sie die Hüftauflage um die Achse. Der Einhänger (1) muss durch den Schlitz ragen. -
Seite 29: Montieren Des Schutzes
Aufgrund der geltenden Sicherheitsvorschriften dürfen nur die in dieser Übersicht aufgezeigten Werkzeug/Schutz-Kombinationen verwendet werden. Verwenden Sie ausschließlich originale Schneidmesser/Nylon-Schneidköpfe von DOLMAR. – Das Schneidmesser muss gut geschliffen sein und darf keine Risse oder Brüche aufweisen. Falls das Schneidmesser während des Betriebs gegen einen Stein geschlagen ist, stoppen Sie sofort den Motor und überprüfen Sie das Messer. -
Seite 30: Montieren Des Schneidmessers/Nylon-Schneidkopfs
MONTIEREN DES SCHNEIDMESSERS/NYLON-SCHNEIDKOPFS Das Schneidmesser oder den Nylon-Schneidkopf können Sie einfacher austauschen, wenn Sie vorher die Maschine umdrehen. – Stecken Sie den Inbusschlüssel durch die Öffnung im Getriebegehäuse und drehen Sie die Aufnahmescheibe (3), bis der Inbusschlüssel greift. – Lösen Sie mit dem Steckschlüssel die Mutter (1) (Linksgewinde), und nehmen Sie die Mutter (1) und die Klemmscheibe (2) ab. -
Seite 31: Kraftstoff/Betankung
KRAFTSTOFF/BETANKUNG Umgang mit Kraftstoff Beim Umgang mit Kraftstoffen ist äußerste Vorsicht geboten. Kraftstoffe können Substanzen enthalten, die wie Lösungsmittel wirken. Tanken Sie nur in einem gut belüfteten Raum oder im Freien auf. Atmen Sie Kraftstoffdämpfe nicht ein, und vermeiden Sie jeglichen Kontakt von Kraftstoffen und Ölen mit der Haut. Mineralölerzeugnisse wirken hautentfettend. -
Seite 32: Richtige Handhabung Der Maschine
RICHTIGE HANDHABUNG DER MASCHINE Befestigen des Schultergurts – Stellen Sie die Gurtlänge so ein, dass das Schneidmesser parallel zum Boden geführt wird. Abtrennung – Drücken Sie im Notfall die Rasten (1) an beiden Seiten, und Sie können die Maschine von sich abtrennen. Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über die Maschine behalten. -
Seite 33: Nachschärfen Des Schneidwerkzeugs
– Lassen Sie den Motor für etwa eine Minute mit einer recht niedrigen Drehzahl laufen, bevor Sie den Motor voll belasten. Hinweis: – Wenn Sie den Startergriff wiederholt ziehen, und sich der Choke-Hebel dabei in der Position „ “ befindet, springt der Motor aufgrund übermäßiger Kraftstoffansaugung nur schwer an. -
Seite 34: Betrieb
NYLON-SCHNEIDKOPF Schneidbereich der größten Wirkung Der Nylon-Schneidkopf ist ein Rasentrimmerkopf mit zwei Fäden. Die Schneidfäden werden sowohl automatisch als auch durch einen Stoß-Zufuhr-Mechanismus zugeführt. Der Nylon-Schneidkopf führt automatisch die entsprechende Länge des Nylonfadens heraus, dies geschieht durch Ändern der Zentrifugalkraft aufgrund der Zunahme oder Abnahme der Drehzahl. -
Seite 35: Wartungsanweisungen
– Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der Fadenführungen aus. Drücken Sie dann die Abdeckung fest auf das Gehäuse. Abdeckung Vorsprung Schlitz für Fadenführung WARTUNGSANWEISUNGEN ACHTUNG: Schalten Sie vor allen Arbeiten an der Motorsense immer den Motor aus und ziehen Sie den Zündkerzenstecker von der Zündkerze (siehe „Überprüfen der Zündkerze“). -
Seite 36: Überprüfen Der Zündkerze
– Bringen Sie nach jeweils 30 Betriebsstunden Schmierfett (Shell Alvania 3 oder gleichwertig) durch die Schmieröffnung in das Getriebegehäuse ein. (Originales DOLMAR-Schmierfett erhalten Sie bei Ihrem DOLMAR-Händler.) Ansaugkopf im Kraftstofftank – Der vom Vergaser benötigte Kraftstoff wird über den Kraftstofffilter (5) des Ansaugkopfes gefiltert. -
Seite 37: Aufbewahrung
AUFBEWAHRUNG – Wenn Sie die Maschine längere Zeit einlagern möchten, lassen Sie, wie im Folgenden erläutert, den Kraftstoff vollständig aus Kraftstofftank und Vergaser ab: Entleeren Sie den Kraftstofftank vollständig. Lagen bzw. entsorgen Sie Kraftstoff nur entsprechend den örtlich geltenden Gesetzen und Bestimmungen. –... - Seite 56 DOLMAR GmbH DOLMAR GmbH Postfach 70 04 20 Postfach 70 04 20 D-22004 Hamburg D-22004 Hamburg Germany http://www.dolmar.com http://www.dolmar.com 885015A917...
