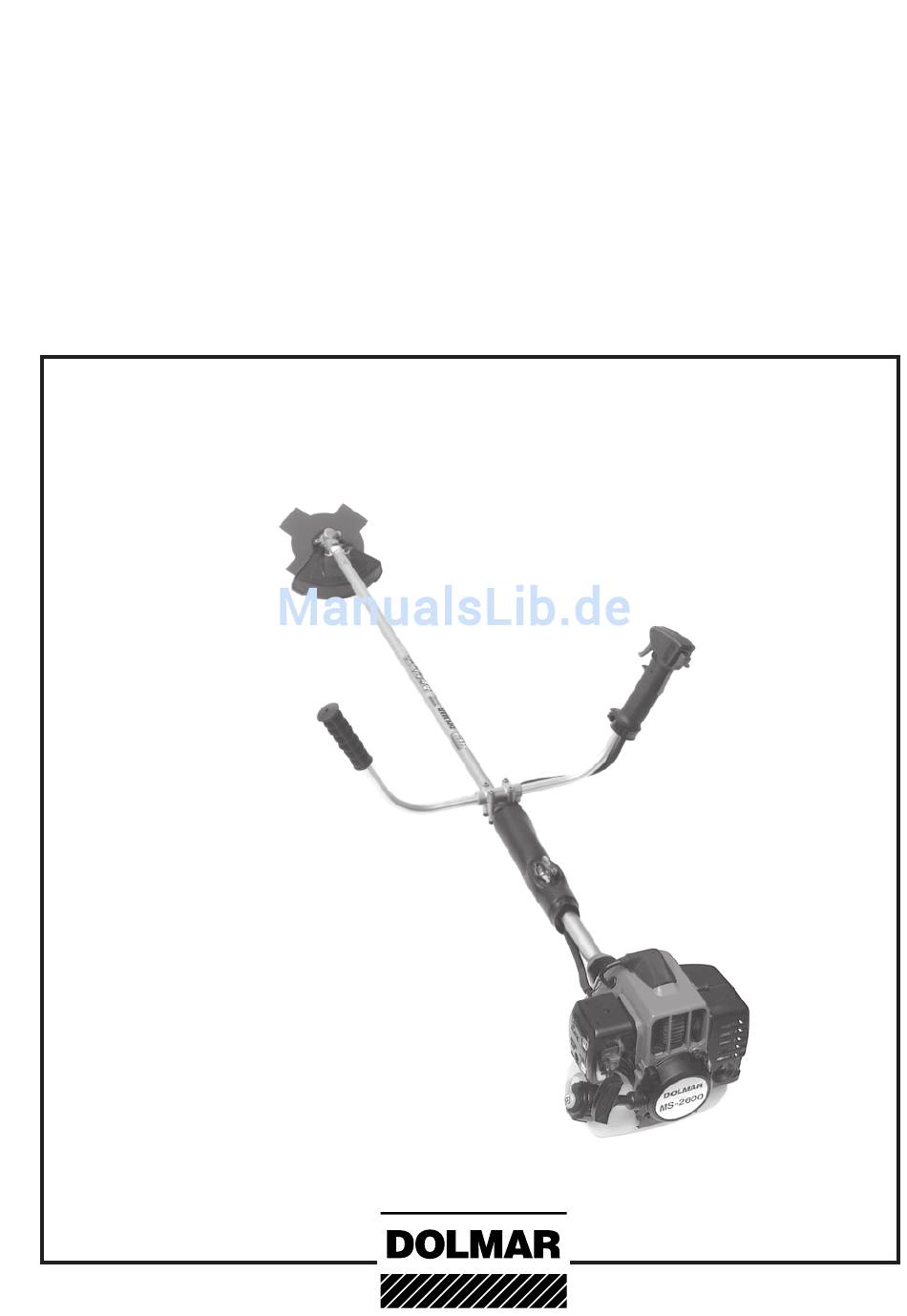

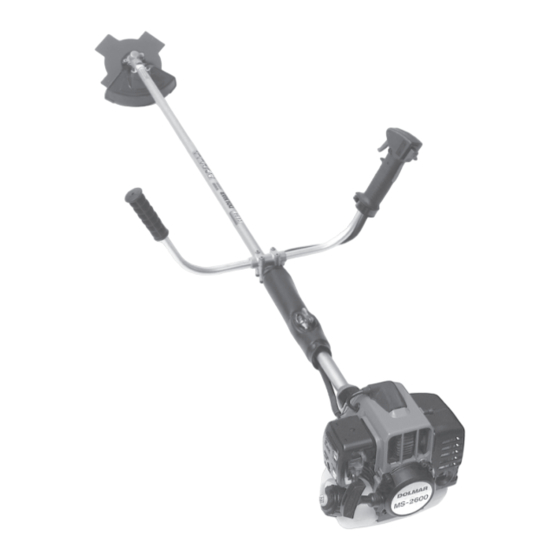

- Seite 1 Betriebsanweisung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanweisung gründlich durch, und beachten Sie unbedingt die Sicherheitsvorschriften! Betriebsanweisung sorgfältig aufbewahren! MS-2300 MS-2600...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung ..........3 gen auf dem Gebiet der zweitaktmotorgetriebenen Geräte. Sicherheitshinweise ..........4-7 Die Motorsensen der Baureihe MS-2300 und MS-2600 sind besonders leicht, handlich und kompakt. Sie sind vielseitig Technische Daten ............ 8 einsetzbar zum Schneiden von Gras, Unkraut und Gestrüpp. -
Seite 3: Lieferumfang / Verpackung
Sie sich bitte an Ihren Verkäufer! EG-Konformitätserklärung Verpackung gemäß der EG-Maschinenrichtlinie (89/392/EWG, geändert durch 91/368/EWG und 93/44/EWG) Die unterzeichnenden, Junzo Asada und Reinhart Dörfelt, bevollmächtigt von der DOLMAR GmbH, erklären, daß die Motorsensen Fabrikat DOLMAR, Typ: Seriennummern: MS-2300 von 000.001 bis 010.001 MS-2600 von 000.001 bis 010.001... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise Zur Gewährleistung der sicheren Handhabung muß die Bedienperson unbedingt diese Betriebsanweisung lesen, um sich mit der Handhabung des Gerätes vertraut zu ma- chen (1). Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefährden. Motorsense nur an Benutzer ausleihen, die Erfahrung mit einer Motorsense haben. - Seite 5 Motorsense nur wie in der Betriebsanweisung beschrieben starten. Andere Anwerftechniken sind nicht zulässig (6)! Die Motorsense und die Werkzeuge dürfen nur im beschrie- benen Anwendungsbereich eingesetzt werden. Motorsense erst nach komplettem Zusammenbau star- ten. Grundsätzlich darf das Gerät nur komplett montiert benutzt werden! Vor dem Starten darauf achten, daß...
-
Seite 6: Arbeitsverhalten Und -Technik
Arbeitsverhalten und -technik Nur bei guten Sicht- und Lichtverhältnissen arbeiten. Im Winter besonders auf Glätte, Nässe, Eis und Schnee achten (Rutschgefahr). Sicheren Stand einnehmen. Nie über Schulterhöhe schneiden. Nie auf Leitern stehend schneiden. Nie mit der Motorsense in den Baum steigen und Arbeiten durchführen. -
Seite 7: Erste Hilfe
Alle weiteren Arbeiten müssen vom DOL- MAR-Service übernommen werden (16). Nur original DOLMAR-Ersatzteile und Zubehör verwenden. Bei Verwendung von nicht original DOLMAR Ersatzteilen, Zubehör oder Werkzeugen ist mit erhöhter Unfallgefahr zu rechnen. Bei Unfällen oder Schäden mit nicht zugelassenen... -
Seite 8: Technische Daten
(ohne Schneidwerkzeug) Gewicht mit Kunststoffschutzhaube (ohne Schneidwerkzeug) Daten berücksichtigen die Betriebszustände Leerlauf und Höchstdrehzahl zu gleichen Teilen. * Bei Einsatz des DOLMAR-Fadenkopfes Teil-Nr. 381 224 400, wird die zulässige Maximaldrehzahl des Fadenkopfes nicht überschritten. Teilebezeichnung Seriennummer DOLMAR GmbH Hamburg / Germany... -
Seite 9: Betriebsstoffe / Tanken
Kraftstoff verwenden! Zur Schmierung des Motors wird Zweitakt-Motoröl (Qualitäts- stufe TC-3) verwendet, das dem Kraftstoff beigemischt wird. Werksseitig wurde der Motor auf das DOLMAR Hochleistungs- Zweitaktöl mit einem Mischungsverhältnis von 50:1 ausgelegt. Dadurch wird eine lange Lebensdauer und zuverlässiger, rauch- armer Betrieb des Motors gewährleistet. -
Seite 10: Montage Des Motors
Montage des Motors MS-2300 MS-2600 Tragrohr (A/3) bis zum Anschlag in das Kupplungsgehäuse Tragrohr (B/3) bis zum Anschlag in das Kupplungsgehäuse schieben, dabei Tragrohr hin- und herdrehen, um die innere schieben, dabei Tragrohr hin- und herdrehen, um die innere Welle (A/2) in die entsprechende Aufnahme einzuführen. -
Seite 11: Montage Der Schutzhaube
Kontermutter (G/20) festziehen. Montage der Schutzhaube ACHTUNG: Es dürfen nur die in der Tabelle aufgeführten Werkzeug/Schutzhauben Kombinationen verwendet werden! 4-Zahn-Schlagmesser 8-Zahn-Wirbelblatt Automatischer 2-Fadenkopf - MS-2300 / MS-2600 - MS-2300 / MS-2600 - MS-2300 / MS-2600 Teil-Nr. 362.224.050 Teil-Nr. 362.224.080 Teil-Nr. 381.224.400 außen ø... -
Seite 12: Montage Von Schlagmesser Oder Wirbelblatt
Montage von Schlagmesser oder Wirbelblatt STOP ACHTUNG: Bei allen Arbeiten am Werkzeug, am Winkelgetriebe oder an der Schutzhaube (Werkzeugwechsel oder Reinigung) unbedingt Schutzhandschuhe tragen, Motor ausschalten und Kerzenstecker ziehen ! Werkzeug-Drehrichtung bei der Montage beachten Befestigungsmutter (A/1) im Uhrzeigersinn von der Welle abdrehen (Linksgewinde). -
Seite 13: Tragegurt Anlegen / Ausbalancieren
Schutzausrüstung anlegen Tragegurt anlegen Persönliche Schutzausrüstung anlegen. Tragegurt, wie im Bild (G) gezeigt, anlegen. Tank mit Kraftstoff füllen (siehe Seite 9). Gurtlänge nach Körpergröße einstellen. Ausbalancieren der Motorsense Motorsense mit der Gurthalterung (H/9) am Tragegurthaken Durch Verschieben der auf dem Tragrohr befestigten Gurthalte- (H/8) einhängen. -
Seite 14: Inbetriebnahme
Inbetriebnahme Starten ( - Chokehebel (B/5) nach oben stellen (ZU). Unfallverhütungsvorschriften beachten!) Achtung: Mindestens 3 Meter vom Tankplatz entfernen! Motor- sense auf einem freien Platz auf den Boden legen und darauf achten, daß das Schneidwerkzeug nicht den Boden oder Ge- genstände berührt. -
Seite 15: Vergaser Einstellen
Vergaser einstellen Die Vergaser der Modelle MS-2300 und MS-2600 sind mit einer Festdüse ausgestattet. Sie brauchen daher nur die Leerlauf- drehzahl einstellen. Das Einstellen der Leerlaufdrehzahl kann z.B. durch den Einlaufvorgang bei einer neuen Maschine erfor- derlich werden. Die Maschine ist vor dem Einstellen mit dem zu verwendenden Werkzeug auszurüsten und durch 3 bis 5 Minuten Betrieb bei... -
Seite 16: Wartungshinweise
NGK-BMR 7A für das Modell MS-2300. NGK-BPMR 7A für das Modell MS-2600. Achtung: - Zündkerze NGK-BPM 7A (für Modell MS-2600) auf keinen Fall für Modell MS-2300 verwenden, da das Kerzengewinde 2 mm länger ist. Bei Verwendung können Motorenschäden ent- stehen. -
Seite 17: Periodische Wartung
Einstellarbeiten sollten von einer DOLMAR- Fachwerkstatt ausgeführt werden. Nach ca. 50 Betriebsstunden sollte das Winkelgetriebe (I/13) von einer DOLMAR Fachwerkstatt überprüft und ggf. Fett nach- gefüllt werden. Die Fettfüllung wird von der Fachwerkstatt genau dosiert, da zu große Fettmengen zu Überhitzungen im Winkel-... -
Seite 18: Außerbetriebnahme Und Lagerung
Außerbetriebnahme und Lagerung Wenn die Motorsense für länger als 6 Wochen nicht benötigt - Kraftstoffreste in Reservekanistern sollten für andere Motore verwendet oder entsorgt werden. werden soll, folgende Ratschläge beachten. - Metallische Schneidwerkzeuge säubern und leicht einölen. - Wartung gemäß Seite 16 und 17 durchführen. - Kraftstofftank vollständig entleeren und Motor erneut starten, - Motorsense nur in trockenen Räumen einlagern. -
Seite 19: Werkstattservice, Ersatzteile Und Garantie
Testgeräten ausgestattete Werkstatt. Bitte beachten Sie, daß in einigen Ländern spezifische Garantie- DOLMAR empfiehlt daher, alle nicht in dieser Betriebsan- bedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Ver- weisung beschriebenen Arbeiten von einer DOLMAR-Fach- käufer. Er ist als Verkäufer des Produktes für die Garantie ver- werkstatt ausführen zu lassen.
