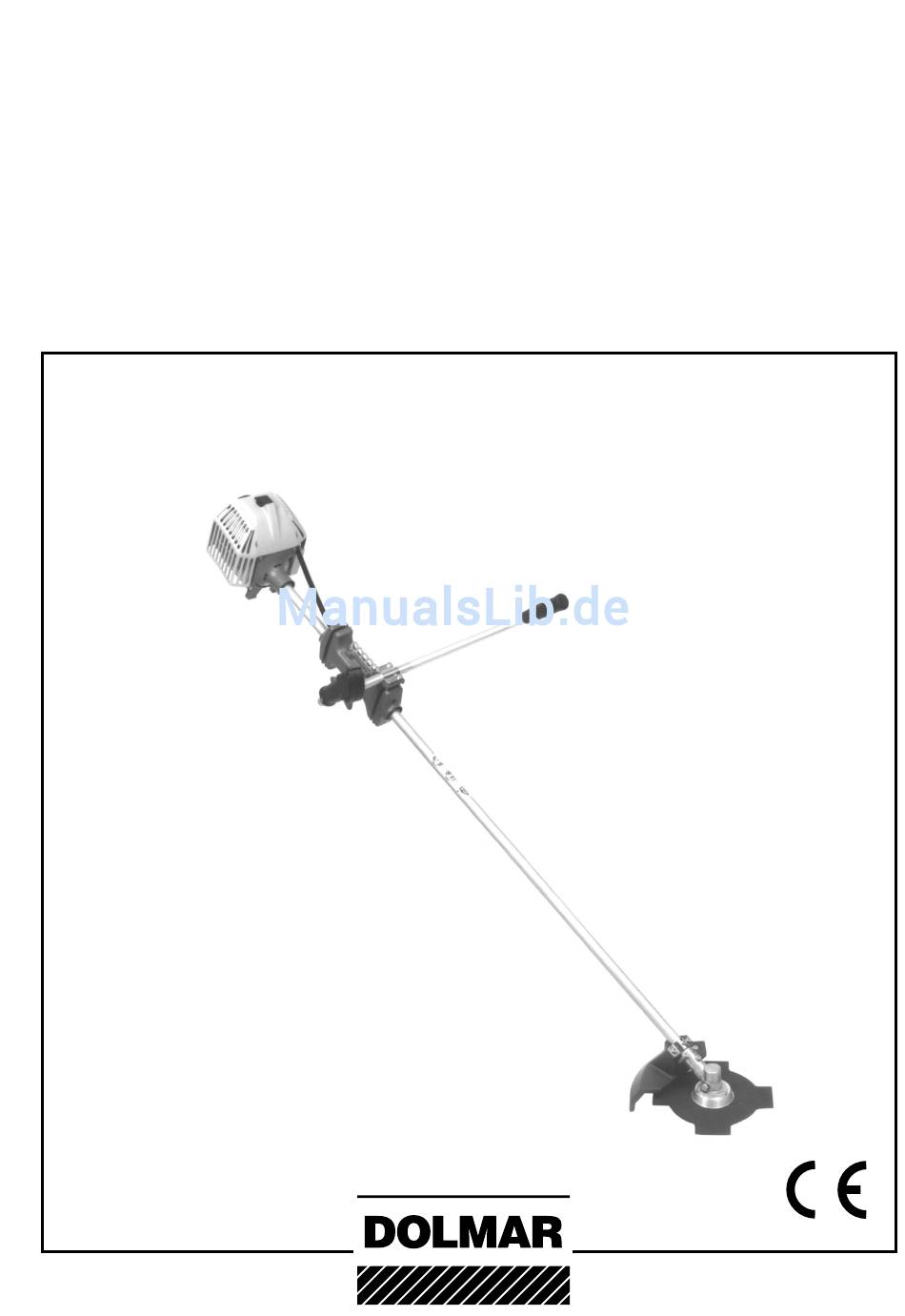

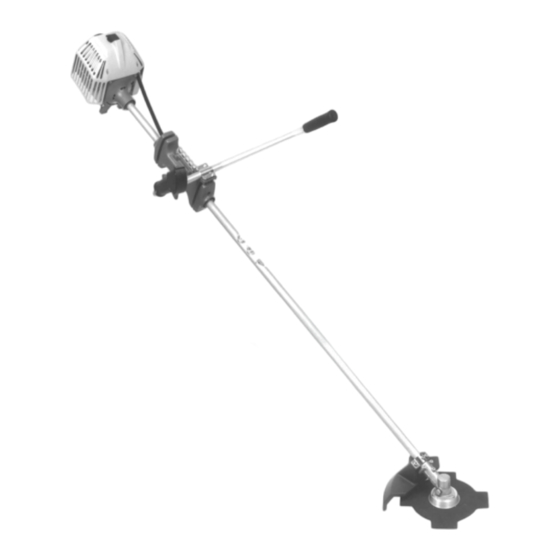

- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicher heitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! MS-340 http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Dank für Ihr Vertrauen! Inhaltsverzeichnis Seite Verpackung ................. 2 Wir möchten, dass Sie ein zufriedener DOLMAR-Kunde sind. Sie haben sich für eine der modernsten DOLMAR Motorsensen Lieferumfang ............... 3 entschieden. Symbolerklärung ..............3 Die Motorsense MS-340 bietet bei günstigem Anschaffungs-... -
Seite 3: Lieferumfang
Lieferumfang 1. Motorsense 2. Schultergurt 3. 4-Zahn-Schlagmesser 4. Schutzhaube 5. Werkzeugschutz (ohne Abbildung) 6. Wartungswerkzeug (ohne Abbildung) 7. Betriebsanleitung (ohne Abbildung) Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbolerklärung Sie werden auf dem Gerät und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen. -
Seite 4: Sicherheitshinweise Allgemeine Hinweise
Sicherheitshinweise Allgemeine Hinweise Bestimmungsgemäßer Gebrauch: Diese Motorsensen sind mit den entsprechenden und zugelassenen Schneidwerkzeugen für Einsatzbereiche vorgesehen, die auf Seite 7 beschrieben werden. Die Benutzung der Motorsense darf nur von einer Person und ausschließlich im Freien erfolgen! Nicht zugelassene Arbeitstechnik: Die Verwendung von Schneidwerkzeugen, die nicht für diese Mo- torsensen zugelassen sind, ist verboten! Nicht zugelassene Bediener:... -
Seite 5: Umgang Mit Kraftstoffen / Tanken
Umgang mit Kraftstoffen / Tanken Beim Betanken der Motorsense ist der Motor auszuschalten (11). Rauchen und jedes offene Feuer ist nicht zulässig (5). Vor dem Tanken den Motor abkühlen lassen. Kraftstoffe können lösungsmittelähnliche Substanzen enthalten. Haut- und Augenkontakt mit Mineralölprodukten vermeiden. Beim Betanken Handschuhe tragen. -
Seite 6: Rückschlag (Kickback)
Motorsense nur mit Schultergurt benutzen und Schultergurt vor Arbeitsbeginn entsprechend einstellen. Die körpergerechte Einstellung des Schultergurts ist notwendig, um ermüdungsfrei zu arbeiten. Die Motorsense nie mit einer Hand betreiben. Bei jeder Arbeit ist die Motorsense mit beiden Händen fest- zuhalten (10). Auf sicheren Stand muss ständig geachtet werden. -
Seite 7: Arbeitsverhalten Und -Technik
Arbeitsverhalten und -technik Nur bei guten Sicht- und Lichtver hältnissen arbeiten. Im Winter besonders auf Glätte, Nässe, Eis und Schnee achten (Rutsch- gefahr). Sicheren Stand einnehmen. Nie über Schulterhöhe schneiden. Nie auf Leitern stehend schneiden. Nie mit der Motorsense in den Baum steigen und Arbeiten durchführen. -
Seite 8: Lagerung
Sie gefährden hierdurch Ihre Sicherheit. Wartungs- und Instandsetzungsarbeiten dürfen nur soweit aus- geführt werden, wie sie in dieser Betriebsanleitung beschrieben sind. Alle weiteren Arbeiten müssen vom DOLMAR Service über- nommen werden (18). Nur Original DOLMAR Ersatzteile und Zubehör verwenden. -
Seite 9: Technische Daten
Maße: Länge / Breite / Höhe 1890 / 670 / 470 Gewicht (ohne Kunststoffschutzhaube und Werkzeug) Bei Einsatz der DOLMAR Fadenköpfe wird die zulässige Maximaldrehzahl der Fadenköpfe nicht überschritten. Daten berücksichtigen die Betriebszustände Leerlauf und Höchstdrehzahl zu gleichen Teilen. Bei max. Leistung, Unsicherheit (K=). -
Seite 10: Inbetriebnahme Montage Des Rohrhandgriffes
INBETRIEBNAHME Montage des Rohrhandgriffes ACHTUNG: Bei allen Arbeiten an der Motorsense unbedingt Motor ausschalten, Kerzenstecker ziehen und Schutzhandschuhe tragen! ACHTUNG: Motorsense darf erst nach komplettem Zusam- menbau und Prüfung gestartet werden! Schrauben (A/1) und Griffklemmung (A/2) befi nden sich im Beipack. -
Seite 11: Werkzeugmontage Montage Des 4-Zahn-Schlagmessers
Die Befestigungsplatte (A/1) hat je nach Werkzeugverwendung (Fadenkopf oder metallische Werkzeuge) eine bestimmte Einbaulage. Die unterschiedlichen Einbaulagen bewirken ein Hoch- oder Tiefsetzen der Schutzhaube. Die Einbaulage (A) ist für Verwendung des Fadenkopfes zu wählen. Hierbei ist das Fadenmesser (A/3) zu montieren. Die Einbaulage (B) der Befestigungs platte ist für Verwendung von folgenden metallischen Werkzeugen zu wählen: •... -
Seite 12: Montage Des Fadenkopfes (Zubehör)
Montage des Fadenkopfes Vor der Montage des Fadenkopfes unbedingt Motor ausschalten und Kerzenstecker ziehen! Bei Verwendung des Fadenkopfes die Schutzhaube mit Befe- Befestigungsmutter (E/1) im Uhrzeigersinn von der Welle stigungsplatte in Einbaulage (A) montieren (siehe „Montage der abschrauben. Druckscheibe (D/2) abnehmen. Befesti- Schutzhaube“)! Das Fadenmesser muss unbedingt montiert gungsmutter und Druckscheibe mit dem Wartungswerkzeug... -
Seite 13: Kraftstoffl Agerung
Zur Schmierung des Motors wird synthetisches Zweitakt-Motoröl für luftgekühlte Zweitaktmotoren (Qualitäts- stufe JASO FC oder ISO EGD) verwendet, das dem Kraftstoff beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR Tanken HP 100 Hochleistungs-Zweitaktöl mit einem umweltschonenden Mischungsverhältnis von 100:1 ausgelegt. Dadurch wird eine lange Lebensdauer und zuverlässiger, raucharmer Betrieb des... -
Seite 14: Anlegen Des Schultergurtes
Anlegen des Schultergurtes Schultergurt über beide Schultern legen, so dass die Hüft- Mit dem Brustriemen die Höhe der Hüftplatte so einstellen, platte (C/3) an der rechten Seite hängt. dass der Befestigungshaken ungefähr eine Handbreit über dem Hüftknochen liegt. Schultergurt so einstellen, dass die Brustplatte (C/4) am Brustkorb aufl... -
Seite 15: Motor Starten
Sicherheits-Sperrtaste (A/2) loslassen. Schalter (A/1) in Stellung schieben. Standgas einstellen ACHTUNG: Vergasereinstellung darf nur durch eine autorisierte DOLMAR- Fachwerkstatt vorgenommen werden. SERVICE Die Motorsense ist vor der Standgaseinstellung durch 3 bis 5 Minuten Betrieb warm zu fahren. Ein Hineindrehen (im Uhrzeigersinn) der Standgasstell schraube (S), (C/6) führt zu schnellerem Motorlauf, Herausdrehen (gegen... -
Seite 16: Instandsetzuns- Und Wartungsarbeiten
Benutzer von Motorsensen dürfen nur Wartungs- und Pfl egearbeiten durchführen die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden. Nach jeweils 50 Tankfüllungen eine gründliche Wartung und umfassende Durchsicht der Motorsense von einer DOLMAR-Fachwerkstatt durchführen lassen. -
Seite 17: Anwerfseil Erneuern
Anwerfseil erneuern Vier Schrauben (A/1) lösen und Seilzugstarter (A/2) abneh- Schraube (B/3) herausschrauben und mit Scheibe (B/4) men. abnehmen. Falls das Anwerfseil nicht gerissen ist, muss die Rückholfeder ACHTUNG: Verletzungsgefahr! Rückholfeder kann heraus- entspannt werden: springen. Vor Abziehen der Seiltrommel (B/5) Startergehäu- se mit einem Lappen abdecken. -
Seite 18: Luftfi Lter Reinigen
Luftfi lter reinigen Achtung: Um Augenverletzungen zu vermeiden, Schmutzpartikel nicht auspusten. Stark verschmutzten Luftfi lter in lauwarmer Seifenlauge mit handels üb lichem Geschirrspülmittel auswaschen. Bei starker Verschmutzung öfter reinigen (mehrmals täglich), denn nur ein sauberer Luftfi lter garantiert die volle Motorlei- stung. -
Seite 19: Schalldämpferschrauben Kontrollieren
Schalldämpferschrauben kontrollieren Schalldämpferschrauben (B/4) mit Schlüssel auf Festsitz Achtung: kontrollieren. Wenn locker, handfest anziehen (Achtung: Schalldämpferschrauben dürfen nicht bei heißem Motor nicht überdrehen). nachgezogen werden! Schrauben (A/1) losdrehen. Schnappverschlüsse (A/2) anheben und Abdeckhaube (A/3) anheben und zur Seite schwenken. Saugkopf auswechseln Der vom Vergaser benötigte Kraftstoff wird über den Filz (C/5) des Saugkopfes gefi... -
Seite 20: Werkstattservice, Ersatzteile Und Garantie
Ersatzteilnummern zu er mit teln und wird laufend über De tail ver besserungen und Neuerungen im Er satz teilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Orginal DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. -
Seite 21: Auszug Aus Der Ersatzteilliste
940 827 000 ✪ Winkelschraubendreher EG-Konformitätserklärung Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, bevollmächtigt von der DOLMAR GmbH, erklären, dass die Geräte der Marke DOLMAR, Typ: (387) MS-340 hergestellt von DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, den grundlegenden Sicherheits- und Gesundheits anfor de- rungen der einschlägigen EG-Richtlinien entsprechen:... -
Seite 22: Notizen
Notizen... - Seite 23 Notizen...
- Seite 24 Den nächsten Fachhändler fi nden Sie unter www.dolmar.com DOLMAR GmbH Änderungen vorbehalten Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 203 (9.09 D) http://www.dolmar.com...
