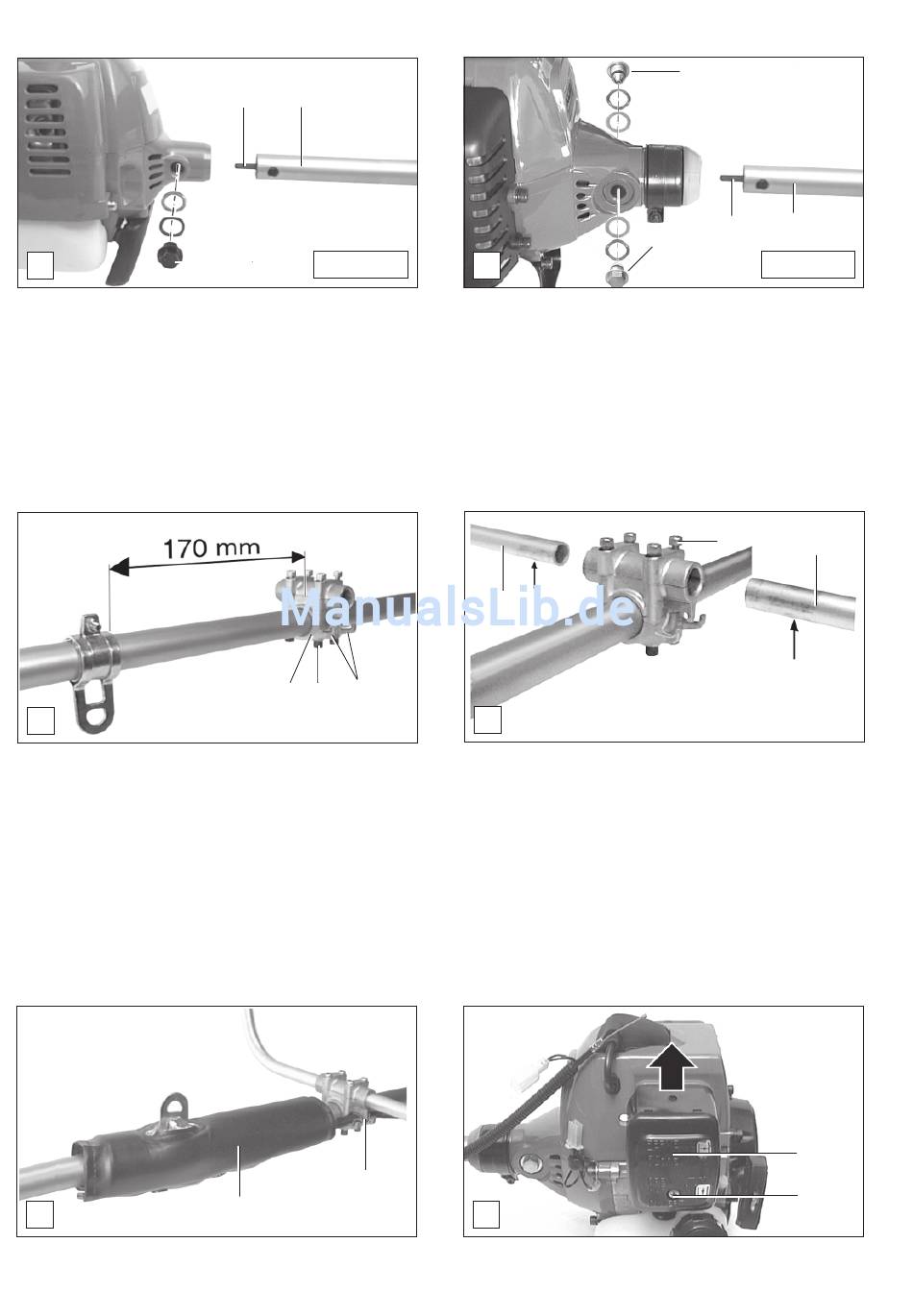

Montage des Motors

A
- Tragrohr (A/3) bis zum Anschlag in das Kupplungsgehäuse
schieben, dabei Tragrohr hin- und herdrehen, um die innere
Welle (A/2) in die entsprechende Aufnahme einzuführen.
- Tragrohr (A/3) so ausrichten, daß sich das Loch vor dem
Gewindeloch der Schraube (A/1) befindet.
Schraube (A/1) mit Federscheibe und Scheibe hineindre-
hen, dabei Tragrohr leicht hin- und herdrehen und Schraube
(A/1) festziehen.

Montage der Rohrhandgriffe

C
- Vier Schrauben (C/4) herausschrauben und unteres Klemm-
stück (C/5) abnehmen.
- Griffhalterung am Tragrohr anbauen, so daß die Führung
(C/6) auf der rechten Seite liegt und wie im Bild C gezeigt
einstellen.
- Schrauben (C/4) festziehen.
E
- Bowdenzug in die Führung (E/6) legen und Hüftschutz (E/12)
montieren.
10
2 3
1
MS-2300
4 6
5
6
12
B
- Tragrohr (B/3) bis zum Anschlag in das Kupplungsgehäuse
schieben, dabei Tragrohr hin- und herdrehen, um die innere
Welle (B/2) in die entsprechende Aufnahme einzuführen.
- Tragrohr (B/3) so ausrichten, daß sich die Löcher vor den
Gewindelöchern der Schrauben (B/1) befinden.
Schrauben (B/1) mit Scheiben hineindrehen, dabei Tragrohr
leicht hin- und herdrehen und Schrauben (B/1) festziehen.
10 11
D
- Vier Schrauben (D/7) lösen und rechten Rohrhandgriff (D/8)
in die Griffhalterung schieben, bis die Vertiefung (D/9) auf
die Nase in der Griffhalterung rutscht.
- Linken Rohrhandgriff (D/10) in Griffhalterung schieben, bis
das Loch (D/11) auf die Nase in der Griffhalterung rutscht.
- Schrauben (D/7) etwas hineinschrauben, prüfen, ob der linke
Rohrhandgriff richtig eingerastet ist und ob sich der rechte
Rohrhandgriff leicht bis zum Anschlag nach vorn und hinten
schwenken läßt.
HINWEIS: Der rechte Rohrhandgriff läßt sich zur besseren
Bedienung entsprechend dem Bediener einstellen.
- Schrauben (D/7) festziehen.
F
- Schraube (F/14) herausschrauben, Vergaserabdeckung
(F/13) etwas hochziehen (Pfeil) und abnehmen.
1
2 3
1
MS-2600
7
8
9
13
14
