A.12.6.7

Stitch Test

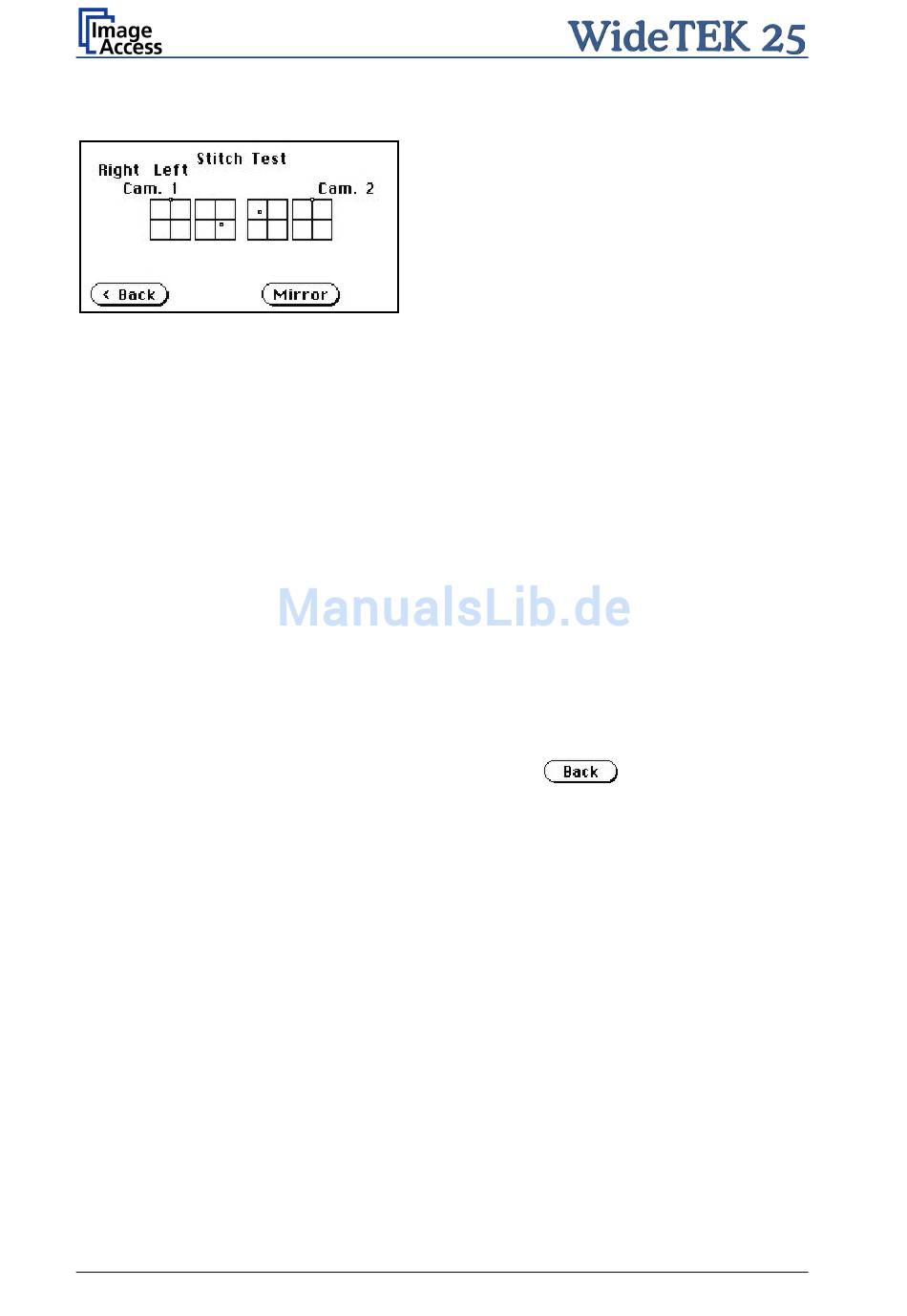

Abbildung 20: Stitch Test Anzeige

Tippen Sie auf das Tastenfeld Stitch Test, um die Anzeige der Kamerajustierung zu
starten. Die Anzeige wird im Sekundentakt aktualisiert. Sie stellt die Justierung des
Übergangs zwischen den beiden Kameras im WideTEK 25 dar.
Die Kamerapositionen links und rechts sind aus der Bedienposition definiert, d.h. von der
Vorderseite des Scanners. Jede Kamera verfügt in dieser Darstellung über zwei
Koordinatenboxen, die in jeweils vier Quadranten aufgeteilt sind.
Abbildung 20 zeigt eine typische Anordnung der Übergangsanzeigen – die kleinen
Quadrate in jeder Koordinatenbox – für die beiden Kameraboxen. Dies bedeutet, dass alle
Kameraparameter innerhalb der definierten Toleranzen sind.
Idealerweise sind die Übergangsanzeigen möglichst dicht an der Mitte positioniert.
Eine Justage der Kameraübergänge kann nur durch einen Techniker durchgeführt
werden.
A.12.6.8

EMV Test

Diese Funktion wird zur Durchführung von EMV Tests benutzt.
Die Tests werden solange wiederholt bis das Tastenfeld
A.12.6.9

Shutdown Scanner

Drücken Sie dieses Tastenfeld, um den Scanner auszuschalten.
Seite 30
gedrückt wird.
