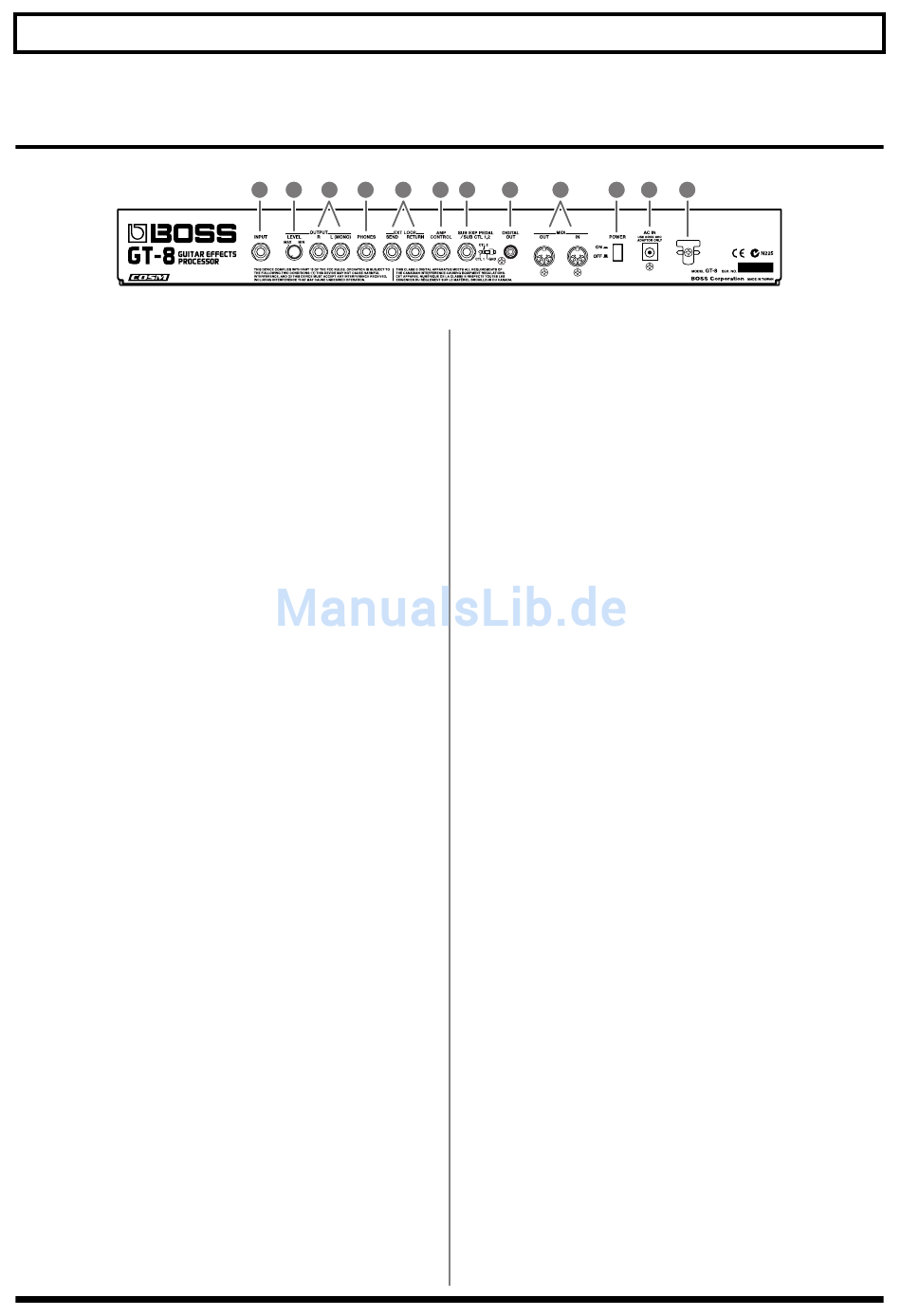

Die Bedienoberfläche und Rückseite
Rückseite
fig.002-020
1.
INPUT-Buchse
Schließen Sie hier die Gitarre an.
2.
OUTPUT LEVEL-Regler
Regelt den Ausgangspegel für die Output-Buchse und
den Phones-Ausgang.
3.
OUTPUT R/L (MONO)-Buchsen
Anschluss an Gitarrenverstärker oder Mischpult.
4.
PHONES-Buchse
Hier wird der Kopfhörer angeschlossen.
5.
SEND/RETURN-Buchsen
Wenn Sie die Funktion LOOP (S. 50) benutzen, können
Sie hier das externe Effektgerät anschließen.
6.
AMP CONTROL-Buchse
Wenn Sie mit dem GT-8 die Kanäle Ihres
Gitarrenverstärkers umschalten möchten (AMP
CONTROL), verbinden Sie diese Buchse mit dem
Fußschalter-Ausgang des Gitarrenverstärkers.
7.
SUB EXP PEDAL/SUB CTL 1, 2-Buchse
Anschluß für ein optionales Expression Pedal (EV-5)
oder für einen bzw. zwei Fußtaster (FS-6/FS-5U).
8.
DIGITAL OUT-Anschluss
Ausgabe des GT-8-Signals im Digitalformat.
9.
MIDI IN/OUT-Anschlüsse
Anschluss für ein externes MIDI-Gerät, um MIDI-
Daten zu senden und zu empfangen.
10.
POWER Switch
Ein- Ausschalten des Gerätes.
11.
AC IN (AC Adaptor)-Buchse
Anschluss für das mitgelieferte Netzteil (BRC Serie).
12.
Kabelhaken
Sichern Sie hier das Netzteil gegen unbeabsichtigtes
Herausziehen.
12
1
2
3
4
5
6
7
8
9
10
11
12
