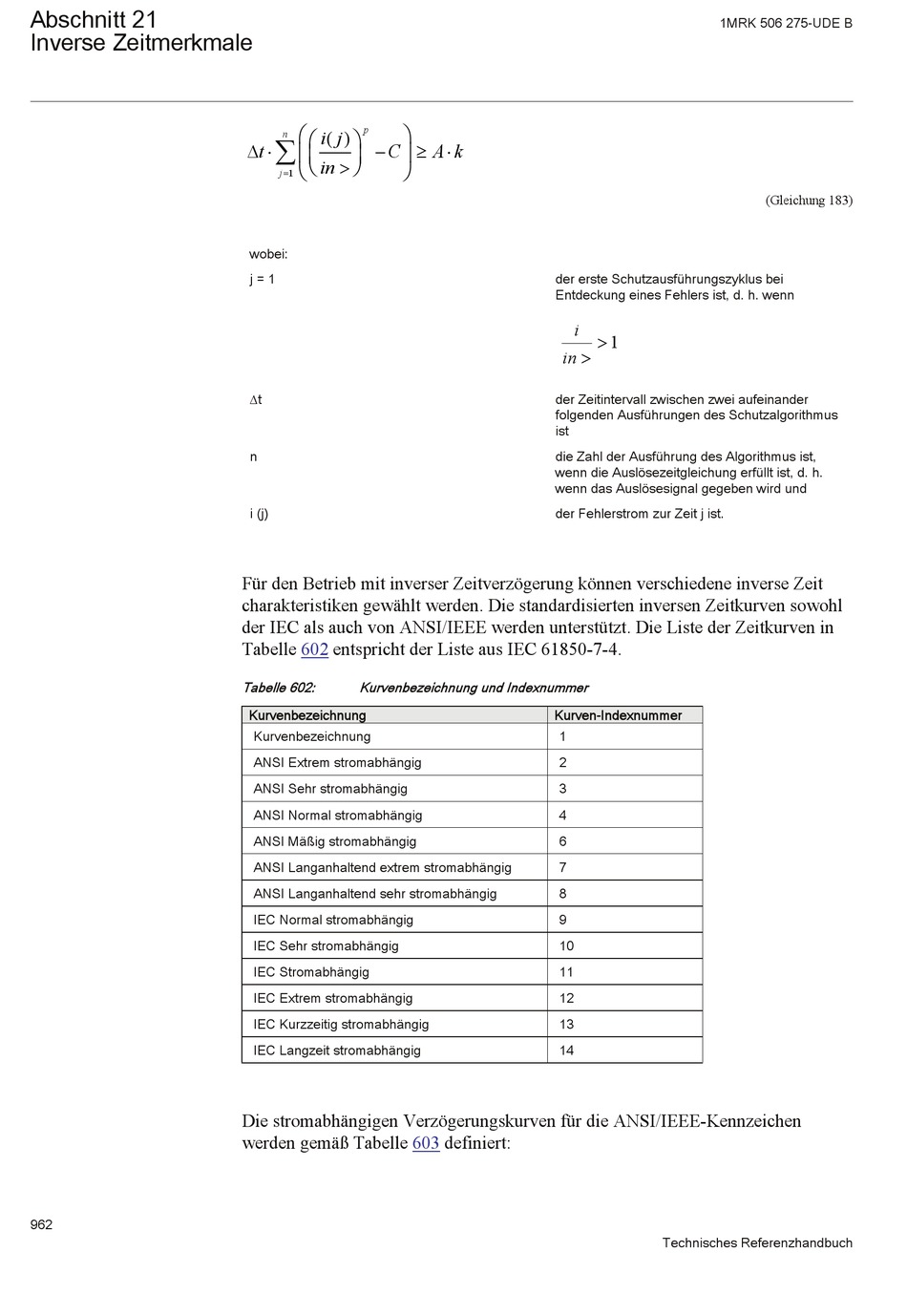

ABB REL670 Referenzhandbuch Seite 966

Abschnitt 21
Inverse Zeitmerkmale
962
æ ö
p
æ ö
n i j ( )
å
D × -
t ç C ÷
ç ÷
è > ø
in
è ø
=
j 1
EQUATION1192 V1 DE
wobei:
j = 1
Dt
n
i (j)
Für den Betrieb mit inverser Zeitverzögerung können verschiedene inverse Zeit
charakteristiken gewählt werden. Die standardisierten inversen Zeitkurven sowohl
der IEC als auch von ANSI/IEEE werden unterstützt. Die Liste der Zeitkurven in
Tabelle 602 entspricht der Liste aus IEC 61850-7-4.
Tabelle 602: Kurvenbezeichnung und Indexnummer
Kurvenbezeichnung
Kurvenbezeichnung
ANSI Extrem stromabhängig
ANSI Sehr stromabhängig
ANSI Normal stromabhängig
ANSI Mäßig stromabhängig
ANSI Langanhaltend extrem stromabhängig
ANSI Langanhaltend sehr stromabhängig
IEC Normal stromabhängig
IEC Sehr stromabhängig
IEC Stromabhängig
IEC Extrem stromabhängig
IEC Kurzzeitig stromabhängig
IEC Langzeit stromabhängig
Die stromabhängigen Verzögerungskurven für die ANSI/IEEE-Kennzeichen
werden gemäß Tabelle 603
³ ×
A k
der erste Schutzausführungszyklus bei
Entdeckung eines Fehlers ist, d. h. wenn
i
>
in
EQUATION1193 V1 DE
der Zeitintervall zwischen zwei aufeinander
folgenden Ausführungen des Schutzalgorithmus
ist
die Zahl der Ausführung des Algorithmus ist,
wenn die Auslösezeitgleichung erfüllt ist, d. h.
wenn das Auslösesignal gegeben wird und
der Fehlerstrom zur Zeit j ist.
Kurven-Indexnummer
1
2
3
4
6
7
8
9
10
11
12
13
14
definiert:
1MRK 506 275-UDE B
(Gleichung 183)
>
1
Technisches Referenzhandbuch
