ABB REL670 Referenzhandbuch Seite 902

Abschnitt 18
Hardware
18.2.14
18.2.14.1
18.2.14.2
898

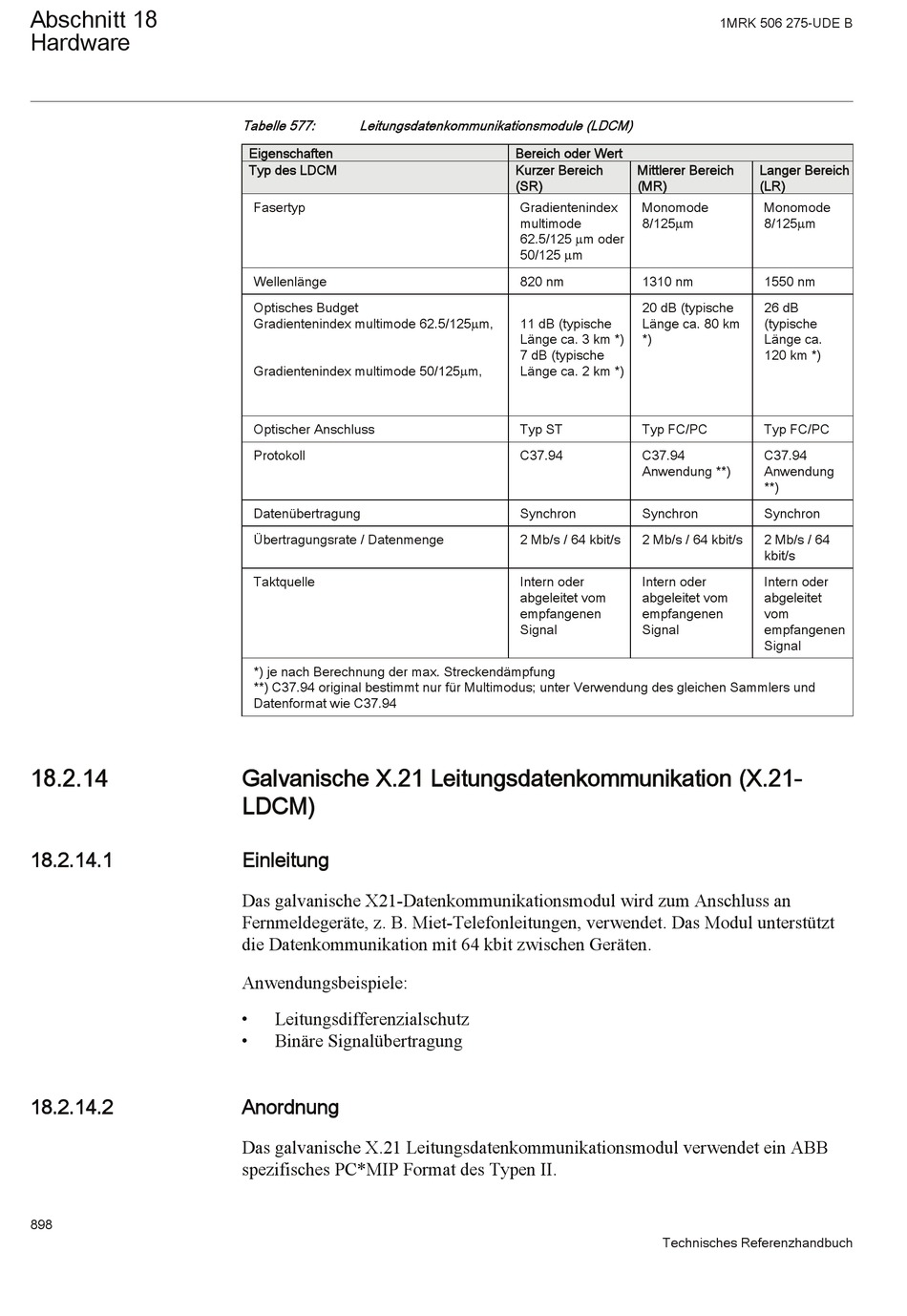

Tabelle 577: Leitungsdatenkommunikationsmodule (LDCM)
Eigenschaften
Typ des LDCM
Fasertyp
Wellenlänge
Optisches Budget
Gradientenindex multimode 62.5/125mm,
Gradientenindex multimode 50/125mm,
Optischer Anschluss
Protokoll
Datenübertragung
Übertragungsrate / Datenmenge
Taktquelle
*) je nach Berechnung der max. Streckendämpfung
**) C37.94 original bestimmt nur für Multimodus; unter Verwendung des gleichen Sammlers und
Datenformat wie C37.94
Galvanische X.21 Leitungsdatenkommunikation (X.21-
LDCM)
Einleitung
Das galvanische X21-Datenkommunikationsmodul wird zum Anschluss an
Fernmeldegeräte, z. B. Miet-Telefonleitungen, verwendet. Das Modul unterstützt
die Datenkommunikation mit 64 kbit zwischen Geräten.
Anwendungsbeispiele:
• Leitungsdifferenzialschutz
• Binäre Signalübertragung
Anordnung
Das galvanische X.21 Leitungsdatenkommunikationsmodul verwendet ein ABB
spezifisches PC*MIP Format des Typen II.
Bereich oder Wert
Kurzer Bereich Mittlerer Bereich
(SR) (MR)
Gradientenindex Monomode
multimode 8/125mm
62.5/125 mm oder
50/125 mm
820 nm 1310 nm
20 dB (typische
11 dB (typische Länge ca. 80 km
Länge ca. 3 km *) *)
7 dB (typische
Länge ca. 2 km *)
Typ ST Typ FC/PC
C37.94 C37.94
Anwendung **)
Synchron Synchron
2 Mb/s / 64 kbit/s 2 Mb/s / 64 kbit/s
Intern oder Intern oder
abgeleitet vom abgeleitet vom
empfangenen empfangenen
Signal Signal
Technisches Referenzhandbuch
1MRK 506 275-UDE B
Langer Bereich
(LR)
Monomode
8/125mm
1550 nm
26 dB
(typische
Länge ca.
120 km *)
Typ FC/PC
C37.94
Anwendung
**)
Synchron
2 Mb/s / 64
kbit/s
Intern oder
abgeleitet
vom
empfangenen
Signal
