Abschnitt 18
Hardware
888
Abbildung 417. Dies muss beim Anschluss der Leitungen an die Anschlussklemme
auf der Rückseite des Geräts berücksichtigt werden.
Die hohe Stromabschaltbarkeit und Strombelastbarkeit ermöglicht den Anschluss
direkt an die Auslöse- und Einschaltspulen des Leistungsschalters. Falls das
Ausschaltvermögen auch bei einem Ausfall der Hilfskontakte des Schalters, die
normalerweise den Ausschaltspulstrom unterbrechen, erhalten bleibe soll, wird
eine parallele Kontakt-Verstärkung benötigt.
Die Konfiguration der Ausgangssignale können Sie Abschnitt
Binärausgänge (SMBO)"
Ausgangsmodul
xx00000299.vsd
IEC00000299 V1 DE

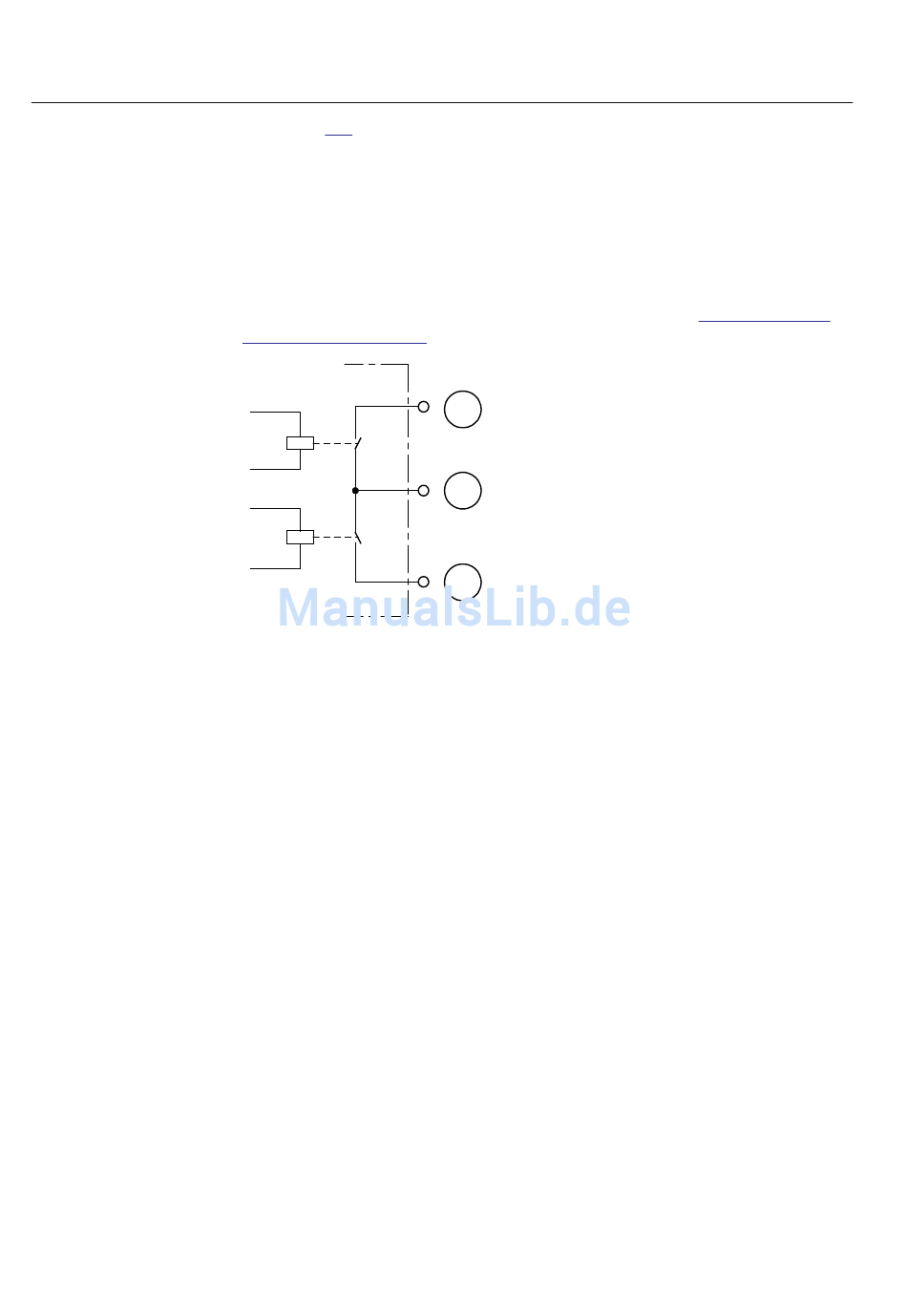

Abb. 417: Beispiel eines Relaispaars
1 Ausgangsanschluss von Relais 1
2 Stromquellenanschluss für das Ausgangssignal
3 Ausgangsanschluss von Relais 2
entnehmen.
1
2
3
1MRK 506 275-UDE B
"Signalmatrix für
Technisches Referenzhandbuch
