Abschnitt 11
Control (Steuerung)
11.4.3.2
11.4.3.3
11.4.3.4
532

Arbeitsprinzip

Die Funktion beinhaltet Logik zur Freigabe des Aus- bzw. Ein-Befehls, wenn die
Verriegelungsbedingungen erfüllt sind. Das bedeutet auch, dass wenn der Schalter
eine bestimmte Endposition hat, z.B. offen, das entsprechende Freigabesignal (in
diesem Fall EN_OPEN) inaktiv ist. Die Freigabesignale EN_OPEN und
EN_CLOSE können nur in der Zwischenstellung und Fehlerposition zur gleichen
Zeit erfüllt sein. Die Stellungseingänge kommen aus den logischen Knoten
Leistungsschalter/Trenner SXCBR/SXSWI und die Freigabesignale kommen aus
der Verriegelungslogik. Die Ausgänge sind am logischen Knoten
Schaltersteuerung SCSWI angeschlossen. Es wird eine Instanz pro Schaltgerät
benötigt.
POSOPEN
POSCLOSE
OPEN_EN
CLOSE_EN
IEC04000525 V1 DE

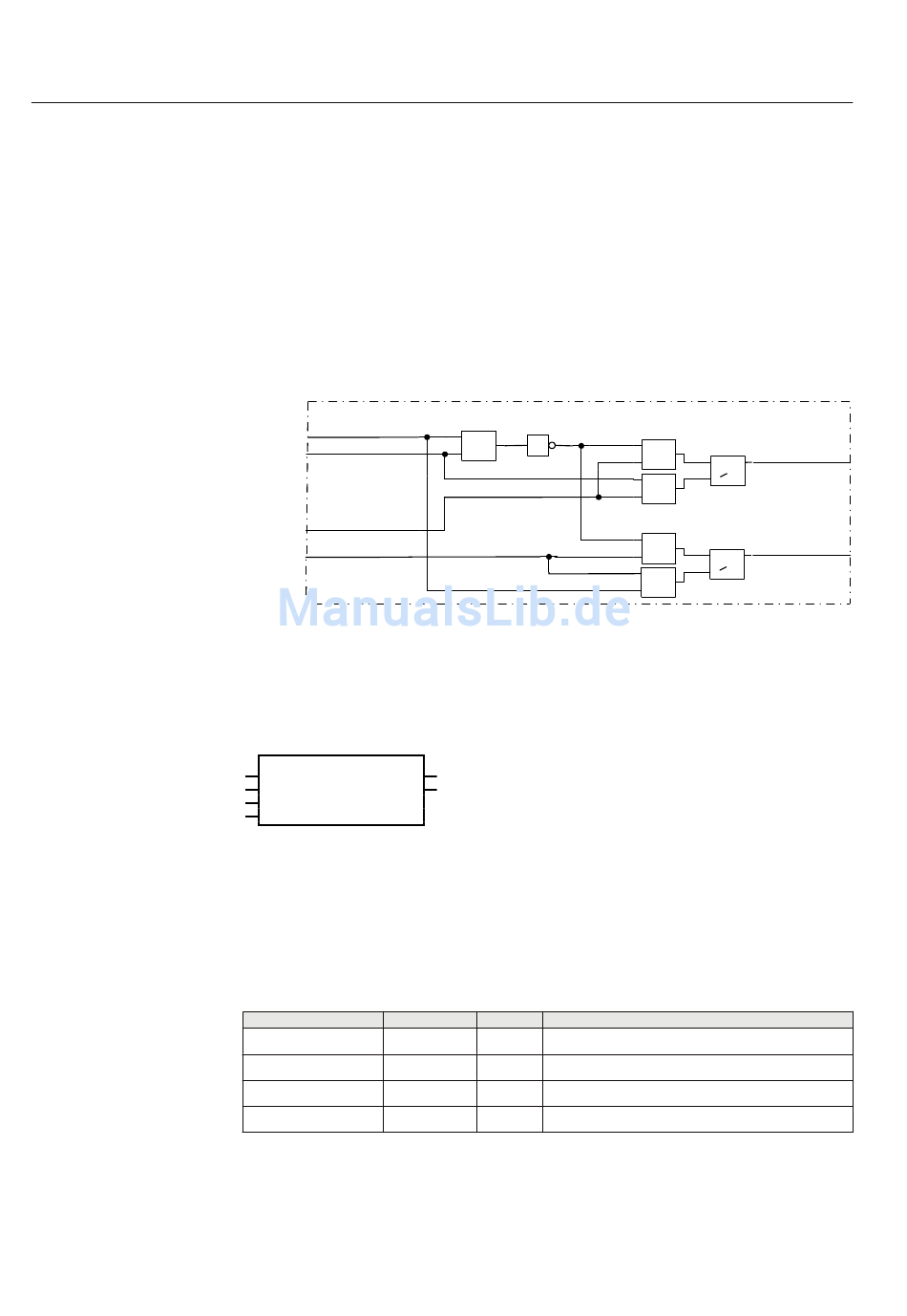

Abb. 274: SCILO-Funktionslogikdiagramm

Funktionsblock

CI01-
SCILO
POSOPEN EN_OPEN
POSCLOSE EN_CLOSE
OPEN_EN
CLOSE_EN
en05000359.vsd
IEC05000359 V1 DE
Abb. 275: CI-Funktionsblock

Ein- und Ausgangssignale

Tabelle 300: SCILO Eingangssignale
Name Typ
POSOPEN BOOLEAN
POSCLOSE BOOLEAN
OPEN_EN BOOLEAN
CLOSE_EN BOOLEAN
=1
1
Standard Beschreibung
0 Schaltgerät offen
0 Schaltgerät geschlossen
0 Öffnen ist freigegeben
0 Schliessen ist freigegeben
1MRK 506 275-UDE B
SCILO
EN_OPEN
&
>1
&
EN_CLOSE
&
>1
&
en04000525.vsd
Technisches Referenzhandbuch
