Abschnitt 5
Impedanzschutz
150
Gegenstations-Kommunikation. Die fünf Zonen verfügen über völlig unabhängige
Messungen und Einstellungen; dadurch erhält man eine hohe Flexibilität für alle
Arten von Leitungen.
Die moderne technische Lösung bietet eine schnelle Ansprechzeit bis hinunter zu
¾ Zyklus.
Das IED kann bis zu den höchsten Spannungslevels verwendet werden. Es eignet
sich für den Schutz stark belasteter Leitungen und Leitungen mit mehreren Enden,
bei denen eine ein-, zwei- und/oder dreipolige Auslösung erforderlich ist.
Durch die unabhängige Messung der Impedanz für jede Fehlerschleife zusammen
mit einer empfindlichen und zuverlässigen eingebauten Phasenauswahl ist die
Funktion für Anwendungen mit einphasiger automatischer Wiedereinschaltung
geeignet.
Ein eingebauter adaptiver Algorithmus zur Lastkompensation verhindert eine
Überreichweite bei Phase-Erde-Fehlern auf stark belasteten Stromleitungen, siehe
Abbildung 77.
jX
Betriebsbereich Betriebsbereich
Betriebsbereich
Kein Betriebsbereich
Kein Betriebsbereich
IEC07000117 V1 DE

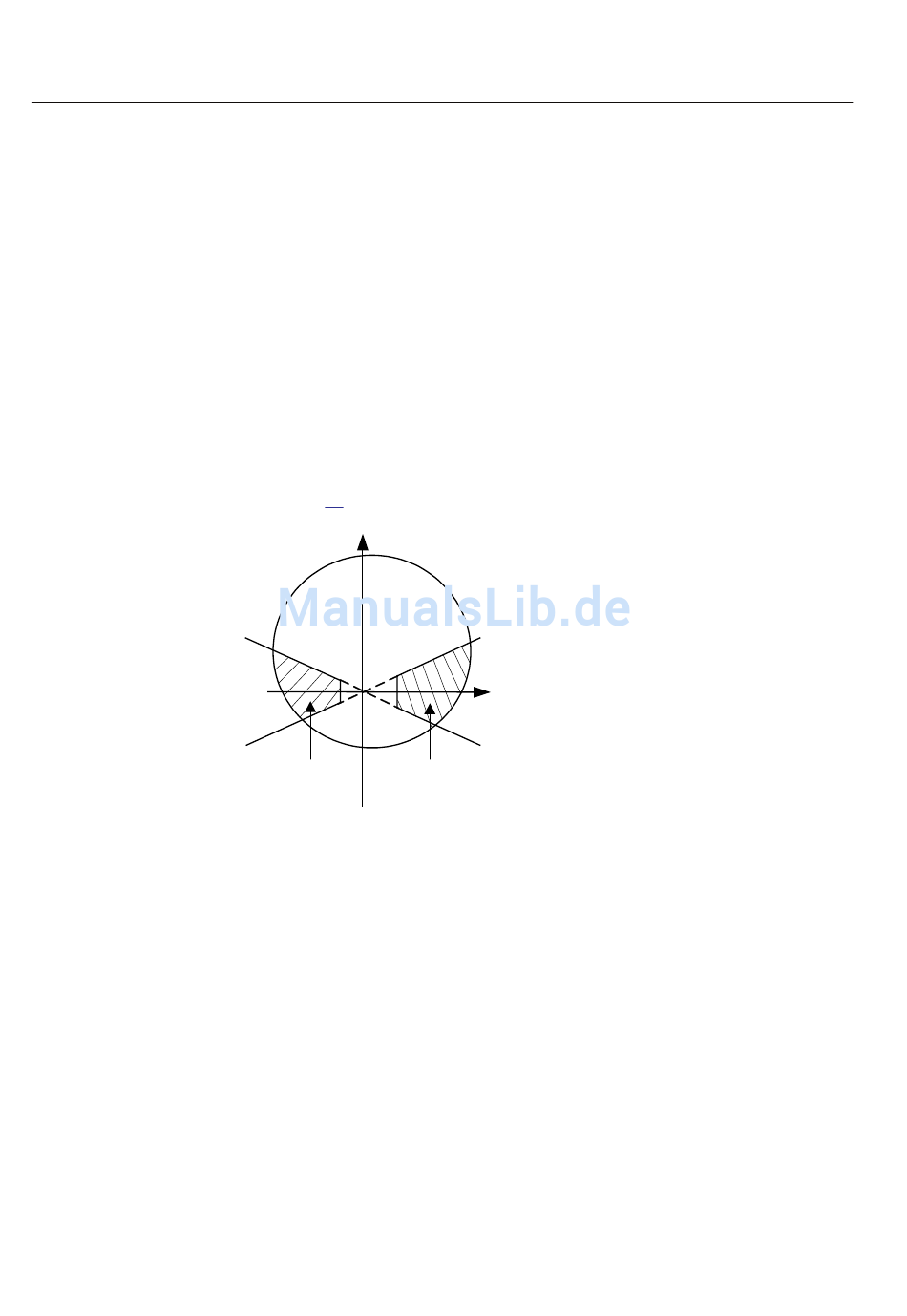

Abb. 77: Einfluss der Lastkompensation auf die Offset-MHO-Charakteristik
Die Distanzschutzzonen können, unabhängig voneinander, im gerichteten
(vorwärts oder rückwärts) oder im ungerichteten Modus arbeiten. Aus diesem
Grund sind sie, zusammen mit verschiedenen Kommunikationsschemata, für den
Schutz von Stromleitungen und Kabeln in komplexen Netzwerkkonfigurationen,
wie Parallel-Leitungen, Mehrend-Leitungen etc., geeignet.
Die Möglichkeit, eine Phase-Erde quadrilaterale Impedanzcharakteristik zusammen
mit der MHO-Charakteristik zu verwenden, erhöht die Möglichkeit, die eventuell
fehlende Empfindlichkeit des MHO-Elements aufgrund der Form der Kurve bei
Fehlern in der Nähe der Gegenstation zu überwinden.
Die integrierten Steuer- und Überwachungsfunktionen bieten effektive Lösungen
für den Betrieb und die Überwachung aller Arten von Übertragungs- und
Verteilnetzleitungen.
R
