Abschnitt 12
Signalvergleich zur Gegenstation
12.5.2.3
638
Sammelschiene angeschlossen sind, können gemeinsame Kanäle nur verwenden,
wenn das Verhältnis Z
1S
etwa gleich ist. Ist das Verhältnis im Ungleichgewicht, kann das Impedanzmess-
und das direktionale Erdfehler Strommesssystem der fehlerfreien Leitung einen
Fehler in verschiedenen Richtungen feststellen, was zu einer ungewollten
Auslösung führen kann.
Gemeinsame Kanäle können nicht benutzt werden, wenn die Schwacheinspeisung
Funktion für den Distanz- oder Erdfehlerschutz benutzt wird.
Bei einem internen Erdschlussfehler wird das vorwärts gerichtete Messelement
aktiviert und sendet ein Freigabesignal über den CS-Ausgang (HF senden) an das
andere Ende. Lokale Auslösung ist zulässig, wenn das vorwärts gerichtete
Messelement arbeitet und ein Freigabesignal über den CR-Binäreingang (HF
empfangen) empfangen wird.
Das Freigabeschema kann entweder unterreichend oder überreichend sein. Bei der
Unterreichweite wird ein unterreichend eingestelltes, gerichtetes
Erdfehlerstrommessinstrument als Sendekriterium des Freigab-Sendesignals CSUR
benutzt.
Bei der Überreichweite wird ein überreichend eingestelltes, gerichtetes
Erdfehlerstrommessinstrument als Sendekriterium des Freigabe-Sendesignals
CSOR benutzt. Auch das Element für die Unterreichweite CSUR kann in diesem
Fall ein Signal senden.

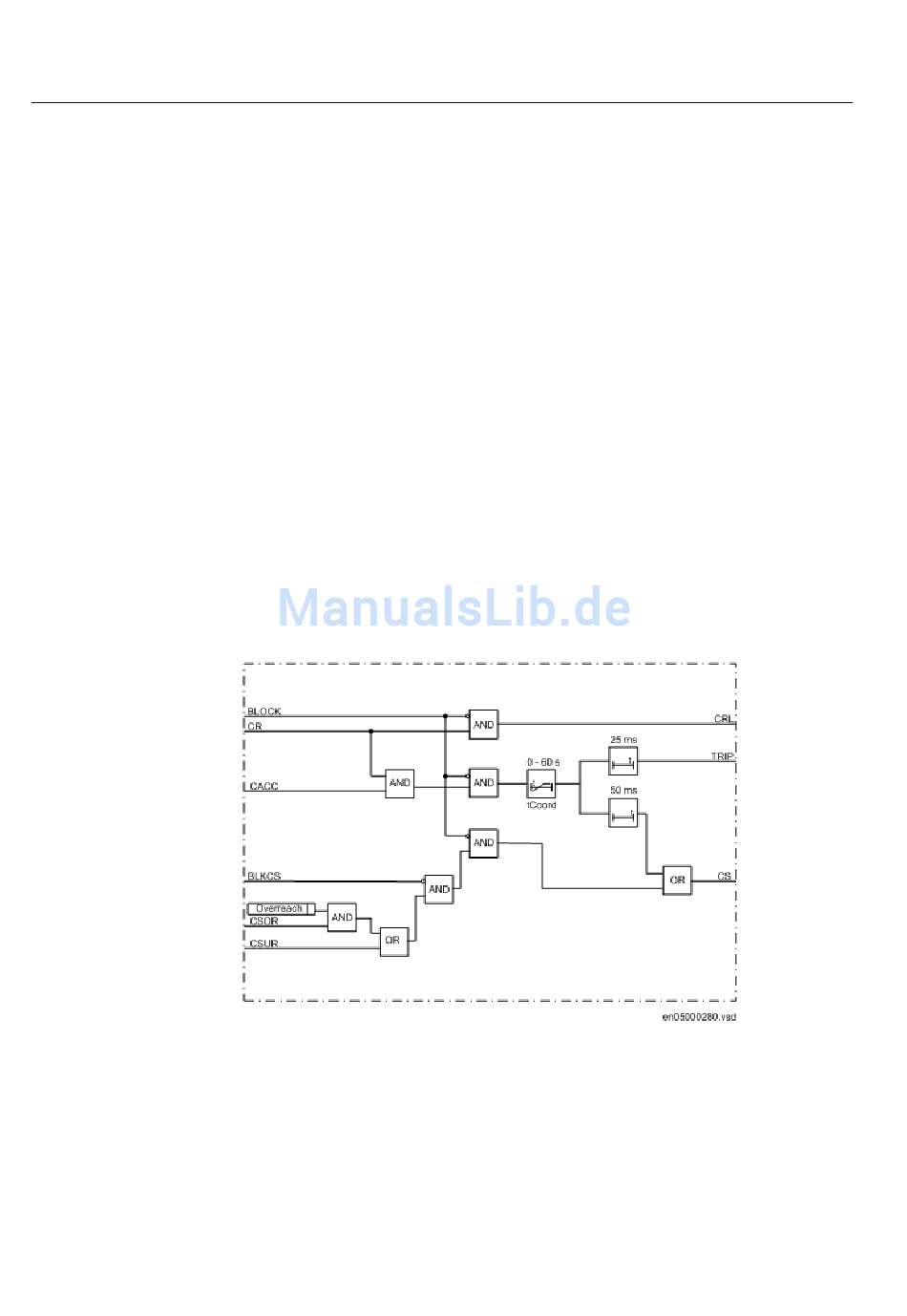

IEC05000280 V1 DE

Deblockierschema

In einem Deblockierschema wird die Abhängigkeit beim Freigabeschema
überwunden, indem der Signalverlust der Kommunikationseinrichtung dazu
/Z (Mit- und Nullsystemkomponenten) an beiden Enden
0S
