Geräteübersicht und Steuerelemente
5.2 Steuerelemente
Steuerelemente, Übersicht
5.2.1 Steuerelemente
16
a)
7
8
9
6
5

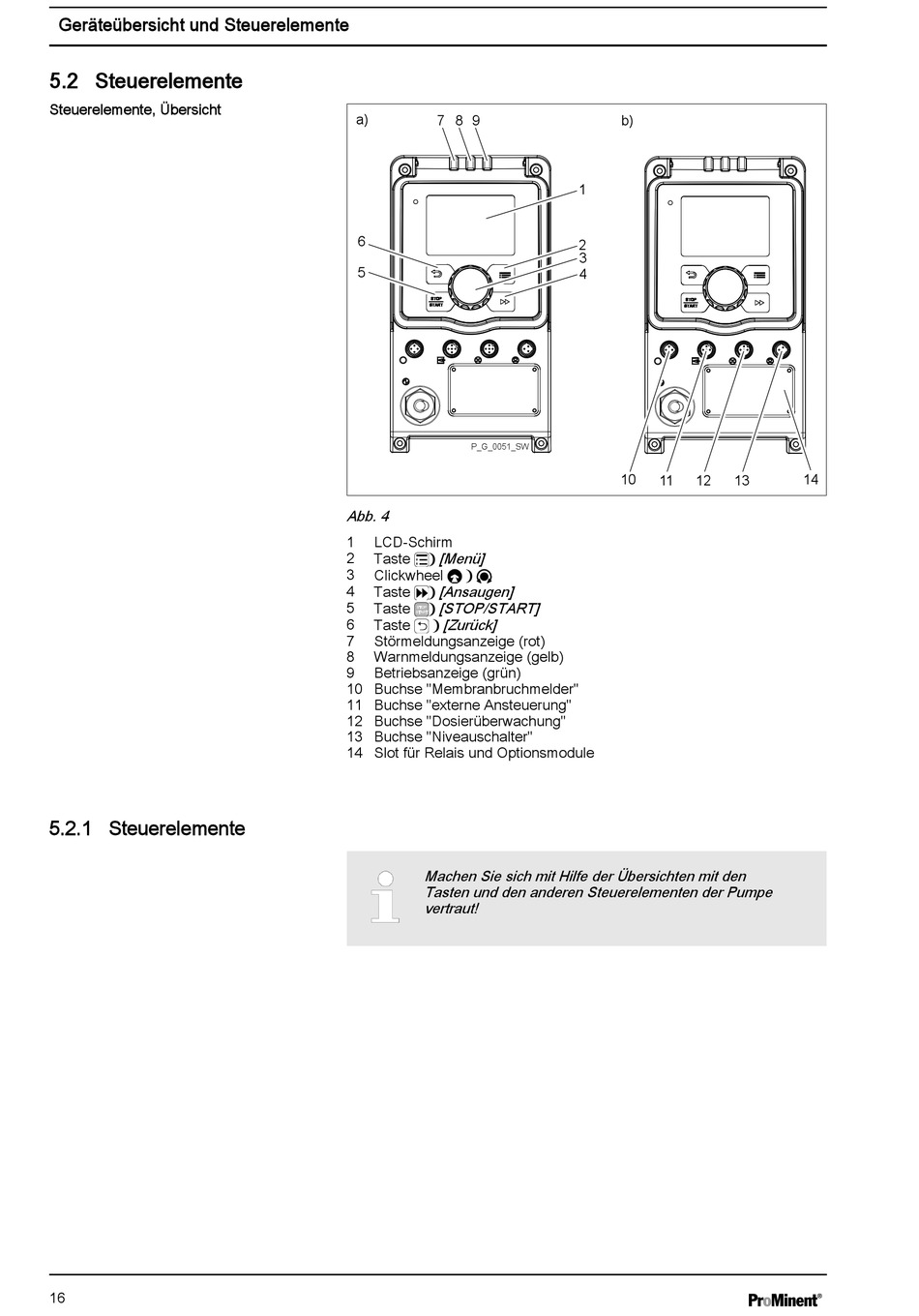

P_G_0051_SW
Abb. 4
1
LCD-Schirm
[Menü]
2
Taste
3
Clickwheel
4
Taste
[Ansaugen]
5
[STOP/START]
Taste
6
[Zurück]
Taste
7
Störmeldungsanzeige (rot)
8
Warnmeldungsanzeige (gelb)
9
Betriebsanzeige (grün)
10 Buchse "Membranbruchmelder"
11 Buchse "externe Ansteuerung"
12 Buchse "Dosierüberwachung"
13 Buchse "Niveauschalter"
14 Slot für Relais und Optionsmodule
Machen Sie sich mit Hilfe der Übersichten mit den
Tasten und den anderen Steuerelementen der Pumpe
vertraut!
