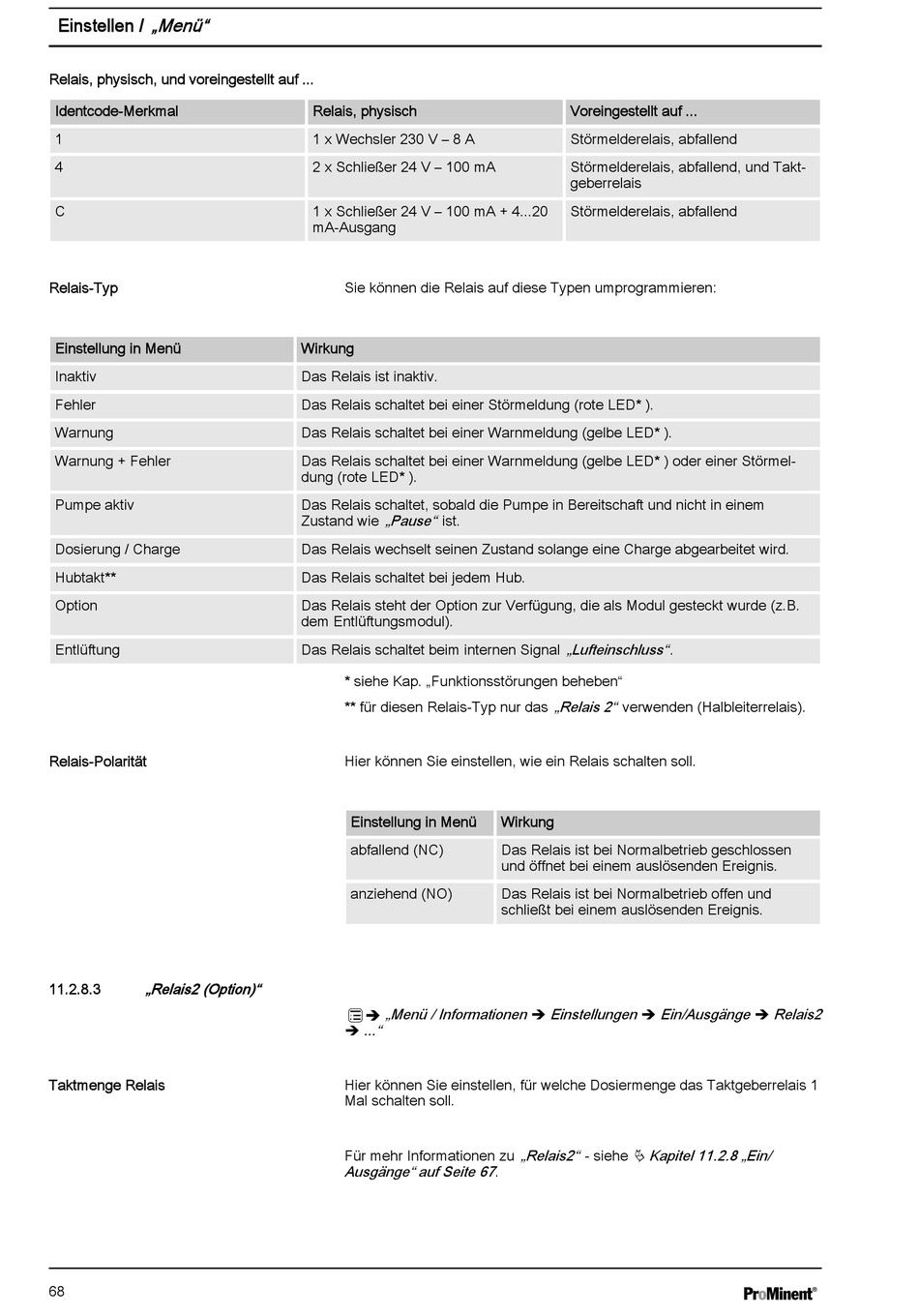

„Menü"
Einstellen /
Relais, physisch, und voreingestellt auf ...
Identcode-Merkmal
1
4
C
Relais-Typ
Einstellung in Menü
Inaktiv
Fehler
Warnung
Warnung + Fehler
Pumpe aktiv
Dosierung / Charge
Hubtakt**
Option
Entlüftung
Relais-Polarität
11.2.8.3
„Relais2 (Option)"
Taktmenge Relais
68
Relais, physisch
1 x Wechsler 230 V – 8 A
2 x Schließer 24 V – 100 mA
1 x Schließer 24 V – 100 mA + 4...20
mA-Ausgang
Sie können die Relais auf diese Typen umprogrammieren:
Wirkung
Das Relais ist inaktiv.
Das Relais schaltet bei einer Störmeldung (rote LED* ).
Das Relais schaltet bei einer Warnmeldung (gelbe LED* ).
Das Relais schaltet bei einer Warnmeldung (gelbe LED* ) oder einer Störmel‐
dung (rote LED* ).
Das Relais schaltet, sobald die Pumpe in Bereitschaft und nicht in einem
„Pause" ist.
Zustand wie
Das Relais wechselt seinen Zustand solange eine Charge abgearbeitet wird.
Das Relais schaltet bei jedem Hub.
Das Relais steht der Option zur Verfügung, die als Modul gesteckt wurde (z.B.
dem Entlüftungsmodul).
Das Relais schaltet beim internen Signal
* siehe Kap. „Funktionsstörungen beheben"
** für diesen Relais-Typ nur das
Hier können Sie einstellen, wie ein Relais schalten soll.
Einstellung in Menü
abfallend (NC)
anziehend (NO)
„Menü / Informationen è Einstellungen è Ein/Ausgänge è Relais2
..."
è
Hier können Sie einstellen, für welche Dosiermenge das Taktgeberrelais 1
Mal schalten soll.
Für mehr Informationen zu
Ausgänge" auf Seite 67 .
Voreingestellt auf ...
Störmelderelais, abfallend
Störmelderelais, abfallend, und Takt‐
geberrelais
Störmelderelais, abfallend
„Lufteinschluss" .
„Relais 2" verwenden (Halbleiterrelais).
Wirkung
Das Relais ist bei Normalbetrieb geschlossen
und öffnet bei einem auslösenden Ereignis.
Das Relais ist bei Normalbetrieb offen und
schließt bei einem auslösenden Ereignis.
„Relais2" - siehe Ä Kapitel 11.2.8 „Ein/
