„Menü"
Einstellen /
Fehlerverarbeitung
Fehlerverarbeitung
52
„4 - 20 mA"
Bei 4 mA steht die Pumpe –
Bei 20 mA arbeitet die Pumpe mit maximaler Hubfrequenz.
Bei Stromsignalen unter 3,8 mA erscheint eine Fehlermeldung und die
Pumpe stoppt (z.B. bei Kabelbruch).
„Lineare Kurve"
Auf dem LCD-Schirm erscheint das Symbol „Lineare Kurve". Sie können
ein beliebiges Hubfrequenz-Verhalten der Pumpe proportional zum Strom‐
signal eingeben. Dazu geben Sie zwei beliebige Punkte P1 (I1, F1) und
P2 (I2, F2) ein (F1 ist die Hubfrequenz, mit der beim Strom I1 gearbeitet
werden soll, F2 ist die Hubfrequenz, mit der beim Strom I2 gearbeitet
werden soll ...); damit legen Sie eine Gerade fest und somit das Verhalten:
F
max
F2
P1
F1
0

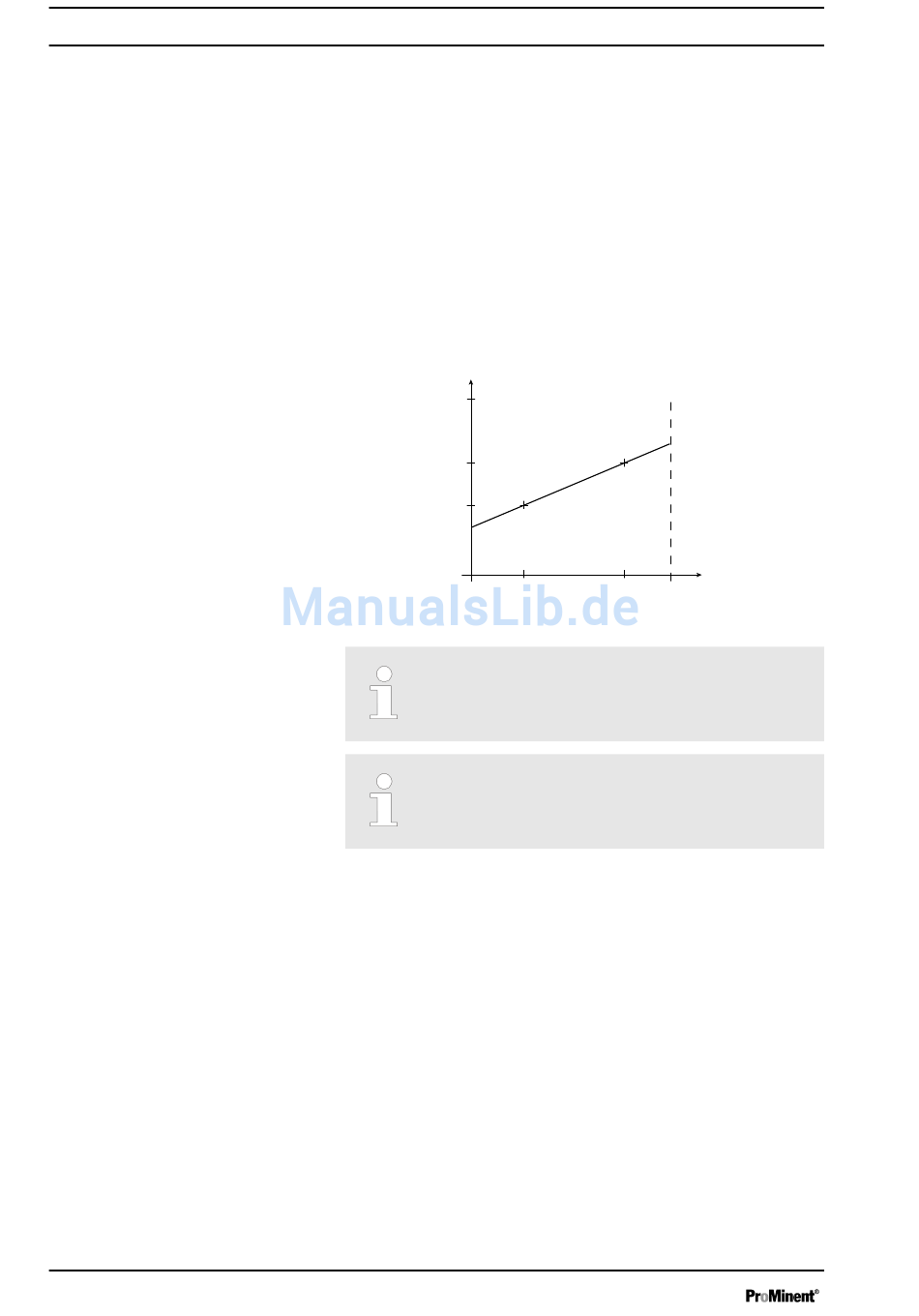

Abb. 32: Frequenz-Strom-Diagramm für "Lineare Kurve"
Zeichnen Sie sich ein Diagramm wie das obige – mit
Werten für (I1, F1) und (I2, F2) – um die Pumpe wie
gewünscht einstellen zu können!
Die kleinste verarbeitbare Differenz zwischen I1 und I2
ist 4 mA (ll I1-I2 ll ≥4 mA).
„Fehlermeldung" können Sie für diese Verarbeitungsarten
Im Menüpunkt
eine Fehlerverarbeitung aktivieren.
„Unteres Seitenband"
Über diese Verarbeitungsart können Sie eine Dosierpumpe über das
Stromsignal ansteuern wie in dem Diagramm unten gezeigt.
Sie können aber auch zwei Dosierpumpen für unterschiedliche Dosierme‐
dien über ein Stromsignal ansteuern (z.B. eine Säurepumpe und eine Lau‐
genpumpe über das Signal eines pH-Sensors). Die Pumpen müssen Sie
dazu elektrisch in Serie schalten.
„Fehlermeldung" können Sie für diese Verarbeitungsarten
Im Menüpunkt
eine Fehlerverarbeitung aktivieren.
P2
I 2
I 1
20
I [mA]
B0088
