8

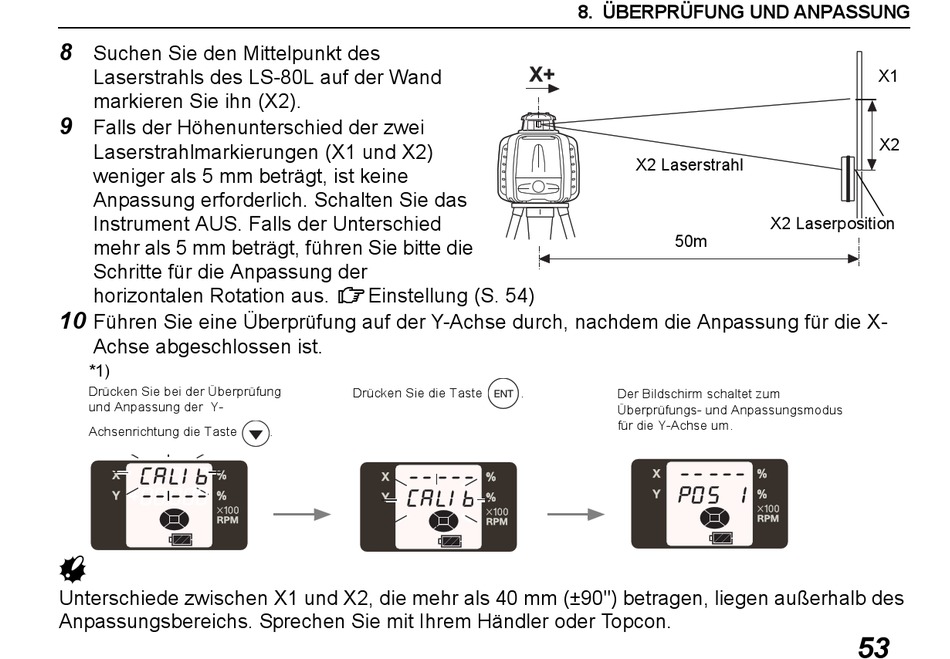

Suchen Sie den Mittelpunkt des
Laserstrahls des LS-80L auf der Wand
markieren Sie ihn (X2).
9
Falls der Höhenunterschied der zwei
Laserstrahlmarkierungen (X1 und X2)
weniger als 5 mm beträgt, ist keine
Anpassung erforderlich. Schalten Sie das
Instrument AUS. Falls der Unterschied
mehr als 5 mm beträgt, führen Sie bitte die
Schritte für die Anpassung der
horizontalen Rotation aus. Einstellung (S. 54)
10
Führen Sie eine Überprüfung auf der Y-Achse durch, nachdem die Anpassung für die X-
Achse abgeschlossen ist.
*1)
Drücken Sie bei der Überprüfung
und Anpassung der Y-
Achsenrichtung die Taste
Unterschiede zwischen X1 und X2, die mehr als 40 mm (±90") betragen, liegen außerhalb des
Anpassungsbereichs. Sprechen Sie mit Ihrem Händler oder Topcon.
Drücken Sie die Taste
.
8. ÜBERPRÜFUNG UND ANPASSUNG
X2 Laserstrahl
50m
.
Der Bildschirm schaltet zum
Überprüfungs- und Anpassungsmodus
für die Y-Achse um.
X1
X2
X2 Laserposition
53
