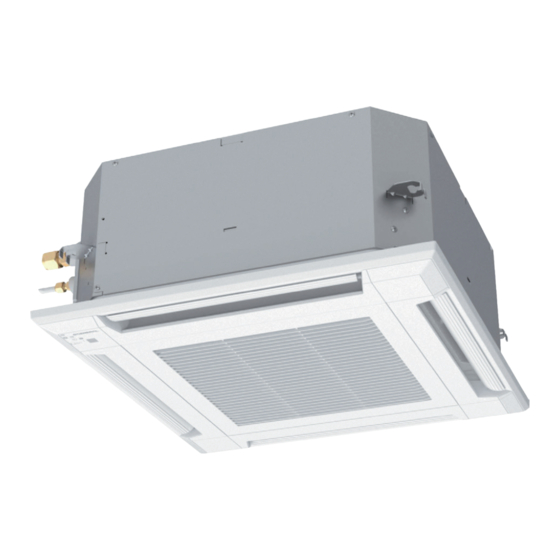

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Ihr kurzer Weg zur elektronischen Dokumentation. VRF EURO-KASSETTENMODELLE (Inneneinheit) AUXB 004GLEH AUXB 007GLEH AUXB 009GLEH AUXB 012GLEH AUXB 014GLEH AUXB 018GLEH AUXB 024GLEH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung Allgemeine Informationen Mitgeltende Unterlagen Unterlagen aufbewahren Verwendete Symbole Gültigkeit Typenschild CE-Kennzeichnung Sicherheit Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3 Zubehör... - Seite 3 11. Luftwurfdiagramme 11.1 AUXB 004GLEH 11.2 AUXB 007GLEH 11.3 AUXB 009GLEH 11.4 AUXB 012GLEH 11.5 AUXB 014GLEH 11.6 AUXB 018GLEH 11.7 AUXB 024GLEH 12. Schalldruck 13. Leistungstabellen 13.1 Kühlen 13.2 Heizen 14. Kondensatverlegung 15. Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen 15.2 Adressierung der Inneneinheiten über Drehschalter (Option)
-
Seite 4: Einleitung
Anleitungen, die anderen Komponenten Ihrer Anlage beiliegen. Diese Anleitungen sind den jeweiligen Komponenten beigefügt. 1.6 Typenschild Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, auf 1.3 Unterlagen aufbewahren welchem die wichtigsten Geräteinformationen vermerkt sind. Bewahren Sie diese Montage- und Betriebsanleitung sowie Sämtliche elektrische Daten, die nicht auf dem Typenschild vor-... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers... -
Seite 6: Allgemeine Sicherheitshinweise
Bauteile im Kältekreislauf. Um mögliche Folgeschäden 2.3.4 Transport vorzubeugen, beachten Sie Folgendes: Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an den vorgegebenen Griffen, an der linken und rechten Seite • Lassen Sie die Kältemittelfüllmenge in regelmäßigen Abstän- halten. -
Seite 7: Umwelt
örtliche Behörde für weitere Details. und sollte bei der Planung berücksichtigt werden. 2.3.10 Betrieb mit einem Notstromaggregat 2.5 Erste-Hilfe Die Fujitsu Klimageräte werden bei der Installation an das Einatmen Stromnetz angeschlossen. Bei einem Ausfall der Stromversor- Gefahr Hohe Konzentrationen des Kältemittels können Erstickungen gung kann nicht ausgeschlossen werden, dass Teilbereiche verursachen. -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung AUXB 004GLEH AUXB 007GLEH AUXB 009GLEH AUXB 012GLEH Nennkühlleistung 2,20 2,80 3,60 Nennheizleistung 2,80 3,20 4,10 Leistungsaufnahme Luftumwälzung (n/m/h) 350 (300)* / 450 (420)* / 530 350 / 450 / 540 350 / 450 / 550 390 / 530 / 600 Kühlen... -
Seite 10: Abmessungen
6. Abmessungen mit Blende UTG-UFYC-W 530 Deckenbefestigung IR Empfängereinheit Kondensatschlauch Draufsicht Unteransicht (Ansicht A) Decke Schaltkasten Seitenansicht Seitenansicht Ansicht B Ansicht C Modellbezeichnung AUXB 004/007/009/GLEH AUXB 012/014GLEH AUXB 018/024GLEH Flüssigkeitsleitung 6,35 9,52 Rohrleitungs- Sauggasleitung 9,52 12,70 15,88 durchmesser Kondensatablauf... - Seite 11 mit Blende UTG-UFYE-W (Euro-Raster) Deckenbefestigung IR Empfängereinheit Unteransicht Draufsicht Decke Schaltkasten Flüssigkeits- Gasleitung leitung Seitenansicht Seitenansicht Seitenansicht Modellbezeichnung AUXB 004/007/009GLEH AUXB 012/014GLEH AUXB 018/024GLEH Flüssigkeitsleitung 6,35 9,52 Rohrleitungs- Sauggasleitung 9,52 12,70 15,88 durchmesser Kondensatablauf I.D. 25; A.D. 32 ...
-
Seite 12: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Stabile Deckenkonstruktion 1.200 oder mehr 1.000 oder mehr Hindernis Boden H (max. Abstand vom Boden zur Decke) (mm) AUXB AUXB AUXB AUXB AUXB AUXB AUXB Modellbezeichnung 004GLEH 007GLEH 009GLEH 012GLEH 014GLEH 018GLEH 024GLEH Standard 2.700 2.700 2.700 2.700 2.700... -
Seite 13: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Externe Eingänge... -
Seite 14: Schaltplan
9. Schaltplan weiß Spannungs- versorgung schwarz Anzeigeplatine braun gelb gelb weiß gelb Kondensatpumpe Lüftermotor schwarz Leistungsplatine externer externer externer externer Eingang 1 Eingang 1 Eingang 2 Eingang 2 Schwimmer- schalter schwarz schwarz Wärmetauscher- schwarz schwarz schwarz temperaturfühler (Eintritt) grau grau grau schwarz Wärmetauscher-... -
Seite 15: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Komfortabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. - Seite 16 Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits...
- Seite 17 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 18: Externer Eingang
10.1.1 Externer Eingang Komfortabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 19 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 20 Programmierung „Komfortabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Komfortabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Komfortabschaltung CNA01 Aus >...
- Seite 21 ƒ Gruppensteuerung Achtung! Bei Komfortabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 22 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 23: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie auf Die Kabel müssen separat von der Einspeisung verlegt werden. korrekten Anschluss. -
Seite 24: Zubehör
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) Hinweis Das Ausgangssignal wird bei Abtauung und Ölrückführung abgeschalten. 10.3 Zubehör Bezeichnung Anzahl Artikel-Nr. -
Seite 25: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart 11.1 AUXB 004GLEH Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts ( m ) Einheit: m/s ( m ) Einheit: m/s 0 , 2 5 0 , 2 5 0 , 5 0 , 5 0 , 5... - Seite 26 Einheit: m/s Seitenansicht Bedingungen 0,25 Vertikale Lamellen : Abwärts Lüftergeschwindigkeit: Hoch Betriebsart: Heizen Einheit: m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Einheit: °C Einheit: °C...
-
Seite 27: Auxb 007Gleh
11.2 AUXB 007GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts ( m ) Einheit: m/s ( m ) Einheit: m/s 0 , 2 5 0 , 2 5 0 , 5 0 , 5 0 , 5 0 , 2 5 0 , 5 0 , 2 5 0 , 5... - Seite 28 Einheit: m/s Seitenansicht Bedingungen Vertikale Lamellen : Abwärts 0,25 Lüftergeschwindigkeit: Hoch Betriebsart: Heizen Einheit: m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Einheit: °C Einheit: °C...
-
Seite 29: Auxb 009Gleh
11.3 AUXB 009GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts ( m ) Einheit: m/s ( m ) Einheit: m/s 0 ,2 5 0 ,2 5 0 ,5 0 ,5 0 ,5 0 ,2 5 0 ,5 0 ,2 5 0 ,5 0 ,2 5 0 ,5... - Seite 30 Einheit: m/s Seitenansicht Bedingungen 0,25 Vertikale Lamellen : Abwärts Lüftergeschwindigkeit: Hoch Betriebsart: Heizen Einheit: m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Einheit: °C Einheit: °C...
-
Seite 31: Auxb 012Gleh
11.4 AUXB 012GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts ( m ) Einheit: m/s ( m ) Einheit: m/s 0,25 0,25 0, 5 0, 5 0, 5 0,25 0,25 0, 5 0, 5 0,25 0,25 0, 5 0, 5 0, 5 0,25... - Seite 32 Einheit: m/s Seitenansicht Bedingungen Vertikale Lamellen : Abwärts Lüftergeschwindigkeit: Hoch 0,25 Betriebsart: Heizen Einheit: m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Einheit: °C Einheit: °C...
-
Seite 33: Auxb 014Gleh
11.5 AUXB 014GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts ( m ) Einheit: m/s ( m ) Einheit: m/s 0,25 0,25 0, 5 0, 5 0, 5 0,25 0,25 0, 5 0, 5 0,25 0,25 0, 5 0, 5 0, 5 0,25... - Seite 34 Unit : m/s Seitenansicht Bedingungen 0,25 Vertikale Lamellen : Abwärts Lüftergeschwindigkeit: Hoch Betriebsart: Heizen Unit : m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Unit : °C Unit : °C...
-
Seite 35: Auxb 018Gleh
11.6 AUXB 018GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts Einheit: m/s Einheit: m/s 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s Einheit: m/s 0,25 0,25 0,25 0,25... - Seite 36 Einheit: m/s Seitenansicht Bedingungen 0,25 Vertikale Lamellen : Abwärts Lüftergeschwindigkeit: Hoch Betriebsart: Heizen Einheit: m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Einheit: °C Einheit: °C...
-
Seite 37: Auxb 024Gleh
11.7 AUXB 024GLEH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsart Luftverteilung Draufansicht Vertikale Lamellen: Aufwärts ( m ) Einheit: m/s ( m ) 0 ,2 5 Einheit: m/s 0 ,2 5 0 ,5 0 ,5 0 ,5 0 ,2 5 0 ,5 0 ,2 5 0 ,5 0 ,2 5 0 ,5... - Seite 38 Einheit: m/s Seitenansicht Bedingungen Vertikale Lamellen : Abwärts Lüftergeschwindigkeit: Hoch Betriebsart: Heizen 0,25 Einheit: m/s 0,25 Temperaturverteilung Seitenansicht Vertikale Lamellen : Abwärts Einheit: °C Einheit: °C...
-
Seite 39: Schalldruck
Schalldruck AUXB 004GLEH (Kühlbetrieb) AUXB 004GLEH (Heizbetrieb) N C -65 N C -65 N C -60 N C -60 N C -55 N C -55 N C -50 N C -50 N C -45 N C -45 N C -40... - Seite 40 AUXB 012GLEH AUXB 014GLEH N C -65 N C -65 N C -60 N C -60 N C -55 N C -55 N C -50 N C -50 H igh N C -45 N C -45 H igh N C -40 N C -40 N C -35 N C -35...
- Seite 41 Messpunkt für den Schalldruck 1,5m...
-
Seite 42: Leistungstabellen
Leistungstabellen 13.1 Kühlen AUXB 004GLEH Außen- Raumtemperatur temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) - Seite 43 AUXB 014GLEH Raumtemperatur Außen- temperatur 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) AUXB 018GLEH Raumtemperatur Außen- temperatur...
-
Seite 44: Heizen
13.2 Heizen AUXB 004GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20.0 -19.3 -15.0 -16.0 -12.0 -13.0 -9.0 -10.0 -7.0 -8.0 -5.0 -6.0 -3.0 -4.0 -2.0 -1.0 -1.0 12.0 10.6 15.0 13.5 AUXB 007GLEH Innentemperatur Außentemperatur 16°CDB... - Seite 45 AUXB 014GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -19.3 -20.0 -15.0 -16.0 -12.0 -13.0 -9.0 -10.0 -8.0 -7.0 -5.0 -6.0 -3.0 -4.0 -2.0 -1.0 -1.0 12.0 10.6 15.0 13.5 AUXB 018GLEH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB...
-
Seite 46: Kondensatverlegung
Kondensatverlegung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. ƒ Stellen Sie ein Gefälle her (mindestens 1/100). ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden. ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen. -
Seite 47: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 15.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... -
Seite 48: Adressierung Der Inneneinheiten Über Drehschalter (Option)
SET 4-3 Erweiterter Sollwert im Kühlbetrieb SET 4-3 Temperaturbereich (°C) AUS* 18-30 18-32 *Werkseinstellung 15.2 Adressierung der Inneneinheiten über Drehschalter (Option) Manuelle Adressierung über Drehschalter (nicht bei automatischer Adressierung). Hinweis Kältekreislaufadresse bei allen Inneneinheiten eines Kältekreises identisch, passend zur Außeneinheit. Adressen der Inneneinheiten im Einstellbereich 00 - 63 (beliebige Reihenfolge). -
Seite 49: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. - Seite 50 Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details 0°C 0,5°C 1,0°C 1,5°C 2,0°C Auswahl der Totband-Breite bei Zwei-Soll- Totband-Breite* wert-Methode (Funktionsnummer 68) 2,5°C 3,0°C 3,5°C 4,0°C 4,5°C Funktionsnummer 68 und 69 nur bei entsprechender Konfiguration der Bedienung...
-
Seite 51: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Ka- Touch-Fernbedienung UTY-RNRYZ2 bel-Fernbedienung. Beleuchtetes Touch-Display zur 2599483 intuitiven Bedienung. Anzeige der aktuellen Raumtempe- ratur und des Innengerätenamens sowie Timerfunktionen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... -
Seite 52: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 53 Notizen...
- Seite 54 Notizen...
- Seite 55 Notizen...
- Seite 56 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2021 Swegon Germany GmbH...
