Der LED Bargraph (LED Kette oberhalb des Piktogramms)
gibt
Auslastung der USV wieder (s. Kapitel 8.1.1, S. 44 ff).
6.1.2

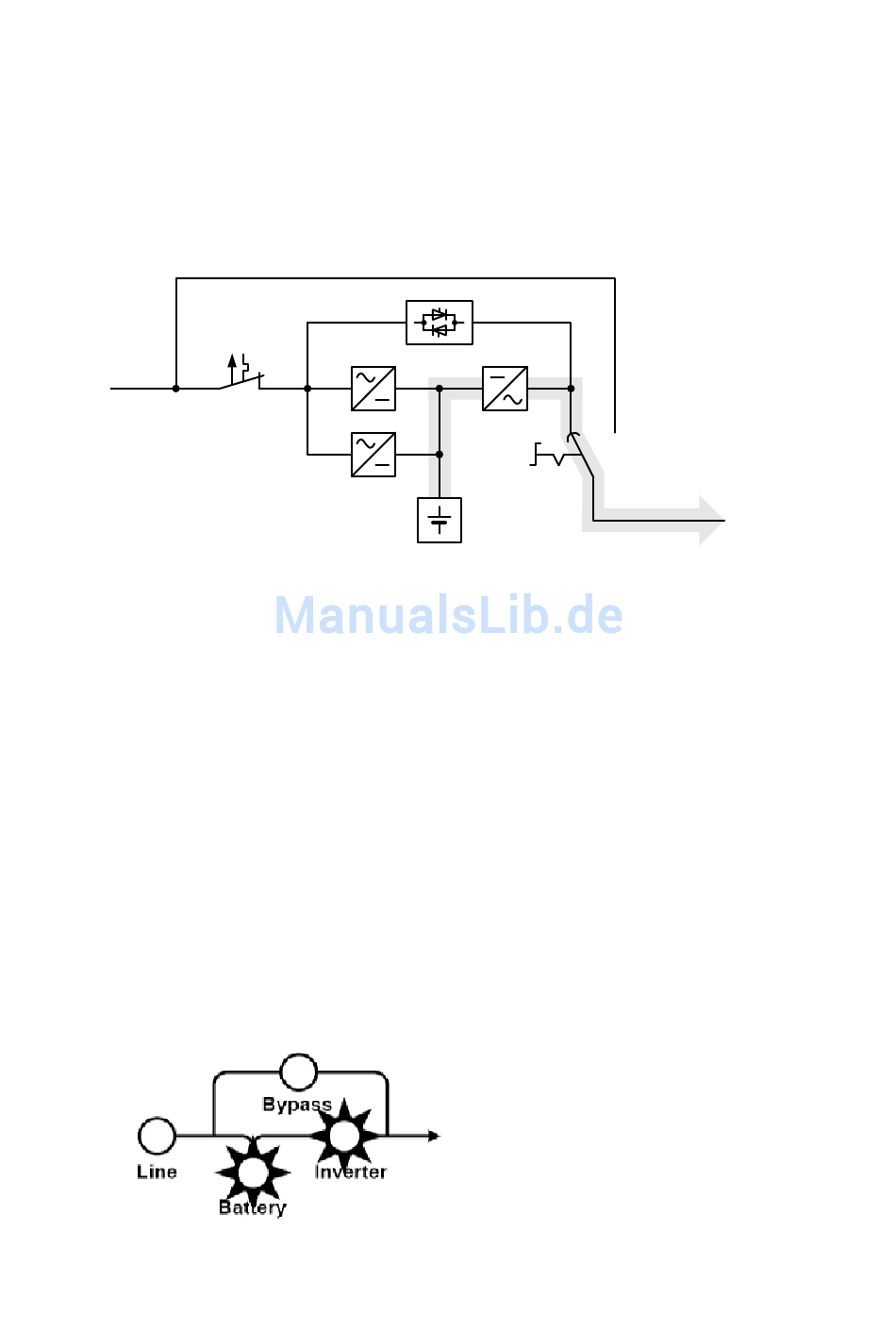

Batteriebetrieb / Autonomiebetrieb
Netz
Schematische
Darstellung
Das Netz hält das geforderte Toleranzfenster nicht ein bzw.
ist ausgefallen. In diesem Fall erfolgt lückenlos die Bereit-
stellung elektrischer Energie an den Wechselrichter von
der
Verbrauchern wird dadurch auch bei Netzausfall gesichert.
Der Batterie wird dabei Kapazität entnommen, sie wird
entladen. Signalisiert wird dies durch das Leuchten des
Batterie-Symbols (LED Battery), begleitet durch einen
intermittierenden Signalton zunächst alle 4 Sekunden, kurz
vor Abschaltung sekündlich. Der anfängliche Alarm lässt
sich durch Drücken der Taste „Alarm aus" unterdrücken.
Bei
automatisch wieder aktiviert. Je nach Ausbaustufe und
Alterungszustand der Batterie und insbesondere abhängig
von der zu speisenden Last variiert die Überbrückungszeit
zwischen wenigen Minuten und mehreren Stunden.
während
dieses
Handumgehungspfad
Netzeingangs-
sicherungs-
automat
Lade GR
geladenen
Batterie.
nachlassender
Betriebszustandes
GR
WR
EUE
Hand-
umgehung
Batterie
Die
Batteriekapazität
38
die
Energiefluss bei
gestörtem Netz
Gesicherte
Schiene:
Verbraucher
Stromversorgung
wird
der
aktuelle
von
Alarm
