Bypassbetrieb - AEG PROTECT C. 6000 (S) Betriebsanleitung

Zur Abschaltung des Wechselrichters kommt es dann, wenn
die Batteriespannung einen werkseitig fixierten Spannungs-
mindestwert unterschreitet.
Lagern Sie das Gerät niemals in diesem erreichten Zustand
ein! Eine erneute Aufladung des entladenen Batteriesystems
sollte spätestens innerhalb einer Woche erfolgen.
Wenn nach Netzwiederkehr die Spannung und die Frequenz
innerhalb der Toleranz liegen, schalten sich die Gleichrichter
selbsttätig wieder zu. Die Versorgung des Wechselrichters
über
Ladegleichrichter lädt die Batterie.
Der LED Bargraph (LED Kette oberhalb des Piktogramms)
gibt während dieses Betriebszustandes die verbleibende
Batteriekapazität wieder (s. Kapitel 8.1.1, S. 44 ff).
6.1.3

Bypassbetrieb

Netz

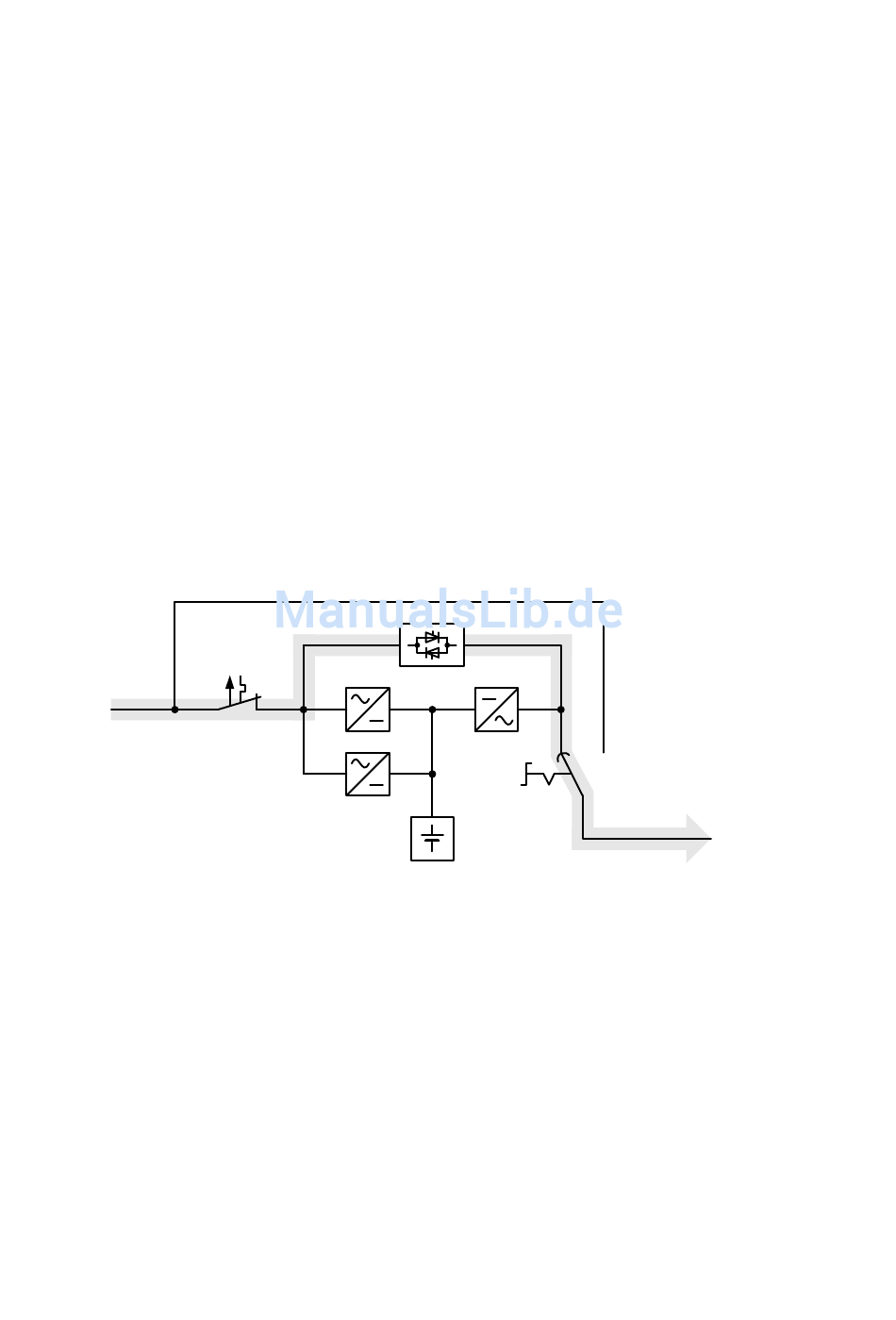

Schematische
Darstellung
Bei einer Überlastung oder Übertemperaturerkennung des
Wechselrichters, z.B. auch bei Erkennung eines Wechsel-
richterdefektes, erfolgt die Spannungsversorgung des Ver-
brauchers lückenlos über die automatisch sich zuschaltende
elektronische Umschalteinrichtung (EUE), signalisiert durch
die LED Bypass.
das Netz wird
Handumgehungspfad
Netzeingangs-
sicherungs-
automat
Lade GR
Batterie
wieder aufgenommen
GR WR
EUE
Hand-
umgehung
39
und der
Energiefluss bei
gestörtem WR
Gesicherte
Schiene:
Verbraucher
