Dieser im allgemeinen Sprachgebrauch „Online"-Betrieb ge-
nannte Betriebszustand gewährleistet den höchsten Schutz,
insbesondere bei Netzschwankungen und Netzausfällen, da
die Verbraucher in dieser Betriebsart kontinuierlich und unter-
brechungsfrei mit sicherer und „sauberer" Spannung versorgt
werden.
Der LED Bargraph (LED Kette oberhalb des Piktogramms)
gibt während dieses Betriebszustandes die aktuelle Auslas-
tung der USV wieder (s. Kapitel 6, S. 36ff).
5.3.2
Batteriebetrieb / Autonomiebetrieb
Netz
Schematische
Darstellung
Das Netz hält das geforderte Toleranzfenster nicht ein bzw.
ist ausgefallen. In diesem Fall erfolgt lückenlos die Bereit-
stellung elektrischer Energie an den Wechselrichter aus der
geladenen Batterie. Die Stromversorgung von Verbrauchern
wird dadurch auch bei Netzausfall gesichert. Der Batterie wird
dabei Kapazität entnommen, sie wird entladen. Signalisiert
wird dies durch das Leuchten des Batterie-Symbols (LED
Battery), begleitet durch einen intermittierenden Signalton
zunächst alle 4 Sekunden, kurz vor Abschaltung sekündlich.
Der anfängliche Alarm lässt sich durch Drücken der Taste
autom.
Bypass
GR
WR
~
~
~
Lade GR
Batterie
gesicherte
Schiene :
Verbraucher
30

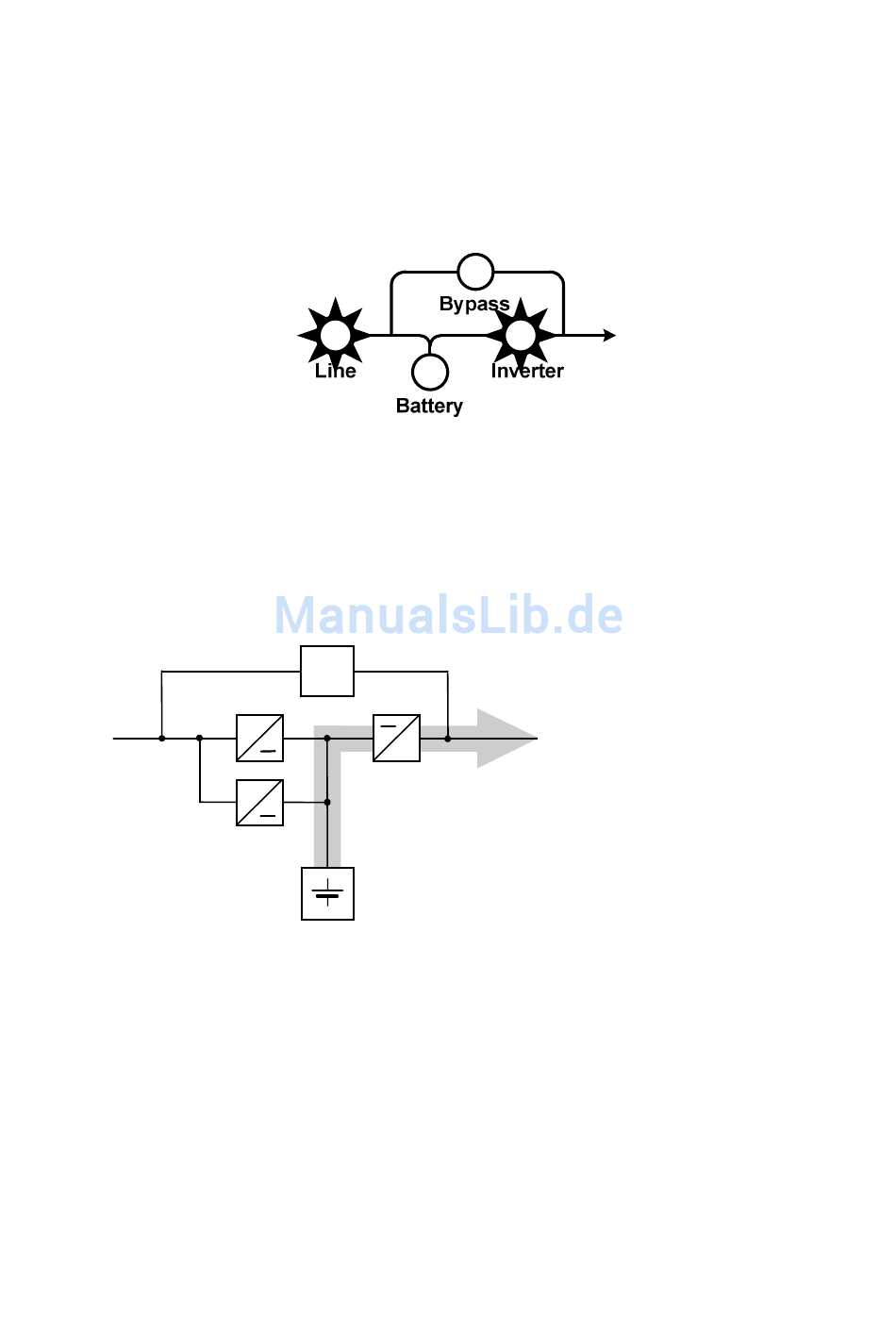

Energiefluss bei
gestörtem Netz
