6.1
Betriebszustände
Es wird zwischen den folgenden Betriebsarten unterschieden:
Betrieb bei vorhandenem Netz (6.1.1)
Betrieb bei gestörtem Netz (6.1.2)
Betrieb bei gestörtem Wechselrichter (6.1.3)
Handumgehung (6.1.4)
6.1.1
Normalbetrieb
Netz

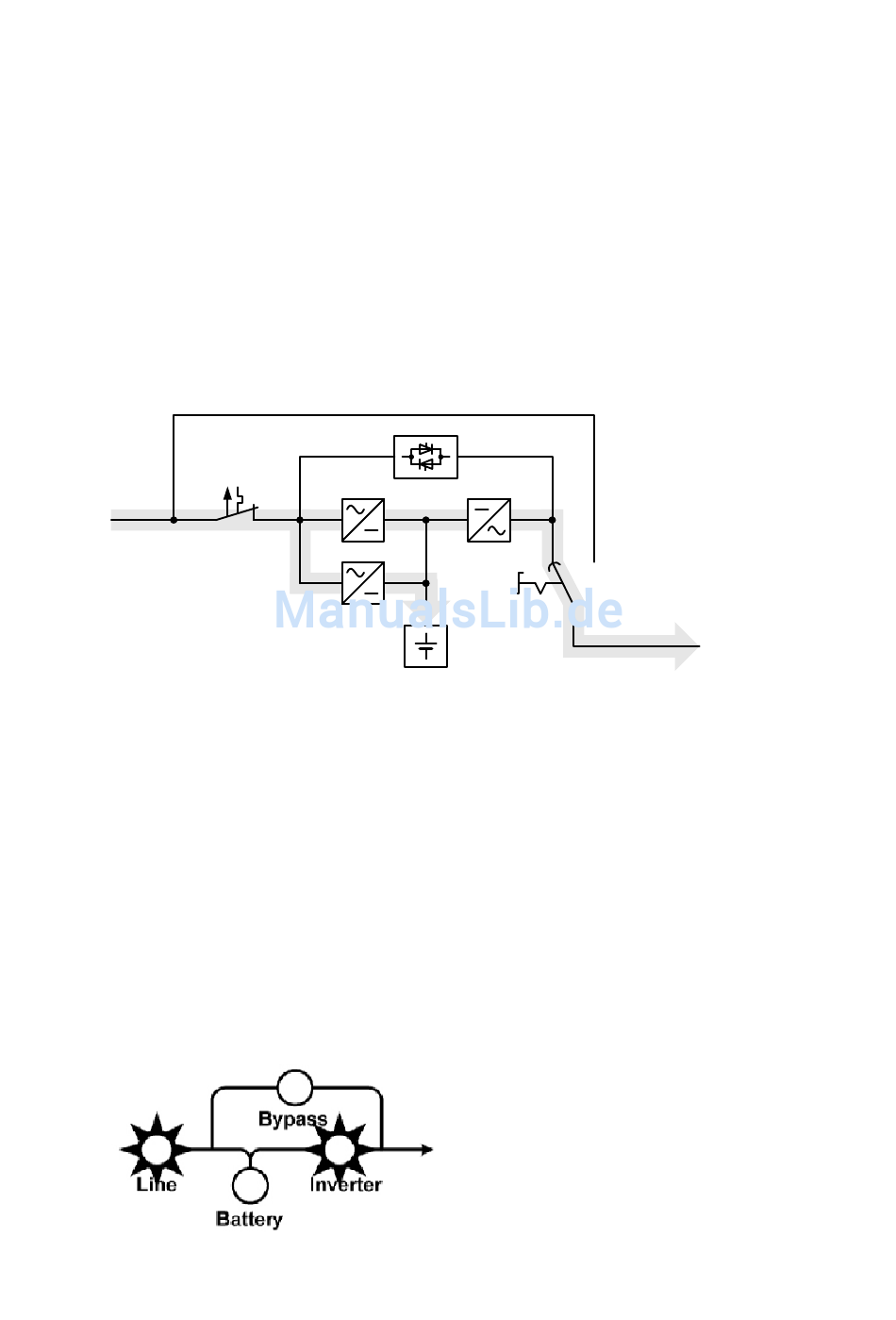

Schematische
Darstellung
Wurde die USV an einen geeigneten Netzanschluss
angeschlossen, kann mit dem Hauptschalter der USV der
Betrieb aufgenommen werden. Üblicherweise bleibt die USV
kontinuierlich in Betrieb. Die USV versorgt nun den Ausgang
mit Spannung, signalisiert durch das Leuchten des Symbols
Netz (LED Line) und Wechselrichter (LED Inverter).
Dieser im allgemeinen Sprachgebrauch „Online"-Betrieb ge-
nannte Betriebszustand gewährleistet den höchsten Schutz,
insbesondere bei Netzschwankungen und Netzausfällen, da
die Verbraucher in dieser Betriebsart kontinuierlich und
unterbrechungsfrei mit sicherer und „sauberer" Spannung
versorgt werden.
Handumgehungspfad
GR
Netzeingangs-
sicherungs-
automat
Lade GR
Batterie
WR
EUE
Hand-
umgehung
37
Energiefluss bei
vorhandenem Netz
Gesicherte
Schiene:
Verbraucher
