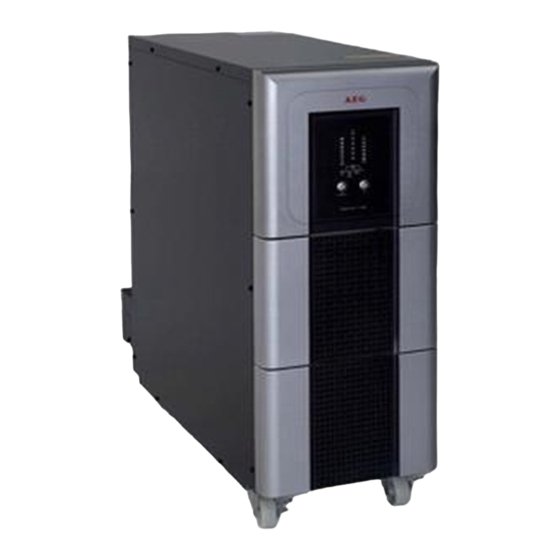

- Seite 1 BETRIEBSANLEITUNG USV PROTECT C. PROTECT C. 6000 (S) PROTECT C. 10000 (S)
- Seite 3 Wir bedanken uns, dass Sie sich für den Kauf der PROTECT C. USV von AEG Power Solutions entschieden haben. Die nachfolgenden Sicherheitshinweise sind wichtiger Bestandteil der Betriebsanleitung und werden Sie vor Problemen durch Fehlbedienung oder vor möglichen Gefahren schützen. Lesen Sie deshalb diese Anleitung...
-
Seite 4: Instruktionspflicht
Hinweise zur vorliegenden Betriebsanleitung Instruktionspflicht Diese Betriebsanleitung hilft Ihnen, die Unterbrechungsfreie StromVersorgung ( USV ) PROTECT C. 6000 (S) oder PROTECT C. 10000 (S) sowie die dazu gehörigen externen Batterieeinheiten PROTECT C. 6000 BP oder PROTECT C. 10000 BP, nachstehend zusammengefasst als PROTECT C. bezeichnet, bestimmungsgemäß, sicher und sachgerecht zu installieren und zu betreiben. -
Seite 5: Handhabung
Verpflichtungen Gewährleistungszusagen, Serviceverträge usw. ohne Vorankündigung annullieren, wenn andere als Original AEG oder von AEG gekaufte Ersatzteile zur Wartung und Reparatur verwendet werden. Handhabung Der PROTECT C. ist konstruktiv so aufgebaut, dass alle für die Inbetriebnahme und den Betrieb notwendigen Maß- nahmen ohne Eingriff in das Gerät vorgenommen werden... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur vorliegenden Betriebsanleitung......4 Allgemeine Informationen............8 Die Technik .................8 Systembeschreibung............9 Technische Daten .............12 Sicherheitsbestimmungen ............16 Wichtige Anweisungen und Erläuterungen .......16 Unfallverhütungsvorschriften..........16 Qualifiziertes Personal ............17 Sicherheitshinweise für PROTECT C........17 CE-Zertifikat ..............21 Einrichten ................22 Auspacken und Prüfen............22 Transport zum Aufstellort ..........23 Aufstellung ................24 Übersicht Anschlüsse, Bedien- / Anzeigeelemente...25 4.4.1... - Seite 7 Inbetriebnahme................35 Betriebszustände ..............37 6.1.1 Normalbetrieb ............37 6.1.2 Batteriebetrieb / Autonomiebetrieb ......38 6.1.3 Bypassbetrieb ............39 6.1.4 Handumgehung ............40 6.1.5 Geräteüberlast ............41 Schnittstellen und Kommunikation...........42 Computer-Schnittstelle RS232 ..........42 Kommunikationsslot ............42 Shutdown- und USV Management Software.....43 Anzeigen und Problembehandlung..........44 8.1.1 Signalisierung ............44 8.1.2 Tabellarische Übersicht der LED-Anzeigen / Warntöne ........46 Störungen................48...
-
Seite 8: Allgemeine Informationen
Allgemeine Informationen Die Technik Der PROTECT C. ist eine Unterbrechungsfreie StromVersorgung (USV) für wichtige Verbraucher wie kleine Datencenter, Server, Netzwerkkom- ponenten, Telekommunikationseinrichtungen und ähnliche Verbraucher, bestehend aus: ♦ Netzfilter mit Überspannungsschutz (Geräteschutz / Klasse D) und Netzrückspeiseschutz ♦ Gleichrichterteil mit PFC-Logik (Leistungsfaktorkorrektureinheit) ♦... -
Seite 9: Systembeschreibung
Systembeschreibung Die USV wird zwischen dem öffentlichen Netz und den zu schützenden Verbrauchern angeschlossen. Das Leistungsteil des Gleichrichters wandelt die Netz- spannung in eine Gleichspannung zur Versorgung des Wechselrichters um. Die angewandte Schaltungstechnik (PFC) erlaubt eine sinusförmige Stromaufnahme und somit einen netzrückwirkungsarmen Betrieb. - Seite 10 Leistungshalbleitern Wechselrichters gesicherten Schiene anstehendes Spannungssystem von höchster Güte und Verfügbarkeit. Bei Netzstörungen (wie z.B. Stromausfällen) erfolgt die Span- nungsversorgung ohne jegliche Unterbrechung für den Verbraucher weiterhin vom Wechselrichter, der nunmehr seine Energie nicht mehr vom Gleichrichter bezieht, sondern aus der Batterie.
- Seite 11 Parallelsystem mit PROTECT C. 6000 (S) Anzahl USV Geräte Verfügbare Leistung 6 kVA 12 kVA 18 kVA Aktiver Redundanz- 6 kVA 12 kVA grad 6 kVA Parallelsystem mit PROTECT C. 10000 (S) Anzahl USV Geräte Verfügbare Leistung 10 kVA 20 kVA 30 kVA Aktiver Redundanz-...
-
Seite 12: Technische Daten
Technische Daten Typenleistung 6000 VA (cos ϕ = 0.7 ind.) PROTECT C. 6000 (S) 4200 W 10000 VA (cos ϕ = 0.7 ind.) PROTECT C. 10000 (S) 7000 W USV-Eingang 1ph~ / N / PE Nennanschlussspannung 220 / 230 / 240 Vac Spannungsbereich ohne 176 Vac –... - Seite 13 (Rückschaltung bei abklingender Überlast = Last < 90%) Überlastverhalten bei bis 105% kontinuierlich; Batteriebetrieb > 105% für 10 s Kurzschlussverhalten 3 x I für 300 ms Batterie Überbrückungszeit (Nennlast mit USV interner Batterie) PROTECT C. 6000 8 min. PROTECT C. 10000 5 min.
- Seite 14 Verschlossen, wartungsfrei PROTECT C. 6000 12 V 7,2 Ah x 20 PROTECT C. 10000 12 V 9 Ah x 20 PROTECT C. 6000 BP 12 V 7,2 Ah x 20 PROTECT C. 10000 BP 12 V 9 Ah x 20 „S”-Versionen mit verstärktem Batterieladegleichrichter zur Speisung externer Batterie-...
- Seite 15 Aufstellhöhe Bis 1000 m bei Nennleistung Bei Nutzung oberhalb von 1000 m NN ergibt sich eine Leistungsminderung wie folgt: Höhe(m) 1000 1500 2000 2500 3000 Leistung 100% Gehäusefarbe Blackline Gewicht: PROTECT C. 6000 90 kg PROTECT C. 6000 (S) 35 kg PROTECT C.
-
Seite 16: Sicherheitsbestimmungen
Sicherheitsbestimmungen Wichtige Anweisungen und Erläuterungen Vorschriftsmäßiges Bedienen und Instandhalten sowie das Einhalten nachstehend aufgeführten Sicherheits- bestimmungen sind zum Schutz des Personals und zur Einhaltung der Einsatzbereitschaft erforderlich. Das Personal, das die Geräte auf-/abbaut, in Betrieb nimmt, bedient, instandhält, muss diese Sicherheitsbestimmungen kennen beachten. -
Seite 17: Qualifiziertes Personal
♦ Spannungsfrei schalten ♦ Gegen Wiedereinschalten sichern ♦ Spannungsfreiheit feststellen ♦ Erden und kurzschließen ♦ Benachbarte, unter Spannung stehende Teile abdecken oder abschranken Qualifiziertes Personal Der PROTECT C. darf nur von Fachkräften, die die jeweils gültigen Sicherheits- Errichtungsvorschriften beherrschen, transportiert, aufgestellt, angeschlossen und gewartet werden. - Seite 18 Der Ausgang kann unter Spannung stehen, auch wenn die USV nicht an die Netzversorgung angeschlossen ist, da die USV eine eigene interne Stromversorgung besitzt (Batterie)! Das Gerät muss aus Gründen des Perso- nenschutzes ordnungsgemäß geerdet werden! Der PROTECT C. darf nur mit einer VDE-geprüften Netzan- schlussleitung mit Schutzleiter an 220 V / 230 V / 240 V- Wechselspannungsnetzen mit Schutzerdung betrieben bzw.
- Seite 19 ♦ Wird die USV aus kalter Umgebung in den Aufstellungsraum gebracht, kann Betauung auftreten. Vor Inbetriebnahme muss die USV absolut trocken sein. Deshalb eine Akklimatisationszeit von mindestens zwei Stunden abwarten. ♦ Niemals Netzeingang und USV-Ausgang miteinander verbinden! ♦ Dafür Sorge tragen, dass keine Flüssigkeiten oder Fremdkörper in die Gehäuse gelangen! ♦...
- Seite 20 Batterien können Stromschläge und hohe Kurz- schlussströme verursachen. Treffen Sie daher folgende Vorsichtsmaßnahmen, wenn Sie mit Batterien arbeiten: ♦ Legen Sie Uhren, Ringe und andere Gegenstände aus Metall ab! ♦ Verwenden Sie nur Werkzeug mit isolierten Griffen!
-
Seite 21: Ce-Zertifikat
CE-Zertifikat... -
Seite 22: Einrichten
Waren zu prüfen, und nehmen Sie den Schaden in Anwesenheit des Mitarbeiters des Transportunternehmens auf, um ihn innerhalb von acht Tagen ab Lieferung über den AEG-Repräsentanten bzw. -Händler zu melden. Überprüfen Sie den Inhalt der Lieferung auf Vollstän- digkeit: ♦ PROTECT C. (S) mit 6000 oder 10000 VA ♦... -
Seite 23: Transport Zum Aufstellort
Handhaben Sie die Komponenten mit Vorsicht. Bedenken Sie insbesondere deren Gewichte. Ziehen Sie ggfs. eine zweite Person hinzu. Transport zum Aufstellort Der PROTECT C. ist zum einfachen Transport an den vorgesehenen Aufstellort mit Transportrollen ausgestattet. Es empfiehlt sich die USV dort aufzustellen, wo: ♦... -
Seite 24: Aufstellung
Aufstellung Beim Aufstellen der USV-Anlage und deren externen Batterie- einheiten (Sonderzubehör) ist folgendes zu beachten: ♦ Die Auflagefläche muss glattflächig und zur Ver- meidung von Vibrationen und Stößen ausreichende Festigkeit und Stabilität aufweisen. ♦ Achten Sie auf ausreichende Tragfähigkeit, insbeson- dere beim Einsatz in Verbindung mit externen Batterieeinheiten (Sonderzubehör). -
Seite 25: Übersicht Anschlüsse, Bedien- / Anzeigeelemente
Übersicht Anschlüsse, Bedien- / Anzeigeelemente 4.4.1 Vorderansicht PROTECT C. 6000 (S) PROTECT C. 10000 (S) -
Seite 26: Display
4.4.2 Display Erläuterungen: OFF-Taster (Aus) ON -Taster (Ein) / Alarm aus Orangefarbene LED Umgehung (Bypass) Grüne LED Wechselrichter (Inverter) Orangefarbene LED Batterie (Battery) Grüne LED Netzstatus (Line) 7 – 11. LED Bargraph ( 7-10 grün, 11 orangefarben) für USV Auslastung bzw. verbleibende Batteriekapazität LED Last (0-35%) Batteriekapazität (81-100%) LED Last (36-55%) -
Seite 27: Rückseitige Ansicht (Anschlüsse)
4.4.3 Rückseitige Ansicht (Anschlüsse): PROTECT C. 6000 (S) PROTECT C. 10000 (S) - Seite 28 Erläuterungen: Anschlussklemmen für Netz-Ein- und Ausgang, zusätzlich Klemmenpaar für Einstellung Einzel- oder Parallelbetrieb Manueller Handumgehungsschalter Netzeingangssicherungsautomat Anschlusseinheit für externes Batteriemodul Konnektoren für Parallelbetrieb Kommunikationsslot für optionale Erweiterungskarten: SNMP, AS/400, USB Kommunikationsschnittstelle RS232 (Sub-D9) Lüfter (Achtung: 10 cm Mindestfreiraum hinter Lüfter zum freien Ausblasen beachten!)
-
Seite 29: Elektrischer Anschluss
Elektrischer Anschluss Vorsicht Vor Beginn der Arbeiten ist sicher zu stellen, dass die Anschlusskabel spannungsfrei sind und keine Spannung eingeschaltet werden kann. Um eine Deformation der Tragschiene zu vermeiden und den Fuß der Anschlussklemme von Torsionskräften freizuhalten, empfiehlt es sich, beim Anziehen der Klemmschraube am Kabel gegen zu halten. -
Seite 30: Sicherheit Des Personals
Sicherheit des Personals Beim Aufstellen der USV-Anlage und deren externen Batterie- einheiten (Sonderzubehör) ist folgendes zu beachten: ♦ Spannungsfrei schalten ♦ Gegen Wiedereinschalten sichern ♦ Spannungsfreiheit feststellen ♦ Erden und kurzschließen ♦ Benachbarte, unter Spannung stehende Teile abdecken oder abschranken Netzanschluss (allgemein) Um eine korrekte Funktionsweise der USV und ihrer Zusatzeinrichtungen zu gewährleisten, ist es notwendig, die... -
Seite 31: Anschlussquerschnitte Und Absicherung
5.2.2 Anschlussquerschnitte und Absicherung Entnehmen Sie die erforderlichen Mindestdimensionierungen der folgenden Tabelle: Typ PROTECT C. 6000 (S) C. 10000 (S) Querschnitte Netzzuleitung 6 mm 10 mm Verbraucher- 6 mm 10 mm anschlussleitung Absicherung Netzsicherung 32 A 50 A Anschlussquerschnitte und Absicherung Netzanschluss 5.3.1 Vorbereitung für den einphasigen Netzanschluss... -
Seite 32: Anschluss Der Einphasigen Eingangsnetzspannung
Die USV steht unter Spannung, die gefährlich sein kann. Gerät darf durch ausgebildetes Fachpersonal installiert und ggfs. geöffnet werden. Reparaturen dürfen nur qualifizierten Kundendienstmitarbeitern durchgeführt werden! 5.3.2 Anschluss der einphasigen Eingangsnetzspannung Um die Sicherheit des Personals während der Installationsarbeit zu gewährleisten, vergewissern Sie sich, dass die Anschlüsse unter folgenden Bedingungen durchgeführt werden: ♦... -
Seite 33: Vorbereitung Der Abgangsverkabelung
5.3.3 Vorbereitung der Abgangsverkabelung Bevor Sie den Anschluss der Verbraucher an die USV vornehmen, notwendig, dass angegebene Nennleistung auf dem Typenschild größer oder gleich ist wie die Summe der Verbraucherleistungen. Der Abgang des PROTECT C. sollte in einer Unterverteilung weitere voneinander getrennte Stromkreise speisen. Auf die selektive Auslegung der Absicherung ist zu achten. -
Seite 34: Erweiterung Durch Externe Batteriemodule
♦ Netzeingangssicherungsautomaten (Pos. 3 S. 27/ 28) in Stellung „OFFf“ bringen. Die Verbraucher wie folgt anschließen: Verbinden Sie die mit „OUTPUT“ gekennzeichneten USV- Klemmen / PE = Erde, N = Neutralleiter, L = Phase mit den zugehörigen Klemmen Ihrer USV - Unterverteilung. Erweiterung durch externe Batteriemodule Durch den Anschluss externer Batteriemodule besteht die Möglichkeit,... -
Seite 35: Mechanische Blockierung Des Protect C
Überprüfen Sie die korrekte Zusammengehörigkeit von USV und Batterieeinheit. Verbinden Sie mit der beiliegenden Batterie- anschlussleitung die beiden Batteriekonnektoren. Achten Sie beim Anschluss darauf, dass die Stecker zügig und fest in die Batteriekonnektoren eingesteckt werden. Verfahren Sie mit der ggfs. 2. und 3. Batterieerweiterung analog zu obig Beschriebenem. - Seite 36 Werkseitige Voreinstellung: Es erfolgt eine Versorgung der Verbraucher über den integrierten Bypass (Änderung der Konfiguration über die mitgelieferte Software „CompuWatch“ möglich). Ihre Verbraucher lassen Sie zunächst jedoch noch in ausgeschaltetem Zustand. Schalten Sie nun den Wechselrichter der USV ein. Halten Sie hierfür den ON-Taster für ca. 2 Sekunden gedrückt.
-
Seite 37: Betriebszustände
Betriebszustände Es wird zwischen den folgenden Betriebsarten unterschieden: Betrieb bei vorhandenem Netz (6.1.1) Betrieb bei gestörtem Netz (6.1.2) Betrieb bei gestörtem Wechselrichter (6.1.3) Handumgehung (6.1.4) 6.1.1 Normalbetrieb Energiefluss bei Handumgehungspfad vorhandenem Netz Netz Netzeingangs- sicherungs- automat Hand- Gesicherte Lade GR umgehung Schiene: Schematische... -
Seite 38: Batteriebetrieb / Autonomiebetrieb
Der LED Bargraph (LED Kette oberhalb des Piktogramms) gibt während dieses Betriebszustandes aktuelle Auslastung der USV wieder (s. Kapitel 8.1.1, S. 44 ff). 6.1.2 Batteriebetrieb / Autonomiebetrieb Energiefluss bei Handumgehungspfad gestörtem Netz Netz Netzeingangs- sicherungs- automat Hand- Gesicherte Lade GR umgehung Schiene: Schematische... -
Seite 39: Bypassbetrieb
Zur Abschaltung des Wechselrichters kommt es dann, wenn die Batteriespannung einen werkseitig fixierten Spannungs- mindestwert unterschreitet. Lagern Sie das Gerät niemals in diesem erreichten Zustand ein! Eine erneute Aufladung des entladenen Batteriesystems sollte spätestens innerhalb einer Woche erfolgen. Wenn nach Netzwiederkehr die Spannung und die Frequenz innerhalb der Toleranz liegen, schalten sich die Gleichrichter selbsttätig wieder zu. -
Seite 40: Handumgehung
Diese so genannte passive Redundanz schützt vor dem Totalausfall der Spannungsversorgung an der sicheren Schiene, jedoch würden sich in diesem jetzt erreichten Betriebszustand Netzfehler direkt auf den Verbraucher auswirken. Daher versucht die Elektronik permanent, wieder in den „Online“ / Normalbetriebszustand zurückzuschalten (z.B. -
Seite 41: Geräteüberlast
Die Handumgehung bietet dem Wartungs- und Instand- setzungspersonal die Möglichkeit, Arbeiten am PROTECT C. durchzuführen, ohne das Verbrauchernetz abschalten zu müssen. Ein Ausfall der Stromversorgung bei aktivierter Handumgehung führt zum Totalausfall der Ver- braucherversorgung. Daher sollte so schnell wie möglich wieder in den Normalbetriebs- zustand zurückgeschaltet werden. -
Seite 42: Schnittstellen Und Kommunikation
Für die Steuerung der USV und für das komfortable Auslesen von Statusmeldungen und Messwerten stehen Ihnen ver- schiedene Schnittstellen zur Verfügung. Das Schnittstellen- protokoll ist ausgerichtet auf den Betrieb mit der Shutdown und USV Management Software „CompuWatch“ von AEG. Benutzen Anschluss Ihres Lieferumfang beigefügte RS232 Kommunikationsleitung und... -
Seite 43: Shutdown- Und Usv Management Software
Shutdown- und USV Management Software Die speziell für diese Zwecke entwickelte AEG Software „CompuWatch“ kontrolliert kontinuierlich die Netzspeisung und den Zustand der USV. Zusammenspiel „intelligenten“ wird sichergestellt, dass die Verfügbarkeit der EDV Komponenten sowie die Datensicherheit gewährleistet werden. Die Shut-Down Software „CompuWatch“ unterstützt diverse Betriebssysteme, u.a. -
Seite 44: Anzeigen Und Problembehandlung
Anzeigen und Problembehandlung 8.1.1 Signalisierung OFF-Taster (Aus): Halten Sie die Taste für ca. 2 Sekunden gedrückt, um die USV auszuschalten. ON-Taster (Ein): Halten Sie zum Einschalten der USV die Taste für ca. 2 Sekunden gedrückt. Akustischen Alarm deaktivieren: Drücken Sie zum Ausschalten des Alarms die Taste während des anstehenden Alarms für ca. - Seite 45 LED Battery (Batterie): Die orangefarbene LED leuchtet auf, wenn die Energieversorgung aus dem Batteriesystem erfolgt. LED Line (Netzstatus): Die grüne LED leuchtet, wenn sich die anliegende Netzspannung im spezifizierten Toleranzbereich befindet. 7. bis 11. LED Bargraph als Maß der USV Auslastung bzw.
-
Seite 46: Tabellarische Übersicht Der Led-Anzeigen / Warntöne
8.1.2 Tabellarische Übersicht der LED-Anzeigen / Warntöne LED Display (siehe Kapitel 8 auf Seite 44) Warnsignal Betriebszustand 0% – 35% kein Auslastung 36% – 55% kein Auslastung 56% – 75% kein Auslastung 76% – 95% kein Auslastung 96% – 105% kein Auslastung 0% –... - Seite 47 Fortsetzung Übersicht der LED-Anzeigen / Warntöne LED Display (siehe Kapitel 8 auf Seite 44) Warnsignal Betriebszustand Ausgangsseitiger Dauerwarnton Kurzschluss BUS - Spannung Dauerwarnton anomal GS - Kreis fehlerhaft; 1 Signalton evtl. Batteriefehler jede Sekunde Batterieladegleich- Dauerwarnton richter fehlerhaft 1 Signalton Lüfterstörung jede Sekunde Störung am Wechsel-...
-
Seite 48: Störungen
Störungen Der PROTECT C. setzt detaillierte Fehlermeldungen ab, mit denen Sie oder das Servicepersonal schnell und präzise auftretende Störungen lokalisieren und deuten können. Finden Sie nachstehend Verfahrens-/ Lösungsvorschläge zur Problembeseitigung, u.a. unter Bezugnahme auf Fehlerbilder gemäß vorstehendem Kapitel 8.1.2: 8.2.1 Fehlermeldungen Meldung / Anzeige Ursache... - Seite 49 Meldung / Anzeige Ursache Lösung Dauer der Batterien nicht voll- Laden Sie die Batterien Notstromversorgung ständig aufgeladen für mindestens die kürzer als Sollwert. / Batterien gealtert Wiederaufladezeit gem. bzw. defekt. Kapitel 2.3 auf und überprüfen Sie ihre Kapazität. Bleibt das Problem bestehen, setzen Sie sich mit Ihrem Händ- ler in Verbindung.
-
Seite 50: Parallelbetrieb
Parallelbetrieb Funktionsweise PROTECT C. 6000 (S) und C. 10000 (S) wurden für den Parallelbetrieb in n+x -Technologie konzipiert („n“ steht hierbei für die Anzahl notwendiger Geräte zur Lastspeisung, „x“ für den Redundanzgrad). Bis zu maximal 3 Geräte gleichen Typs lassen sich zur Erhöhung der Ausgangsleistung und/oder Erzielung höherer Verfügbarkeit hierzu parallelschalten. -
Seite 51: Aufbau / Anschluss Parallelbetriebsfeld
Optional kann ein solches Parallelschaltfeld im Wandgehäuse inkl. externer HU sowie Einspeise- und Verbraucherverteilfeld auch von der AEG Power Solutions über Ihren Fachhändler bezogen werden. Aufbau / Anschluss Parallelbetriebsfeld Der Netzanschluss jeder einzelnen USV erfolgt analog der Beschreibung in Kapitel 5. -
Seite 52: Betrieb Der Usv Im Parallelverbund
Betrieb der USV im Parallelverbund Der Inbetriebnahmeprozess verläuft unkompliziert, benötigt kein Vorwissen und orientiert sich prinzipiell an der beschriebenen Vorgehensweise in Kapitel 6. Sollten Sie das Parallelbetriebsfeld von der AEG Power Solutions bezogen haben, so folgen Sie den speziellen Anweisungen der dort beiliegenden Betriebsanleitung. - Seite 53 Kontrollieren, dass alle Handumgehungsschalter „Maintenance Switch“ (Pos. 2, Seite 27/ 28) auf der Rückseite einer jeden USV sich in Stellung „Bypass“ befinden alle Netzeingangs- sicherungsautomaten (Pos. 3, S. 27/ 28) auf der Rückseite einer jeden USV sich in Stellung „OFF“ befinden.
- Seite 54 Spannungsversorgung Parallelbe- triebsschiene erfolgt nunmehr über integrierten elektronischen Umschalt- einrichtungen der eingesetzten USV-Systeme. Überprüfen Sie diesen Betriebszustand am Anzeigepanel jeder USV = Bypass (Kap. 6.1.3). Betätigen Sie nun Ihre zentrale externe Hand- umgehung: Wechseln Sie von Stellung „Umgehung“ auf „USV-Betrieb“, d.h. verbinden Sie Ihre Verbrau- cherschiene mit der USV Parallelbetriebsschiene.
-
Seite 55: Änderungen Am Parallelverbund
9.3.2 Änderungen am Parallelverbund Möchten Sie eine USV zum Parallelverbund hinzufügen oder eine USV aus dem Parallelverbund entfernen, so erfolgt dieser Schritt jeweils über die Rückführung der USV-Systeme in den BYPASS-Betriebszustand. Verbraucherspeisung durch Netzbetrieb! (kein USV-Schutz während dieser Maßnahme). Schalten Sie die Wechselrichter der USV-Systeme zunächst nacheinander aus (Betätigung der „OFF“-Taster). -
Seite 56: Wartung
Wartung Der PROTECT C. besteht aus modernen und verschleißarmen Bauelementen. Dennoch ist es empfehlenswert, zur Auf- rechterhaltung der ständigen Verfügbarkeit und der Betriebs- sicherheit, in regelmäßigen Abständen (mindestens jedoch alle 6 Monate) Sichtkontrollen (vor allem Batterie- und Lüfter- kontrollen) durchzuführen. VORSICHT! Arbeitsbereichabsicherung und die Sicher- heitsvorschriften unbedingt beachten! -
Seite 57: Sichtkontrolle
10.2.1 Sichtkontrolle Bei den Sichtkontrollen ist zu überprüfen, ob ... ♦ mechanische Beschädigungen oder Fremdkörper in der Anlage festgestellt werden können, ♦ leitende Schmutz- oder Staubablagerungen im Gerät vorhanden sind und ♦ Staubablagerungen zur Beeinträchtigung der Wärmezu- und -abfuhr führen. VORSICHT! Vor der folgenden Maßnahme ist der PROTECT C. -
Seite 58: Lagerung, Demontage Und Entsorgung
Lagerung, Demontage und Entsorgung 11.1 Lagerung Lange Lagerzeiten ohne gelegentliches Aufladen bzw. Entladen können zu einer dauerhaften Schädigung der Batterie führen. Wenn die Batterie bei Raumtemperatur (20°C bis 30°C) gelagert wird, kommt es aufgrund innerer Reaktionen zu einer Selbstentladung von 3 - 6% pro Monat. Die Lagerung bei Temperaturen über der Raumtemperatur sollte vermieden werden. -
Seite 59: Sachwortverzeichnis
Sachwortverzeichnis 12.1 Technische Begriffe DC/DC Booster Schaltungstechnik zur Anhebung einer Gleichspannung auf ein höheres Spannungsniveau Elektronische UmschaltEinrichtung Geräteschutz Begriff aus der Überspannungstechnik Der klassische Netzüberspannungsschutz besteht aus Blitzstromableiter (Klasse B), einem Überspannungs- schutz (Klasse C) und schließlich dem sog. Geräteschutz (Klasse D) – s.a. z.B. unter http://www.phoenixcontact.de (Themengebiet „TRABTECH“) IGBT... - Seite 60 Garantieschein Typ: …….……………….…............Gerätenummer: ………….…..……………....... Kaufdatum: ……………………...……………………..Händlerstempel / Unterschrift Irrtümer und Änderungen vorbehalten. AEG Power Solutions GmbH Emil-Siepmann-Straße 32 59581 Warstein-Belecke Deutschland Betriebsanleitung BAL 8000020472_01 DE...
