Montage
6.5.2.1

Anschluss der Schnittstelle RS-485

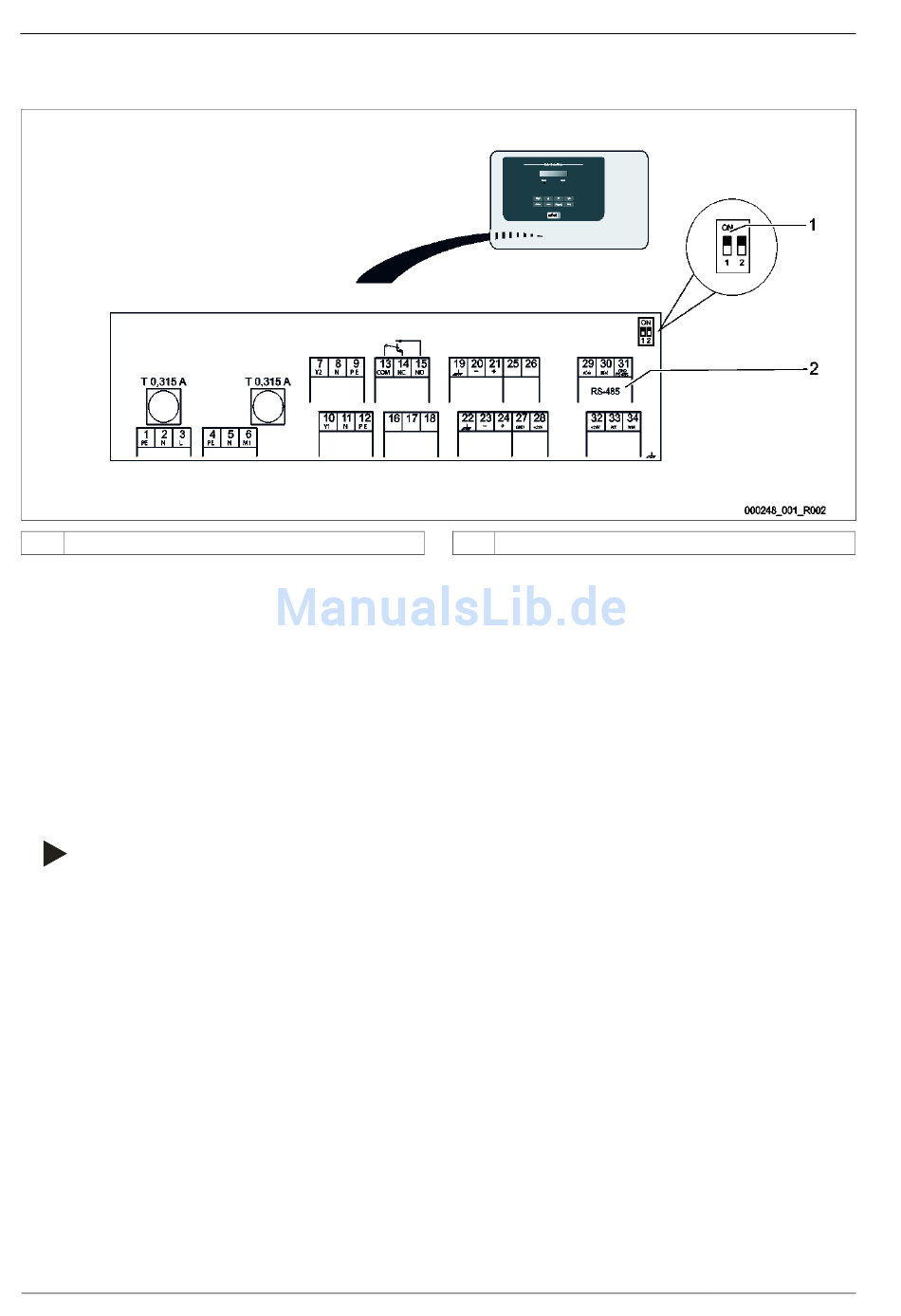

Grundplatine der Steuerung Control Basic.
1 DIP-Schalter 1
Gehen Sie wie folgt vor:
1. Öffnen Sie den Gehäusedeckel von der Steuerung Control Basic.
2. Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die Grundplatine an.
• Klemme 29 (A+)
• Klemme 30 (B-)
• Klemme 31 (GND)
3. Schließen Sie die Kabelabschirmung einseitig an.
• Klemme 22
4. Aktivieren Sie auf der Grundplatine die Abschlusswiderstände.
• Dip-Schalter 1
Hinweis!
Aktivieren Sie den Abschlusswiderstand, wenn das Gerät am Anfang oder am Ende eines RS-485-Netzes steht.
34 — Deutsch
2 Anschlussklemmen für die RS-485-Verbindung
