4 Gerätebeschreibung
4.1

Beschreibung

Der Variomat VS 1 ist eine pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation für Heiz- und Kühlwassersysteme. Im
Wesentlichen besteht der Variomat aus einer Steuereinheit mit Pumpen und mindestens einem Ausdehnungsgefäß. Eine Membrane im
Ausdehnungsgefäß trennt es in einen Luft- und einen Wasserraum. So wird das Eindringen von Luftsauerstoff in das
Ausdehnungswasser verhindert.
Der Variomat VS 1 bietet folgende Sicherheiten:
• Optimierung aller Abläufe zur Druckhaltung, Entgasung und Nachspeisung.
– Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung mit automatischer Nachspeisung.
– Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
– Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem Füll- und Nachspeisewasser.

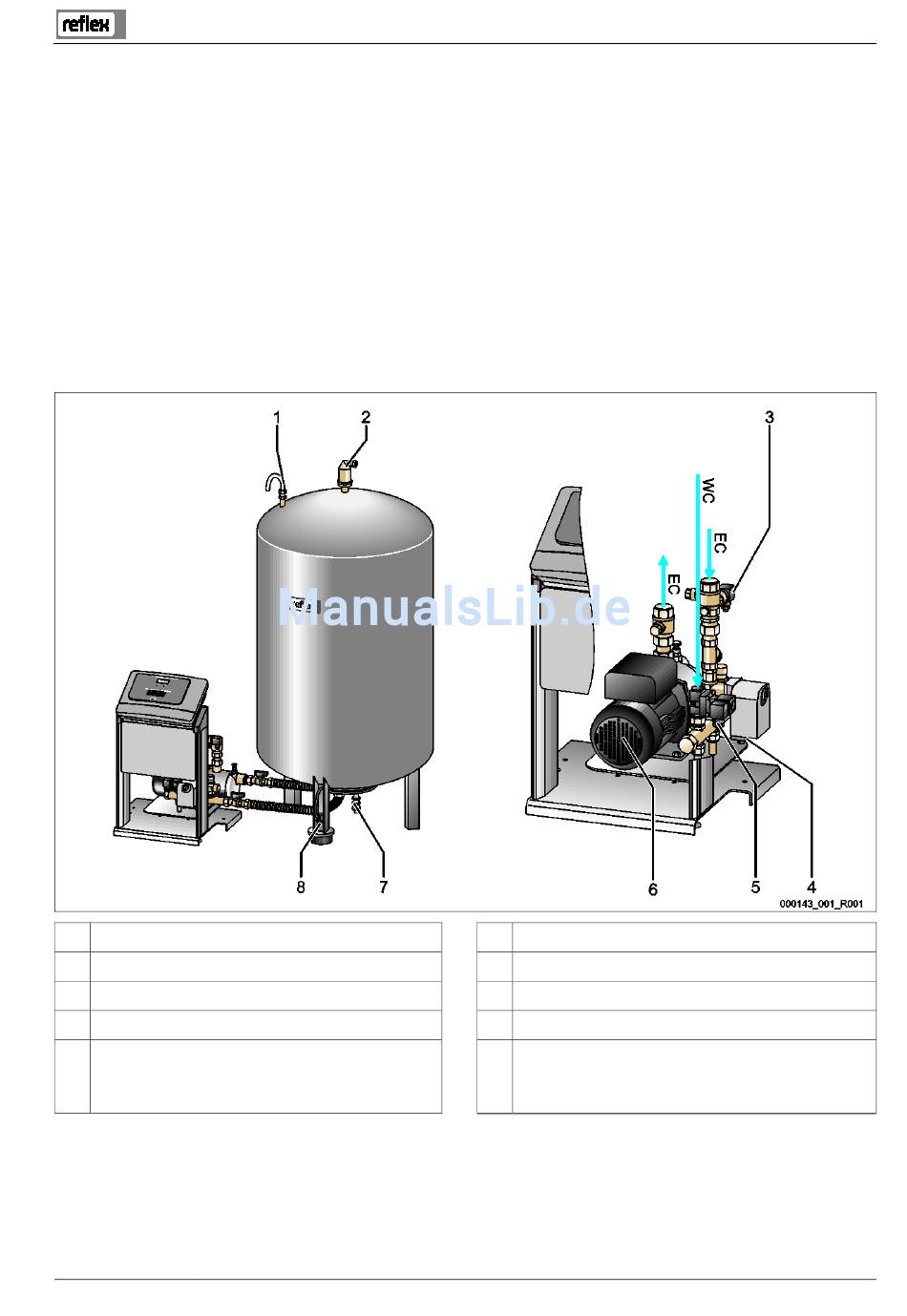

4.2 Übersichtsdarstellung
1 Be- und Entlüftung „VE"
2 Entgasungsventil „DV"
3 Drucksensor „PIS"
4 Überströmventil „PV"
5 Nachspeiseventil „WV"
6 Pumpe „PU"
7 Füll- und Entleerungshahn „FD"
8 Niveaumessung „LIS"
WC Anschluss Nachspeisung
EC Anschluss Entgasung
•
•
Variomat 1 — 06.07.2016 - Rev. B
Eingang für das gasreiche Wasser
Ausgang für das entgaste Wasser
Gerätebeschreibung
Deutsch — 9
