Erstinbetriebnahme
7.4 Gefäße mit Wasser füllen
Die folgenden Angaben gelten für die Geräte:
• Steuereinheit mit Grundgefäß.
• Steuereinheit mit Grundgefäß und einem Folgegefäß.
• Steuereinheit mit Grundgefäß und mehreren Folgegefäßen.
Anlagensystem
Heizungsanlage
Kühlsystem

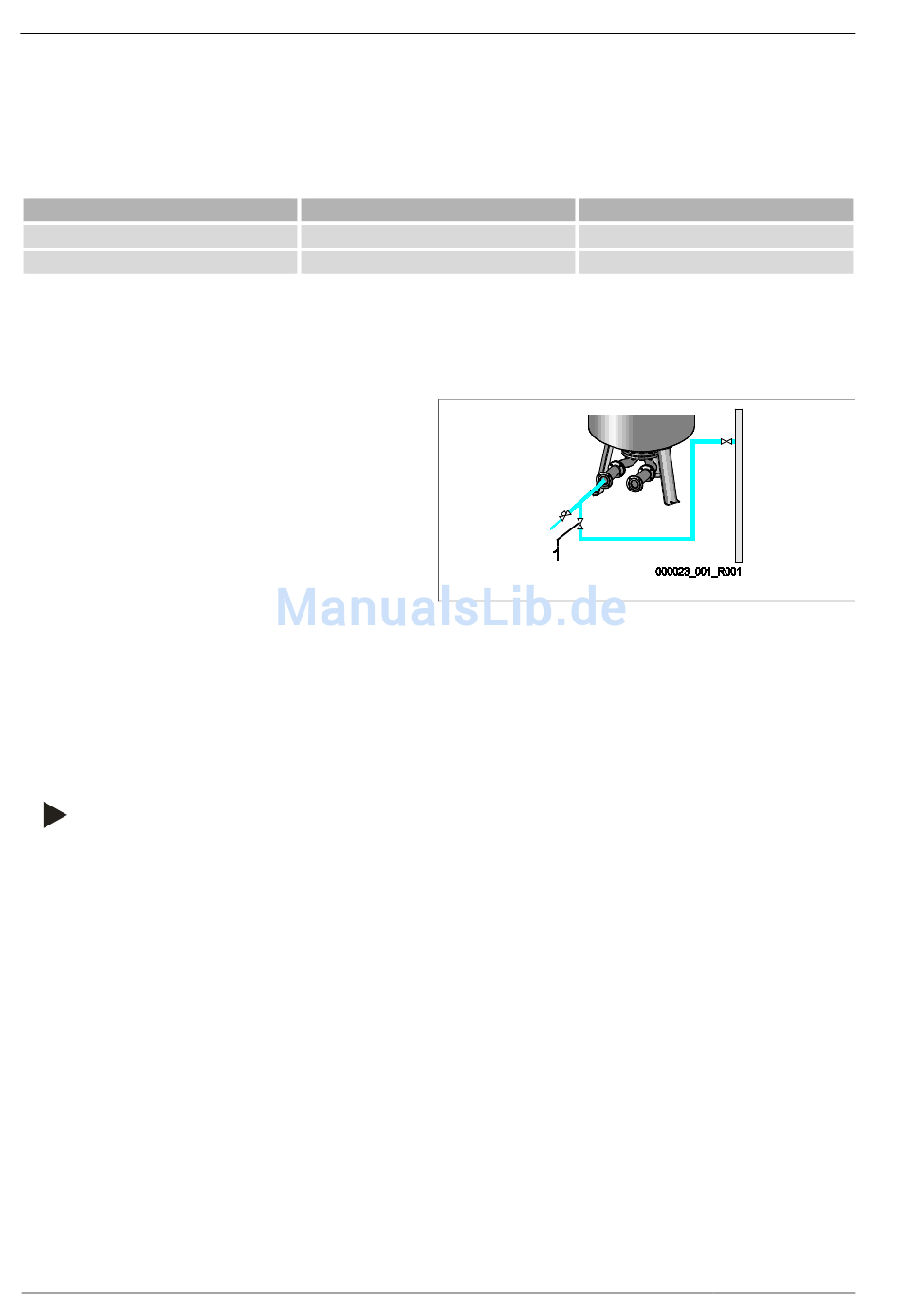

7.4.1 Füllen mit einem Schlauch
Bevorzugen Sie für das Füllen des Grundgefäßes mit Wasser einen Wasserschlauch, wenn die automatische Nachspeisung noch nicht
angeschlossen ist.
• Nehmen Sie einen entlüfteten, mit Wasser gefüllten
Wasserschlauch.
• Verbinden Sie den Wasserschlauch mit der externen
Wasserversorgung und dem Füll- und
Entleerungshahn „FD" (1) am Grundgefäß.
• Prüfen Sie, dass die Absperrhähne zwischen Steuereinheit
und Grundgefäß geöffnet sind (werksseitig in geöffneter
Stellung vormontiert).
• Füllen Sie das Grundgefäß mit Wasser, bis das Füllniveau
erreicht ist.
7.4.2 Füllen über das Magnetventil in der Nachspeisungl
Wechseln Sie aus dem Stoppbetrieb in den Handbetrieb und öffnen Sie das Magnetventil von der Nachspeisung bis das Füllniveau
erreicht ist.
• Drücken Sie die Taste „Manual" am Bedienfeld der Steuerung.
• Wählen Sie das Magnetventil von der Nachspeisung „WV1" an.
• Bestätigen Sie die Auswahl mit der Taste „OK" am Bedienfeld der Steuerung.
Hinweis!
Eine detaillierte Beschreibung zum Handbetrieb und die Anwahl des Nachspeisemagnetventils, siehe Kapitel 8.2
"Handbetrieb" auf Seite 48.
40 — Deutsch
Anlagentemperatur
≥ 50 °C (122° F)
< 50 °C (122° F)
Variomat 1 — 06.07.2016 - Rev. B
Füllniveau vom Grundgefäß
Ca. 30 %
Ca. 50 %
