Ausgabe 10/06
3.5.1

50/60-Hz-Einstellung

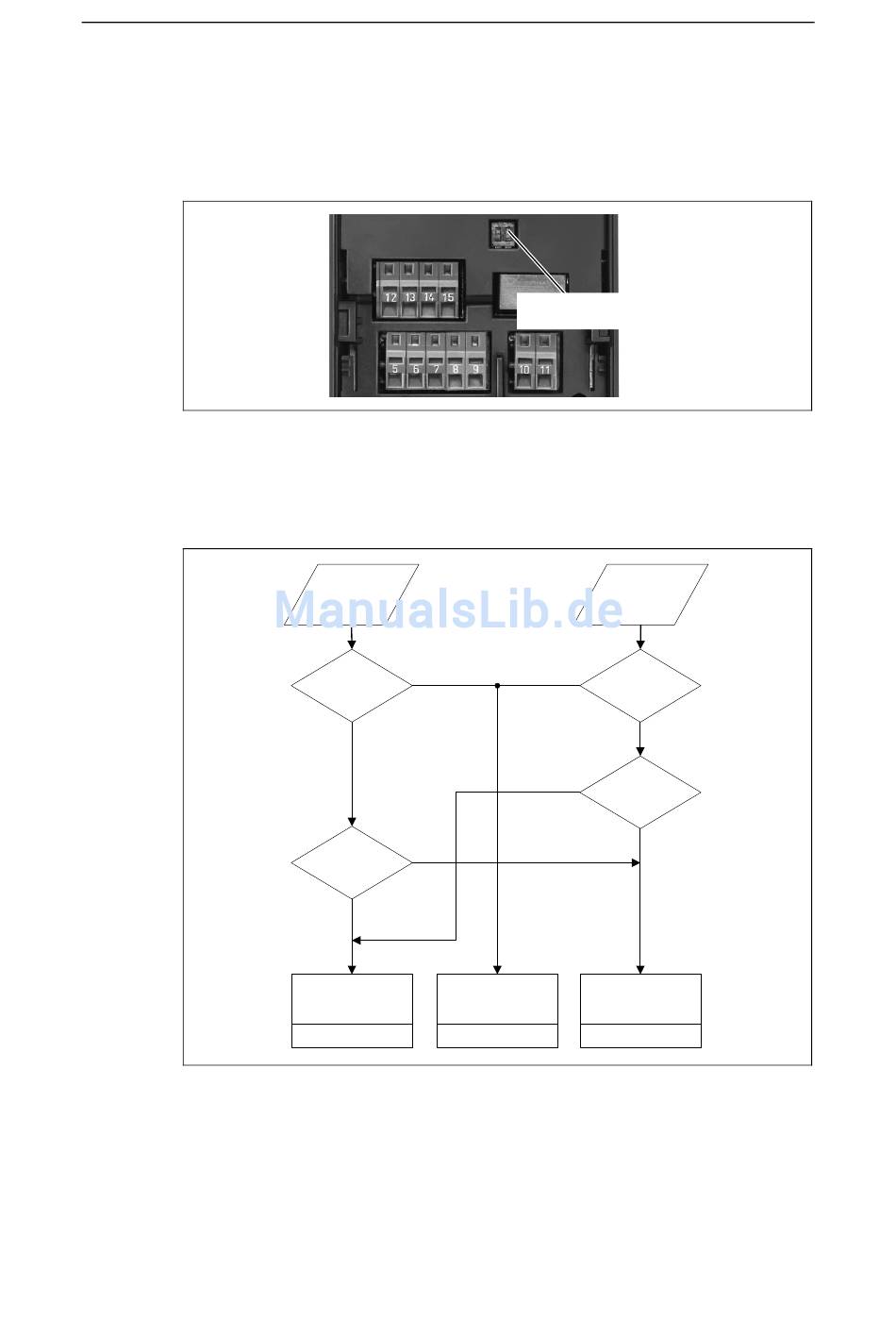

Über den 50/60-Hz-DIP-Schalter (siehe Bild 3-15)kann die werksseitige Frequenz-
einstellung ohne Parametrierung über ein Bedienfeld bzw. PC-Tool an
nordamerikanische Gegebenheiten angepasst werden.
Bild 3-15
Die Stellung des Schalters bestimmt den Wert des Parameters P0100 entspre-
chend dem nachfolgendem Diagramm (siehe Bild 3-16). Dabei bestimmt abge-
sehen von P0100 = 2 der 50/60-Hz-DIP-Schalter nach dem Zuschalten der Netz-
spannung die 50/60-Hz-Einstellung (Wert des Parameters P0100).
Bild 3-16
MICROMASTER 420 Betriebsanleitung
6SE6400-5AA00-0AP0
DIP-Schalter für 50/60-Hz-Umschaltung
Spannung
einschalten
ja
P0100 = 2
?
nein
nein
DIP2 = AUS
?
ja
Leistung in kW
Frequenz 50 Hz Frequenz 60 Hz
P0100 = 0
Wirkungsweise des 50/60-Hz-DIP-Schalters in Verbindung mit P0100
50/60-Hz-DIP-Schalter
für Frequenzeinstellung
Inbetriebnahme
P0010 = 1
ja
P0100 = 2
nein
P0100 = 1
Leistung in kW Leistung in hp
Frequenz 60 Hz
P0100 = 2 P0100 = 1
3 Funktionen
Schnell-
?
nein
?
ja
61
