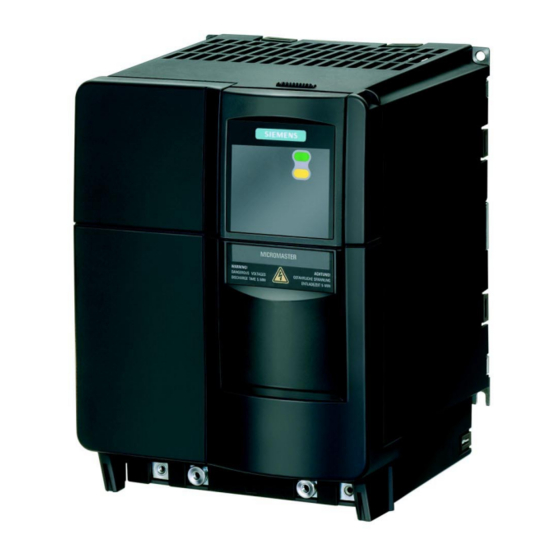

Siemens Micromaster 420 Anwenderhandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Gleichstromantriebe
  5. MICROMASTER 420
  6. Anwenderhandbuch

Siemens Micromaster 420 Anwenderhandbuch

Vorschau ausblenden Andere Handbücher für Micromaster 420:
Inhaltsverzeichnis

Werbung

Quicklinks

MICROMASTER 420
Parameterliste
Ausgabe 04/02
Anwender-Dokumentation
6SE6400-5BA00-0AP0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Micromaster 420

Inhaltszusammenfassung für Siemens Micromaster 420

  • Seite 1 MICROMASTER 420 Parameterliste Ausgabe 04/02 Anwender-Dokumentation 6SE6400-5BA00-0AP0...
  • Seite 2 Dokumentation zum MICROMASTER 420 Kurzanleitung Ist für die schnelle Inbetriebnahme mit SDP und BOP. Betriebsanleitung Liefert Informationen über Merkmale des MM420, wie Installation, Inbetriebnahme, Regelungsarten, Systemparameterstruktur, Störungsbehebung, Technischen Daten sowie die verfügbaren Optionen des MM420. Parameterliste Die Parameterliste enthält die Beschreibung aller Parameter in funktionaler Reihenfolge und strukturiert sowie mit ausführlicher Beschreibung.

  • Seite 3: Parameterliste

    Parameterliste Funktionspläne Fehler und Alarme MICROMASTER 420 Parameterliste Anwender-Dokumentation Gültig für Ausgabe 04/02 Umrichtertyp Software-Version MICROMASTER 420 V1.0 Ausgabe 04/02...
  • Seite 4 Die Bedienungsanleitung finden Sie auf der Doku-CD, die zusammen mit Ihrem Wechselrichter geliefert wird. Wenn Ihnen keine CD zur Verfügung steht, können sie diese über Ihre Siemens-Niederlassung vor Ort unter der Bestellnummer: 6SE6400-5AB00-1AP0 bestellen. Weitere Informationen finden Sie im Internet unter: http://www.siemens.de/micromaster...

  • Seite 5: Inhaltsverzeichnis

    Ausgabe 04/02 Parameter MICROMASTER 420 Parameter Diese Parameterliste ist nur in Verbindung mit der Bedienungsanleitung oder dem Referenzhandbuch des MICROMASTER 420 zu verwenden. Insbesondere sind alle Warnungen und Sicherheitshinweise in diesen Handbüchern zu beachten. Inhaltsverzeichnis Parameter........................7 Einführung zu MICROMASTER-Systemparametern ............. 7 Schnell-Inbetriebnahme (P0010=1) ................

  • Seite 7: Parameter

    Sie kann in den meisten Fällen in Verbindung mit den einfachen Ebene-2- Einstellungen verwendet werden. Das BiCo-System ermöglicht es, komplexe Funktionen zu programmieren. Boolesche und mathematische Beziehungen können zwischen Eingängen (digitalen, analogen, seriellen etc.) und Ausgängen (Umrichterstrom, Frequenz, Analogausgang, Relais, etc.) eingerichtet werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 8 12. Ebene Gibt die Ebene des Benutzerzugriffs an. Es gibt vier Zugangsebenen: Standard, Extended, Expert und Service. Die Anzahl der Parameter, die in der funktionalen Gruppe angezeigt werden, hängt von der in P0003 eingestellten Zugangsebene ab (Benutzer-Zugangsebene). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 9: Beschreibung

    Parameter ermöglicht auch die Auswahl einer benutzerdefinierten Parameterliste für die Schnell-Inbetriebnahme. Am Ende der Schnell-Inbetriebnahme setzen Sie P3900 = 1, um die erforderlichen Motorberechnungen durchzuführen, und setzen Sie alle anderen Parameter (nicht in P0010=1 enthaltene) auf ihre Voreinstellungen zurück. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 10: Anmerkung

    Das Rücksetzen der Parameter dauert ca. 10 Sekunden. Rücksetzen auf werksseitige Voreinstellungen. Sieben-Segment-Anzeige Diese Sieben-Segment-Anzeige ist folgendermaßen strukturiert: Segment Bit 15 14 13 12 Segment Bit Die Bedeutung der relevanten Bits in der Anzeige wird in den Status- und Steuerwortparametern beschrieben. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 11: Parameterbeschreibung

    Alarme / Warnungen / Überwachung Technologie-Regler (z. B. PID) Beispiel: P0004 = 22 gibt an, dass nur PID-Parameter angezeigt werden. Abhängigkeit: Parameter, deren Kopf die Angaben "Schnell-IBN: Ja" enthält, können nur bei P0010 = 1 (Schnellinbetriebnahme) verändert werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 12: Anzeigemodus

    Legt die Zeit fest, nach der die Display - Hintergrundbeleuchtung ausgeschaltet wird, wenn keine Tasten gedrückt wurden. Werte: P0007 = 0 : Hintergrundbeleuchtung immer ein (Voreinstellung) P0007 = 1-2000 : Anzahl Sekunden, nach der die Hintergrundbeleuchtung ausgeschaltet wird. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 13: Parameterschlüssel Für P0013

    QC. Nein Max: 65535 Details: Siehe Parameter P0013 (anwenderdefinierter Parameter). P0012 Parameterschlüssel für P0013 Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 65535 Details: Siehe Parameter P0013 (anwenderdefinierter Parameter). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 14 P0010 = 30 (Filter für Inbetriebnahmeparameter = Werkseinstellungen) und P0970 = 1 (Werkseinstellungen) setzen." Die Voreinstellungen von P0011 ("Parametersperre") und P0012 ("Parameterschlüssel") sind identisch." r0018 Firmware-Version Stufe Min: Datentyp: Float Einheit - Def: P-Gruppe: INVERTER Max: Zeigt die Versionsnummer der installierten Firmware an. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 15 CO: Gegl. Zwischenkreisspannung Stufe Min: Datentyp: Float Einheit V Def: P-Gruppe: INVERTER Max: Zeigt die aktuelle Zwischenkreisspannung an. r0027 CO: Ausgangsstrom Stufe Min: Datentyp: Float Einheit A Def: P-Gruppe: CONTROL Max: Zeigt den Effektivwert des Motorstroms an [A]. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 16 Einheit - Def: P-Gruppe: INVERTER Aktiv: nach Best. QC. Nein Max: Setzt den Wert von Parameter r0039 (Energieverbrauchszähler) auf 0 (Null) zurück. Mögliche Einstellungen: Kein Reset r0039: Reset auf 0 Abhängigkeit: Zum Zurücksetzen des Werts "P" drücken. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 17 NEIN Bit12 Motor Haltebremse aktiv NEIN Bit13 Motor Überlast NEIN Bit14 Rechtslauf NEIN Bit15 Umrichter Überlast NEIN Hinweis: Der Ausgang von Bit 3 (Fehler) wird bei digitalem Ausgang umgekehrt (Low-Pegel = Fehler, High-Pegel = kein Fehler). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 18 Bit08 JOG rechts NEIN Bit09 JOG links NEIN Bit10 Steuerung von AG NEIN Bit11 Reversieren NEIN Bit13 Motorpotentiometer höher NEIN Bit14 Motorpotentiometer tiefer NEIN Bit15 Vorort-/Fern-Bed. NEIN Details: Siehe 7-Segmentanzeige unter "Einführung zu den MICROMASTER 4xx-Systemparametern". MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 19 Hinweis: Normalerweise gilt: Strombegrenzung = Motornennstrom (P0305) x Motorstrombegrenzung (P0640). Dieser Wert ist kleiner oder gleich dem maximalen Umrichterausgangsstrom. Die Strombegrenzung kann reduziert werden, wenn die thermische Modellberechnung für den Motor auf eine mögliche Überhitzung hinweist. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 20 CO: Wirkstrom Stufe Min: Datentyp: Float Einheit A Def: P-Gruppe: CONTROL Max: Zeigt den Wirkanteil des Motorstroms an. Abhängigkeit: Gilt nur, wenn in P1300 (Regelungsart) die U/f-Steuerung ausgewählt ist; andernfalls wird der Wert 0 (Null) angezeigt. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 21 Bei Änderung von P0100 werden alle Motornennparameter sowie alle anderen Parameter, die von den Motornennparametern abhängen, zurückgesetzt (siehe P0340 - Berechnung der Motorparameter). Notiz: Einstellung P0100 = 2 (==> [kW], Standardfrequenz 60 [Hz]) wird nicht durch den DIP-Schalters 2 überschrieben (siehe Diagramm oben). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 22 Parameter r0200 = 0 zeigt an, dass kein Power-Stack gefunden wurde. P0201 Soll-Leistungsteil Codenummer Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: INVERTER Aktiv: nach Best. QC. Nein Max: 65535 Bestätigt das gefundene Leistungsteil (LT). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 23 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: INVERTER Max: Zeigt den MICROMASTER - Typ (siehe Tabelle) an. Mögliche Einstellungen: MICROMASTER 420 MICROMASTER 440 MICRO- / COMBIMASTER 411 MICROMASTER 410 reserviert MICROMASTER 440 PX MICROMASTER 430 r0204 Leistungsteil - Merkmale...
  • Seite 24 Details: Siehe P0290 (Umrichterreaktion bei Überlast) P0292 LT-Überlastwarnung Stufe Min: ÄndStat: Datentyp: U16 Einheit °C Def: P-Gruppe: INVERTER Aktiv: nach Best. QC. Nein Max: Legt die Temperaturdifferenz (in [°C]) zwischen der Umrichter-Übertemperaturabschaltung und den Warnschwellen fest. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 25: Warnung Bei I2T-Überlast

    Wird der Synchronmotor gewählt, stehen folgende Funktionen nicht zur Verfügung: P0308 Leistungsfaktor P0309 Motorwirkungsgrad P0346 Magnetisierungszeit P0347 Entmagnetisierungszeit P1335 Schlupfkompensation P1336 Schlupfgrenze P0320 Motormagnetisierungsstrom P0330 Motornennschlupf P0331 Nennmagnetisierungsstrom P0332 Nennleistungsfaktor P0384 Läuferzeitkonstante P1200, P1202, P1203 Fangen P1232, P1232, P1233 DC-Bremse MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 26 Motornennleistungsfaktor (cosPhi) von Typenschild - siehe Abbildung P0304. Abhängigkeit: Nur änderbar bei P0010 = 1 (Schnellinbetriebnahme). Nur sichtbar bei P0100 = 0 oder 2 (Motorleistung eingegeben in [kW]). Bei Einstellung 0 wird der Wert intern berechnet (siehe r0332). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 27 Legt den Motormagnetisierungsstrom in [%] relativ zu P0305 (Motornennstrom) an. Abhängigkeit: P0320 = 0: Der Motormagnetisierungsstrom wird durch - P0340 = 1 oder durch - P3900 = 1 - 3 (Ende Schnellinbetriebnahme) berechnet und im Parameter r0331 angezeigt. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 28 P-Gruppe: MOTOR Aktiv: Sofort QC. Nein Max: 6500.0 Gibt das Motorgewicht [kg] an. Hinweis: Dieser Wert wird im thermischen Motormodell verwendet. Der Wert wird normalerweise über P0340 (Motorparameter) automatisch berechnet, er kann jedoch auch manuell eingegeben werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 29 100 % means : ⋅ ratedmot 0305 r0373 Ständernennwiderstand [%] Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: MOTOR Max: Zeigt den Ständernennwiderstand des Motorersatzschaltbildes (Strangwert) in [%] an. Hinweis: 0304 ⋅ 100 % means : ratedmot 0305 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 30 Zeigt die Gesamtstreuzeitkonstante des Motors an. r0395 CO: Ständerwiderstand gesamt [%] Stufe Min: Datentyp: Float Einheit % Def: P-Gruppe: MOTOR Max: Zeigt den Ständerwiderstand des Motors in [%] des kombinierten Ständer-/Kabelwiderstands an. Hinweis: 0304 100 % means : ⋅ ratedmot 0305 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 31 Wenn der Parameter P0335 auf einen fremdgekühlten Motor geändert wird, erfolgt auch eine entsprechende Modifikation der Berechnung. Werden vom Benutzer Parameter wie P0344 (Motorgewicht) nicht eingegeben, wird ein auf einem Siemens- Motor basierender berechneter Wert verwendet. Bei Bedarf kann die Motorzeitkonstante mit P0611 geändert werden, was einer Überschreibung des berechneten Wertes gleichkommt.
  • Seite 32 Einstellung 99 (Freigabe BICO-Parametrierung) kann nur zurückgesetzt werden, wenn - P0700 (Befehlsquelle) oder - P0010 = 1, P3900 = 1 - 3 Schnellinbetriebnahme oder - P0010 = 30, P0970 = 1 Werkseinstellung. Notiz: Die Einstellung 99 (BICO) sollte nur von erfahrenen Anwendern verwendet werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 33 Motorpotentiometer (MOP) höher (Freq. größer) Motorpotentiometer (MOP) tiefer (Freq. kleiner) Festsollwert (Direktauswahl) Festsollwert (Direktausw. + EIN) Festsollwert (BCD-kodiert + EIN) Vorort-/ Fern-Bedienung Freigabe DC-Bremse Externer Fehler Zusatz-Frequenzsollwert sperren BICO Parametrierung freigeben Details: Siehe P0701 (Funktion von Digitaleingang 1). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 34: Funktion Digitaleingang

    Sollwert = USS COM-Link Cmd=CB COM-Link Sollwert = BICO Parameter Cmd=CB COM-Link Sollwert = MOP Sollwert Cmd=CB COM-Link Sollwert = Analog Cmd=CB COM-Link Sollwert = Festfrequenz Cmd=CB COM-Link Sollwert = USS BOP-Link Cmd=CB COM-Link Sollwert = USS COM-Link MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 35 NPN: Die Klemmen 5/6/7 müssen über Klemme 9 (0 V) verbunden sein. PNP: Die Klemmen 5/6/7 müssen über Klemme 8 (24 V) verbunden sein. r0730 Anzahl Digitalausgänge Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMMANDS Max: Zeigt die Anzahl der Digitalausgänge (Relais) an. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 36 Max: Zeigt den Status eines Analogeingangs an. Bitfelder: Bit00 Drahtbruch ADC 1 NEIN r0752 ADC-Eingangswert [V] Stufe Min: Datentyp: Float Einheit - Def: P-Gruppe: TERMINAL Max: Zeigt den geglätteten Analogeingangswert in Volt vor dem Skalierungsblock an. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 37: Adc-Glättungszeit

    (siehe P0757 bis P0760). Notiz: Ist die Überwachung aktiviert und eine Totzone festgelegt (P0761), dann wird ein Fehlerzustand generiert (F0080), wenn die analoge Eingangsspannung unter 50 % der Totzonenspannung absinkt. Details: Siehe Parameter P0757 bis P0760 (ADC-Skalierung) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 38 Def: 100.0 P-Gruppe: TERMINAL Aktiv: nach Best. QC. Nein Max: 99999.9 Setzt den Y2-Wert in [%] wie in P0757 beschrieben (ADC-Skalierung). Abhängigkeit: Beeinflusst P2000 bis P2003 (Bezugsfrequenz, -spannung, -strom oder -drehmoment) entsprechend des zu generierenden Sollwerts. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 39 P0761 = 0.1 V P0756 = 0 oder 1 P0761 > 0 P0758 < 0 < P0760 100 % ASPmax P0760 P0757 10 V 100% P0759 P0761 P0758 ASPmin Hinweis: P0761[x] = 0 : keine Totzone aktiv. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 40 Mögliche Einstellungen: Stromausgang Hinweis: Der Analogausgang ist als Stromausgang von 0 bis 20 mA ausgelegt. Bei einem Spannungsausgang mit einem Bereich von 0...10 V muss ein externer Widerstand von 500 Ohm an die Klemmen (12/13) angeschlossen werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 41 Beeinflusst P2000 bis P2003 (Bezugsfrequenz, -spannung, -strom oder -drehmoment) entsprechend des zu generierenden Sollwerts. P0780 y2-Wert DAC-Skalierung Stufe Min: ÄndStat: Datentyp: Float Einheit - Def: P-Gruppe: TERMINAL Aktiv: nach Best. QC. Nein Max: Bestimmt y2 der Ausgangskennlinie. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 42: Abhängigkeit

    Bei BICO muss P0700 auf 2 gesetzt sein (BICO freigeben). Die Standardeinstellung (EIN rechts) lautet Digitaleingang 1 (722.0). Eine andere Quelle ist nur möglich, wenn die Funktion von Digitaleingang 1 geändert wird (über P0701), bevor der Wert von P0840 geändert wird. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 43 Bei Auswahl eines der Digitaleingänge für AUS2 kann der Umrichter nur betrieben werden, wenn der Digitaleingang aktiv ist. Hinweis: AUS2 bedeutet sofortige Impulssperre; der Motor trudelt aus. AUS2 ist niedrig-aktiv, d. h. : 0 = Impulssperre. 1 = Betriebsbereitschaft. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 44 722.1 = Digitaleingang 2 (P0702 muss auf 99 gesetzt sein, BICO) 722.2 = Digitaleingang 3 (P0703 muss auf 99 gesetzt sein, BICO) 722.3 = Digitaleingang 4 (über Analogeingang, P0704 muss auf 99 gesetzt sein) Abhängigkeit: Nur aktiv wenn P0719 = 0 (ferne Auswahl der Befehls-/Sollwertquelle). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 45 "b - - r n" (Bits 0, 1 und 3 gesetzt) bedeutet, dass Parameter über PROFIBUS/CB, BOP und USS an COM- Link (RS485 USS), aber nicht über USS an BOP-Link (RS232) geändert werden können. Details: Die Beschreibung des binären Anzeigeformates wird unter "Einführung zu den MICROMASTER- Systemparametern" erläutert. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 46 : Letzte Fehlerabschaltung -3, Fehlerzeit Monat+Jahr Beispiel: P2115 wird als Quelle verwendet, wenn dieser Parameter über Echtzeit aktualisiert wurde. Andernfalls wird P2114 verwendet. Hinweis: P2115 kann über AOP, den Startvorgang, die Antriebsüberwachung, usw. aktualisiert werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 47 Firmware Versionsdaten Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMM Max: Firmware Versionsdaten Index: r0964[0] : Firma (Siemens = 42) r0964[1] : Produkttyp r0964[2] : Firmware-Version r0964[3] : Firmware-Datum (Jahr) r0964[4] : Firmware-Datum (Tag/Monat) Beispiel: Value Meaning r0964[0] SIEMENS r0964[1]...
  • Seite 48 Abweichung Soll- / Istwert NEIN Bit09 Steuerung von AG (PZD-Steuerung) NEIN Bit10 Maximalfrequenz erreicht NEIN Bit11 Warnung: Motorstrom Grenzwert NEIN Bit12 Motor Haltebremse aktiv NEIN Bit13 Motor Überlast NEIN Bit14 Rechtslauf NEIN Bit15 Umrichter Überlast NEIN MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 49: Rücksetzen Auf Werkseinstellung

    Überträgt bei Einstellung P0971 = 1 Werte aus dem RAM in den EEPROM. Mögliche Einstellungen: Gesperrt Start RAM->EEPROM Hinweis: Alle Werte im RAM werden in den EEPROM übertragen. Nach erfolgreicher Übertragung wird der Parameter automatisch auf 0 (Standardeinstellung) zurückgesetzt. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 50: Auswahl Frequenzsollwert

    CI: Main setpoint 2 Þ P1070 = 755 P1000 = r0755 CO: Act. ADC after scal. [4000h] P1075 CI: Additional setpoint Þ P1075 = 1050 P1000 = 1 r1050 CO: Act. Output freq. of the MOP MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 51 Siehe Parameter P1001 (Festfrequenz 1). P1003 Festfrequenz 3 Stufe Min: -650.00 ÄndStat: Datentyp: Float Einheit Hz Def: 10.00 P-Gruppe: SETPOINT Aktiv: Sofort QC. Nein Max: 650.00 Bestimmt den Sollwert für die Festfrequenz 3 (FF3). Details: Siehe Parameter P1001 (Festfrequenz 1). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 52 Festfrequenzen können über drei verschiedene Methoden ausgewählt werden. Parameter P1018 bestimmt die Auswahlmethode, Bit 2. Mögliche Einstellungen: Festfrequenz binärkodiert Festfrequenz binärkodiert + EIN-Befehl Festfrequenz BCD-kodiert + EIN-Befehl Details: In der Tabelle in P1001 (Festfrequenz 1) wird die Verwendung von Festfrequenzen beschrieben. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 53 722.1 = Digitaleingang 2 (P0702 muss auf 99 gesetzt sein, BICO) 722.2 = Digitaleingang 3 (P0703 muss auf 99 gesetzt sein, BICO) 722.3 = Digitaleingang 4 (über Analogeingang, P0704 muss auf 99 gesetzt sein) 19.D = MOP auf über BOP MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 54 722.1 = Digitaleingang 2 (P0702 muss auf 99 gesetzt sein, BICO) 722.2 = Digitaleingang 3 (P0703 muss auf 99 gesetzt sein, BICO) 722.3 = Digitaleingang 4 (über Analogeingang, P0704 muss auf 99 gesetzt sein) 19.8 = JOG rechts über BOP MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 55 BOP oder über eine externe Einheit, die über Digitaleingänge, USS, etc. mit dem Umrichter verbunden ist. Ist JOG links (Tippen links) gewählt, dann bestimmt dieser Parameter die Frequenz, mit der der Motor angesteuert wird. Abhängigkeit: P1060 und P1061 erhöhen bzw. verringern die Rampenzeiten für den Tippbetrieb. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 56 CI: Auswahl Hauptsollwert (HSW) Stufe Min: ÄndStat: Datentyp: U32 Einheit - Def: 755:0 P-Gruppe: SETPOINT Aktiv: nach Best. QC. Nein Max: 4000:0 Bestimmt die Quelle des Hauptsollwerts (HSW). Häufigste Einstellungen: = Analogeingangssollwert 1024 = Festfrequenzsollwert 1050 = Motorpotentiometersollwert (MOP-Sollwert) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 57 P1059 JOG-Frequenz links Abhängigkeit: P1055 (BI: Freigabe JOG rechts) oder P1056 (BI: Freigabe JOG links) bestimmt die Befehlsquelle von JOG rechts bzw. JOG links. Hinweis: P1055 = 0 und P1056 = 0 ==> Gesamtfrequenzsollwert wird ausgewählt. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 58 P2150.D (3.00) Beispiel: ON/OFF ADC output r0755 P1080 (f_min) -P1080 f_act P1080 (f_min) -P1080 Hinweis: Der hier eingestellte Wert gilt für beide Drehrichtungen. Unter bestimmten Umständen (z. B. Hoch-/Rücklauf, Strombegrenzung) kann der Motor unter der Mindestfrequenz arbeiten. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 59 Der hier eingestellte Wert gilt für beide Drehrichtungen. Die maximale Ausgangsfrequenz des Umrichters kann überschritten werden, wenn Folgendes aktiv ist: Slip compensation slip comp Flying restart slip Notiz: Die maximale Motordrehzahl hängt von mechanischen Begrenzungen ab. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 60 Ausblendfrequenz 4 Stufe Min: 0.00 ÄndStat: Datentyp: Float Einheit Hz Def: 0.00 P-Gruppe: SETPOINT Aktiv: Sofort QC. Nein Max: 650.00 Vermeidet mechanische Resonanzeffekte und unterdrückt Frequenzen im Bereich von +/- P1101 (Ausblendbandbreite). Details: Siehe P1091 (Ausblendfrequenz 1). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 61 Zeigt den Sollwert vor dem Hochlaufgeber (HLG) nach Modifizierung durch andere Funktionen an, z.B. * P1110 BI: Verhindere negativen Frequenzsollwert * P1091 - P1094 Ausblendfrequenzen, * P1080 Min. Frequenz, * P1082 Max. Frequenz, * Begrenzungen, * etc. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 62: Rücklaufzeit

    Das Einstellen einer zu kurzen Rampenrücklaufzeit kann zum Abschalten des Umrichters führen (Überstrom (F0001) / Überspannung (F0002)). Rampenzeiten wie folgt: P1060 / P1061 : Tippbetrieb (JOG-Betrieb) aktiv P1120 / P1121 : Normalbetrieb (EIN/AUS) ist aktiv P1060 / P1061 : Normalbetrieb (EIN/AUS) und P1124 sind aktiv MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 63 Rundungszeiten werden empfohlen, da sie eine abrupte Reaktion vermeiden und somit schädliche Auswirkungen auf die Mechanik verhindern. Notiz: Wird der Umrichter in einem Regelkreis eingebunden, so könnte die Rampenglättung ein Überschwingen der Ausgangsfrequenz bewirken und sollte abgeschaltet werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 64 BI: Auswahl HLG Freigabe Stufe Min: ÄndStat: Datentyp: U32 Einheit - Def: P-Gruppe: COMMANDS Aktiv: nach Best. QC. Nein Max: 4000:0 Definiert Befehlsquelle des HLG-Aktivierungsbefehls (HLG: Hochlaufgeber). Ist der Binäereingang = 0, wird der HLG-Ausgang sofort auf 0 gesetzt. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 65 Definiert Befehlsquelle des HLG-Sollwertbefehls (HLG: Hochlaufgeber). Ist der Binäereingang = 0, wird der HLG-Eingang auf 0 gesetzt und der HLG-Ausgang fährt auf 0. r1170 CO: Sollwert nach HLG Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: SETPOINT Max: Zeigt den Gesamtfrequenzsollwert nach Hochlaufgeber (HLG) an. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 66 Einstellungen 4 bis 6 suchen nur in der Richtung des Sollwertes. Notiz: Die Funktion Fangen muss in Fällen verwendet werden, in denen der Motor möglicherweise noch läuft (z.B. nach einer kurzen Netzunterbrechung) oder durch die Last angetrieben wird. Andernfalls kommt es zu Abschaltungen wegen Überstrom. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 67: Suchgeschwindigkeit: Fangen

    Bit-Parameter zur Überprüfung und Überwachung von Zuständen während des Fangens. Bitfelder: Bit00 Stromeinprägung OK NEIN Bit01 Stromeinprägung nicht OK NEIN Bit02 Spannung reduziert NEIN Bit03 Steigungsfilter gestartet NEIN Bit04 Strom unter Ansprechschwelle NEIN Bit05 Strom Minimum NEIN Bit07 Drehzahl nicht gefunden NEIN MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 68: Automatischer Wiederanlauf

    Der Umrichter quittiert die Fehler F0003 usw. beim Anlaufen nach einem Netzausfall und führt einen Wiederanlauf des Antriebs durch. Der EIN-Befehl muss über einen Digitaleingang (DIN) geschaltet sein. In der folgenden Tabelle finden Sie eine Übersicht über den Parameter P1210 und die zugehörigen Funktionen. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 69: Anzahl Der Wiederanlaufversuche Ändstat

    P1211 Anzahl der Wiederanlaufversuche Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: Legt fest, wie oft der Umrichter versucht, neu zu starten, wenn automatischer Wiederanlauf P1210 aktiviert ist. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 70 OFF1/OFF3 fmin (P1080) P1216 r0052.C Mögliche Einstellungen: Motor Haltebremse gesperrt Motor Haltebremse freigegeben Hinweis: Das Ausgangsrelais öffnet am Punkt 1, wenn es mit P0731 aktiviert wird (Funktion des Digitalausgangs), und schließt am Punkt 2. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 71: Freigabeverzögerung Haltebremse

    Einheit s Def: P-Gruppe: FUNC Aktiv: nach Best. QC. Nein Max: 20.0 Definiert die Zeit, während der der Umrichter mit Minimalfrequenz (P1080) läuft, nachdem bei Punkt 2 ein Rampenrücklauf erfolgt. Details: Siehe Diagramm P1215 (Haltebremse aktivieren) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 72 Diese Verzögerungszeit wird in P0347 eingestellt (Entmagnetisierungszeit). Eine zu kurze Verzögerung kann zu Abschaltungen wegen Überstrom führen. P1232 Strom DC-Bremse Stufe Min: ÄndStat: Datentyp: U16 Einheit % Def: P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: Definiert Höhe des Gleichstroms in [%] relativ zum Motornennstrom (P0305). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 73 (Der eingespeiste Strom bewirkt auch ein stationäres Bremsmoment). Wenn das Gleichstrombremssignal aktiv wird, werden die Umrichterausgangsimpulse gesperrt und der Gleichstrom bleibt solange gesperrt, bis der Motor hinreichend entmagnetisiert wurde. Die Entmagnetisierungszeit wird automatisch anhand der Motordaten berechnet. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 74 Hinweis: Vdc-Regleranpassung wird automatisch anhand der Motor- und Umrichterdaten berechnet. P1250 Verstärkungsfaktor Vdc-Regler Stufe Min: 0.00 ÄndStat: Datentyp: Float Einheit - Def: 1.00 P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: 10.00 Verstärkung des Zwischenkreisspannung-Reglers (Vdc-Regler) ein. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 75 Begrenzt den Ausgang des Vdc-max-Reglers. P1254 Autom. Erf. Vdc-Regler Ein-pegel Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: FUNC Aktiv: Sofort QC. Nein Max: Aktiviert/deaktiviert die automatische Erkennung der Einschaltstufen für den Vdc-max-Regler. Mögliche Einstellungen: Gesperrt Freigegeben MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 76 − P1335 Slip compensation P1336 Slip limit P1338 Resonance damping gain V/f P1340 Imax controller prop. gain P1341 Imax controller integral time P1345 Imax controller prop. gain P1346 Imax controller integral time P1350 Voltage soft start MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 77: Konstante Spannungsanhebung

    (P1316) (P0310) (P1082) Die Spannung V_Boost,100 ist wie folgt definiert: V_Boost,100 = Motornennstrom (P0305) * Ständerwiderstand (P0350) * Konstante Spannungsanhebung (P1310). V_ConBoost,50 = V_ConBoost,100 / 2 Abhängigkeit: Einstellung in P0640 (Motorüberlastfaktor [%]) begrenzt die Anhebung. Hinweis: MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 78 Hinweis: Die Spannungsanhebung bei Beschleunigung kann zur Verbesserung der Reaktion auf kleine positive Sollwertänderungen beitragen. å ≤ ⋅ ⋅ Boosts Imot Notiz: Die Spannungsanhebungen erhöhen die Motorerwärmung. Details: Siehe Anmerkung in P1310 zur Priorisierung der Spannungsanhebungen. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 79: Spannungsanhebung Beim Anlauf

    ≤ ⋅ ⋅ Boosts Imot Details: Siehe Anmerkung in P1310 zur Priorisierung der Spannungsanhebungen. r1315 CO: Gesamte Spannungsanhebung Stufe Min: Datentyp: Float Einheit V Def: P-Gruppe: CONTROL Max: Zeigt den Gesamtwert der Spannungsanhebung (in Volt) an. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 80 Die Spannungsanhebung beim Beschleunigen und beim Anlauf, definiert in P1311 und P1312, werden auch auf die Mehrpunkt U/f-Kennlinie angewendet. P1321 Programmierb. U/f Spg. Koord. 1 Stufe Min: ÄndStat: Datentyp: Float Einheit V Def: P-Gruppe: CONTROL Aktiv: Sofort QC. Nein Max: 3000.0 Siehe P1320 (programmierbare U/f-Frequenz- Koord. 1). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 81 Vollständig Schlupfkompensation bei kaltem Motor (Teillast). P1335 = 100 % : Vollständig Schlupfkompensation bei warmen Motor (Vollast). Hinweis: Mit Hilfe der Drehzahlreglerverstärkung kann die tatsächliche Motordrehzahl justiert werden (siehe P1460 - Drehzahlreglerverstärkung). 100% = Standardeinstellung für betriebswarmen Motor. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 82 Siehe Parameter P1340 für weitere Information. r1343 CO: Imax Regler Frequenzausgang Stufe Min: Datentyp: Float Einheit Hz Def: P-Gruppe: CONTROL Max: Zeigt effektive Frequenzbegrenzung an. Abhängigkeit: Wenn der I_max-Regler nicht in Betrieb ist, zeigt der Parameter normalerweise max. Frequenz P1082. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 83 Min: Datentyp: U16 Einheit kHz Def: P-Gruppe: INVERTER Max: Zeigt die tatsächliche Pulsfrequenz des Umrichters an. Notiz: Unter bestimmten Bedingungen (Schutz vor Umrichterüberhitzung, siehe P0290), kann sich diese von den in P1800 (Pulsfrequenz) ausgewählten Werten unterscheiden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 84 Parametern unten gezeigt wird. 2. "ohne Parameteränderung" bedeutet, dass der Wert nur angezeigt wird, d. h. zu Überprüfungszwecken beim schreibgeschützten Parameter r1912 (erkannter Ständerwiderstand) gezeigt. Der Wert wird nicht für die Regelung verwendet. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 85: Bezugsspannung

    Wird eine Verbindung zwischen 2 BiCo-Parametern geschlossen, die eine unterschiedliche Darstellung besitzen (normierter (Hex) bzw. physikalischer Wert (d.h. V)), so wird implizit im MICROMASTER eine entsprechende Normierung auf den Zielwert vorgenommen. P0771 r0026 r0026[V] ⋅ y[Hex] 4000 P2001[V] x[V] y[Hex] MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 86 P2011[0] : Serielle Schnittstelle COM-Link P2011[1] : Serielle Schnittstelle BOP-Link Hinweis: Es ist möglich, über die serielle Leitung bis zu 30 weitere Umrichter (d. h. insgesamt 31 Umrichter) anzuschließen und sie mit dem USS-Protokoll für den seriellen Bus zu steuern. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 87 Steuerwort und Hauptsollwert oder b) Statuswort und Hauptistwert sind. Mit P2012 >= 4, wird das Zusatzsteuerwort im 4. PZD-Wort übertragen (Voreinstellung). STW2 PZD1 PZD2 PZD3 PZD4 P2012 Main setpoint Control word Main actual value Status word Process data MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 88 P2013 = 3 P2013 = 4 P2013 = 127 Master → MM4 22BC 0000 0005 22BC 0000 0000 0005 22BC 0000 0005 0000 MM4 → Master 12BC 0000 0005 12BC 0000 0000 0005 12BC 0000 0005 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 89: Uss Telegramm Ausfallzeit

    PZD mapping to parameter r2015 Index: r2015[0] : Empfangenes Wort 0 r2015[1] : Empfangenes Wort 1 r2015[2] : Empfangenes Wort 2 r2015[3] : Empfangenes Wort 3 Hinweis: Die Steuerwörter werden zusätzlich als Bit-Parameter in r2032 und r2033 angezeigt werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 90 PZD mapping to parameter r2018 Index: r2018[0] : Empfangenes Wort 0 r2018[1] : Empfangenes Wort 1 r2018[2] : Empfangenes Wort 2 r2018[3] : Empfangenes Wort 3 Hinweis: Die Steuerwörter können als Bit-Parameter r2036 und r2037 angezeigt werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 91 : Serielle Schnittstelle BOP-Link r2027[2] USS Overrun-Fehler Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: COMM Max: Zeigt die Anzahl der USS-Telegramme mit Overrun-Fehler an. Index: r2027[0] : Serielle Schnittstelle COM-Link r2027[1] : Serielle Schnittstelle BOP-Link MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 92 HLG Start NEIN Bit06 Sollwert-Freigabe NEIN Bit07 Fehler-Quittierung NEIN Bit08 JOG rechts NEIN Bit09 JOG links NEIN Bit10 Steuerung von AG NEIN Bit11 Reversieren NEIN Bit13 Motorpotentiometer höher NEIN Bit14 Motorpotentiometer tiefer NEIN Bit15 Vorort-/Fern-Bed. NEIN MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 93 NEIN Bit08 JOG rechts NEIN Bit09 JOG links NEIN Bit10 Steuerung von AG NEIN Bit11 Reversieren NEIN Bit13 Motorpotentiometer höher NEIN Bit14 Motorpotentiometer tiefer NEIN Bit15 Vorort-/Fern-Bed. NEIN Details: Siehe r2033 (Steuerwort 2 von der BOP-Schnittstelle) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 94: Telegramm Ausfallzeit Cb

    Konfiguriert eine Kommunikationsbaugruppe (CB). Index: P2041[0] : CB-Parameter 0 P2041[1] : CB-Parameter 1 P2041[2] : CB-Parameter 2 P2041[3] : CB-Parameter 3 P2041[4] : CB-Parameter 4 Details: Informationen zur Protokolldefinition und den erforderlichen Einstellungen bietet das Handbuch zur Kommunikationsbaugruppe. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 95 PZD mapping to parameter r2050 Index: r2050[0] : Empfangenes Wort 0 r2050[1] : Empfangenes Wort 1 r2050[2] : Empfangenes Wort 2 r2050[3] : Empfangenes Wort 3 Hinweis: Die Steuerwörter können als Bit-Parameter r2090 und r2091 angezeigt werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 96 : CB-Diagnose 0 r2054[1] : CB-Diagnose 1 r2054[2] : CB-Diagnose 2 r2054[3] : CB-Diagnose 3 r2054[4] : CB-Diagnose 4 r2054[5] : CB-Diagnose 5 r2054[6] : CB-Diagnose 6 Details: Siehe dazu das Handbuch zur entsprechenden Kommunikationsbaugruppe. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 97: Auswahl Alarmnummer

    Reaktion in P2101[0] auswählen (in diesem Fall P2101[0] = 3 einstellen). Hinweis: Alle Störungen weisen als Standardreaktion AUS2 auf. Für manche Störungen, die durch Hardwareausfälle (z. B. Überstrom) verursacht werden, können die Standardreaktionen nicht geändert werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 98 Die Bedienfeldanzeige blinkt, wenn eine Warnung aktiv ist. In diesem Fall geben die LED-Anzeigen den Warnungsstatus an. Wenn ein AOP verwendet wird, zeigt das Display Nummer und Text der aktiven Warnung. Notiz: Die Indizes 0 und 1 werden nicht gespeichert. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 99 Hyst. freq. f_hys 0.00 ... 10.00 [Hz] P2150.D (3.00) | f_act | >= | f_set | f_set r2197 Bit04 r0053 Bit06 Hyst. freq. f_hys | f_act| >= | f_set | 0.00 ... 10.00 [Hz] P2150.D (3.00) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 100 (on ramp down) | f_act | <= f_off f_act & r2197 Bit05 r0053 Bit01 no Brake selected SwOff freq. f_off 0.00 ... 10.00 [Hz] P2167.D (1.00) Abhängigkeit: Wird nur ausgeschaltet, wenn AUS1 oder AUS3 aktiv ist. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 101 Definiert den Zwischenkreisspannungsschwellwert, der mit der Istspannung verglichen wird (siehe dazu das folgende Diagramm). P2172 < P2172 dc_act r0053 Bit 7 P2173 > P2172 dc_act r0053 Bit 8 P2173 Hinweis: Diese Spannung steuert die Bits 7 und 8 in Statuswort 3 (r0053). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 102 Wenn kein Motorsollwert eingegeben werden kann und die aktuelle Grenze (P2179) nicht überschritten ist, wird Alarm A0922 (keine Last angewendet) abgesetzt, wenn die Verzögerungszeit (P2180) verstrichen ist. Details: Siehe das Diagramm in P2179 (aktuelle Grenze für Leerlauf-Identifikation) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 103 Die tiefste und die höchste Motorfrequenz (P1080 und P1082) sowie die ausblendbaren Frequenzen (P1091 bis P1094) sind an dem Umrichterausgang nach wie vor aktiv. Das Aktivieren von ausblendbaren Frequenzen bei PID-Regelung kann allerdings zu Instabilitäten führen. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 104 Definiert den PID-Festsollwert 3 Details: Siehe P2201 (PID-Festsollwert 1). P2204 PID-Festsollwert 4 Stufe Min: -130.00 ÄndStat: Datentyp: Float Einheit % Def: 30.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 130.00 Definiert den PID-Festsollwert 4 Details: Siehe P2201 (PID-Festsollwert 1). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 105 Definiert die Befehlsquelle des Wahl-Bits 1 für den PID-Festsollwert Häufigste Einstellungen: 722.0 = Digitaleingang 1 (P0701 muss auf 99 gesetzt sein, BICO) 722.1 = Digitaleingang 2 (P0702 muss auf 99 gesetzt sein, BICO) 722.2 = Digitaleingang 3 (P0703 muss auf 99 gesetzt sein, BICO) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 106 722.2 = Digitaleingang 3 (P0703 muss auf 99 gesetzt sein, BICO) 19.D = Höher-Taste Abhängigkeit: Sollwert ändern: 1. Höher- / Tiefer-Taste auf BOP verwenden oder 2. P0702/P0703 = 13/14 (Funktion der Digitaleingänge 2 und 3) setzen MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 107 Wählt die Quelle für den PID-Zusatzsollwert (Abgleichsignal). Dieses Signal wird mit der Verstärkung für den Zusatzsollwert multipliziert und zum PID-Sollwert addiert. Häufigste Einstellungen: 755 = Analogeingabe 1 2224 = Fester PI-Sollwert (siehe P2201 bis P2207) 2250 = Aktiver PI-Sollwert (siehe P2240) MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 108 PID-Hochlaufzeit nur aktiv für PID-Sollwert und nur aktiv, wenn PID-Sollwert geändert oder ein EIN-Befehl gegeben wird (wenn PID-Sollwert diese Rampe verwendet, um den zugehörigen Wert von 0% aus zu erreichen). Notiz: Das Einstellen einer zu kurzen Hochlaufzeit kann zum Abschalten des Umrichters führen, z. B. wegen Überstrom. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 109 Wählt die Quelle des PID-Istwertsignals aus. Häufigste Einstellungen: = Analogeingangssollwert 2224 = Fester PID-Sollwert 2250 = Ausgabesollwert von PID-MOP Hinweis: Wenn die Analogeingabe ausgewählt wird, können Offset und Verstärkung mit den Parametern P0756 bis P0760 eingestellt werden. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 110 2. Die Motorfrequenz erhöhen und dabei das Istwertsignal messen. 3. Steigt das Istwertsignal bei zunehmender Motorfrequenz, dann muss der PID-Gebertyp 0 sein. 4. Nimmt das Istwertsignal bei zunehmender Motorfrequenz ab, dann muss der PID-Gebertyp 1 sein. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 111 Einheit % Def: 0.00 P-Gruppe: TECH Aktiv: Sofort QC. Nein Max: 200.00 Stellt die Untergrenze für die PID-Reglerausgang ein (in %). Abhängigkeit: Ein negativer Wert ermöglicht die bipolare Arbeitsweise des PID-Reglers. Hinweis: 100 % = 4000 Hex MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 112: Serviceparameter

    Berechnet eine Vielzahl von Motorparametern. Hierbei werden ältere Werte überschrieben. Hierzu gehören P0344 (Motorgewicht), P0350 (Entmagnetisierungszeit), P2000 (Bezugsfrequenz) und P2002 (Bezugsstrom). P3950 Serviceparameter Stufe Min: ÄndStat: Datentyp: U16 Einheit - Def: P-Gruppe: ALWAYS Aktiv: nach Best. QC. Nein Max: Greift auf spezielle Entwicklungs- und Betriebsfunktionalität zu. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 113 Stufe Min: Datentyp: U16 Einheit - Def: P-Gruppe: - Max: Dienst zur Einordnung der Firmware (nur für SIEMENS-interne Zwecke). Index: r3954[0] : CM-Version (Hauptversion) r3954[1] : CM-Version (Unterversion) r3954[2] : CM-Version (Baselevel/Patch) r3954[3] : GUI-ID r3954[4] : GUI-ID r3954[5] : GUI-ID...

  • Seite 115: Funktionspläne

    Ausgabe 04/02 Funktionspläne Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 116 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 117 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 118 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 119 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 120 Funktionspläne Ausgabe 04/02 CO/BO: BOP CtrlWd CO/BO: BOP CtrlWd CO/BO: BOP CtrlWd CO/BO: BOP CtrlWd MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 121 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 122 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 123 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 124 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 125 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 126 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 127 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 128 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 129 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 130 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 131 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 132 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 133 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 134 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 135 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 136 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 137 Ausgabe 04/02 Funktionspläne MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 138 Funktionspläne Ausgabe 04/02 MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 139: Fehler Und Alarme

    Netzversorgung ausgefallen Bitte überprüfen Sie die folgenden Punkte: OFF2 Unterspannung Ø Schockbeanspruchung Netzspannung (P0210) muss innerhalb der am ausserhalb der Typenschild angegebenen Grenzwerte liegen angegebenen Grenzwerte Netzspannung darf nicht anfällig sein bei zwischenzeitlichen Ausfällen bzw. bei Spannungsabfällen MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 140 Stack-Überlauf Umrichter auswechseln Prozessorausfall F0221 PID-Rückführsignal unter Wert von P2268 ändern OFF2 PID-Rückführ- Mindestwert P2268 Rückführungsverstärkung einstellen wert unter Mindestwert F0222 PID-Rückführsignal über Wert von P2267 ändern OFF2 PID-Rückführ- Höchstwert P2267 Rückführungsverstärkung einstellen wert über Maximalwert MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 141: Alarmmeldungen

    Überprüfen Sie, ob das Lastspiel innerhalb der Wechselrichter Stromzufuhr wird reduziert falls definierten Grenzen liegt parametriert (P0610 = 1). A0506 Kühlkörpertemperatur und Überprüfen Sie, ob das Lastspiel innerhalb der Wechselrichter- Sperrschicht-Temperaturmodell definierten Grenzen liegt Lastspiel liegen außerhalb des zulässigen Bereiches MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 142 Herunterfahrens bei sehr hohen Lastmomenten A0911 1. Den Parameter Umrichter-Eingangsspannung Vdc max Regler ist aktiv. V-(max.)-Regler prüfen Die Rücklaufzeiten werden so aktiv 2. Rampenauslaufzeiten prüfen. automatisch erhöht, um die Zwischenkreisspannung (r0026) innerhalb der Grenzwerte zu halten (P2172). MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...
  • Seite 143 Dafür sorgen, dass die Signale JOG rechts und JOG Sowohl JOG rechts und JOG Sowohl JOG links nicht gleichzeitig angelegt werden links (P1055/P1056) sind links als auch angefordert worden. Damit wird JOG rechts sind die HLG-Ausgangsfrequenz auf angefordert dem aktuellen Wert eingefroren. MICROMASTER 420 Parameterliste 6SE6400-5BA00-0AP0...

  • Seite 145: Vorschläge Und/Oder Korrekturen

    Vorschläge Korrekturen Siemens AG Für Druckschrift/Handbuch: Automation & Drives Group SD VM 4 MICROMASTER 420 Postfach 3269 Parameterliste D-91050 Erlangen Vorschläoge für technische Dokumentation_ Anwender-Dokumentation Name: Bestellnummer: 6SE6400-5BA00-0AP0 Ausgabe: 04/02 Firma/Serviceabteilung Sollten Sie beim Lesen dieser Unterlage auf Druckfehler gestoßen sein, bitten wir...

  • Seite 148: Siemens Aktiengesellschaft

    Siemens AG Automation and Drives Group (A&D) Standard Drives (SD) Division Postfach 3269, D-91050 Erlangen © Siemens AG, 2001 Bundesrepublik Deutschland Änderungen vorbehalten Siemens Aktiengesellschaft Bestellnummer.: 6SE6400-5BA00-0AP0 04/02...

Inhaltsverzeichnis
