Zusammenhang zwischen Zahnrad und Kugellagern

Für die Diagnose von Getrieben ist es genauso notwendig die Vibrationsbeschleunigung zu messen wie bei
Kugellagern. Wenn die Kugel eines Lagers über einen beschädigten Abschnitt rollt, kann man diese
Vibrationen messen. Genauso kann man die Vibrationen eines abgenutzten oder beschädigten Zahnrades
messen.
FASIT (Fault Source Identification Tool) – Anzeige zum Ermitteln von Fehlerquellen
4.5
Das PCE-VT 250 besitzt die Möglichkeit über ein übersichtliches Tool am Display mehrere
Balkendiagramme, die in Ampelfarben die Messwerte verdeutlichen, anzuzeigen. Die Haupt-
Balkendiagramme an den beiden Seiten des Displays vermitteln den generellen Zustand der Maschine
(linker Balken) und den Kugellagerzustand (rechter Balken).
Die Restlichen 3 Balkendiagramme sind in der Mitte des Displays angeordnet und zeigen von oben nach
unten: Unwucht, Lockerheit und Achsverschiebung
4.6

Messpunkte

Die Position des Messpunktes ist ausschlaggebend für Reproduzierbare Messergebnisse von vorherigen
Messungen. Auch ist die Ausrichtung des Sensor (radial, axial) an Maschinen mit drehenden Teilen wichtig.
Aus diesem Grund sollten feste Messpunkte an der Maschine bestimmt werden.

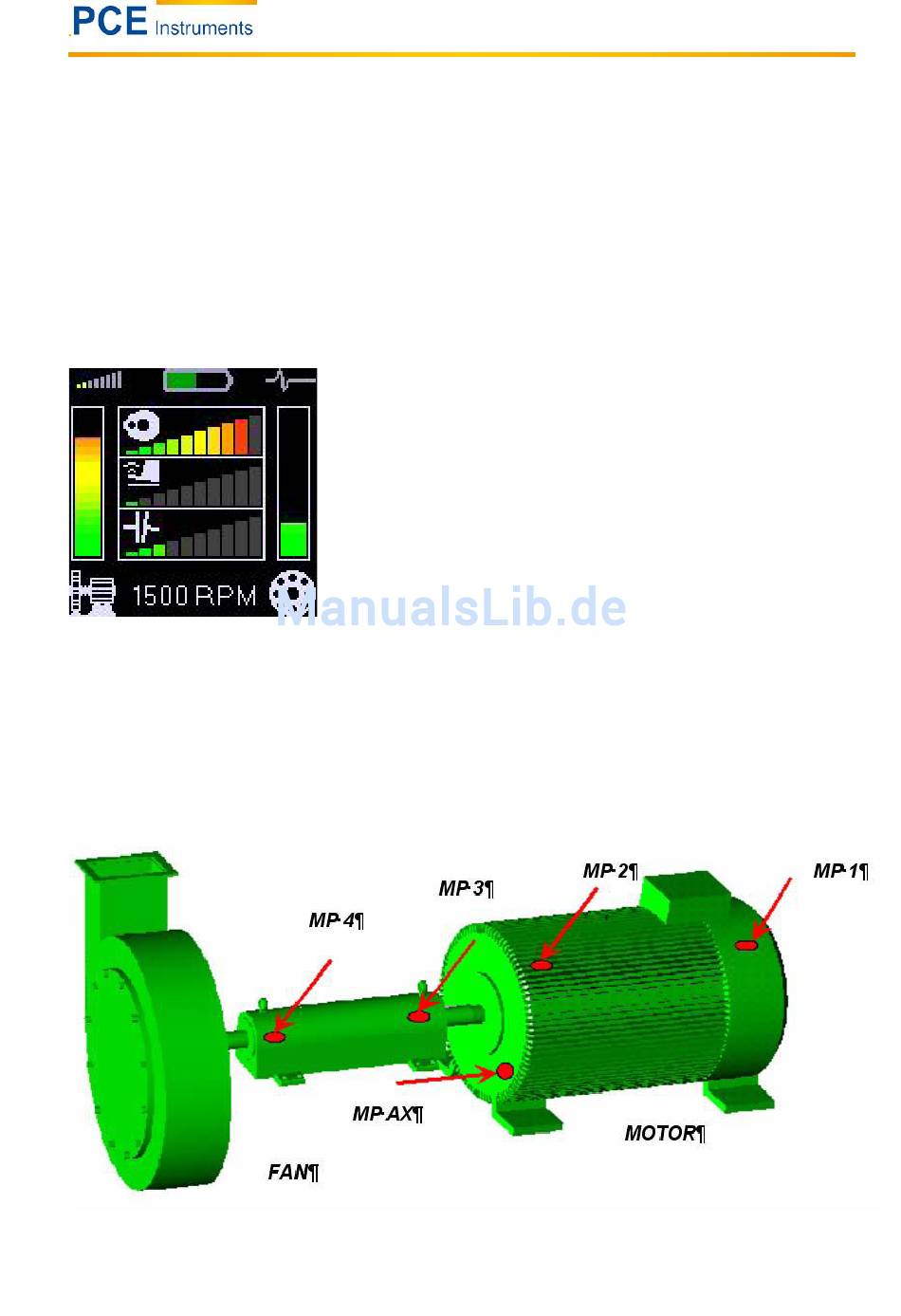

Beispielbild:
BETRIEBSANLEITUNG
11
MP=Messpunkt
