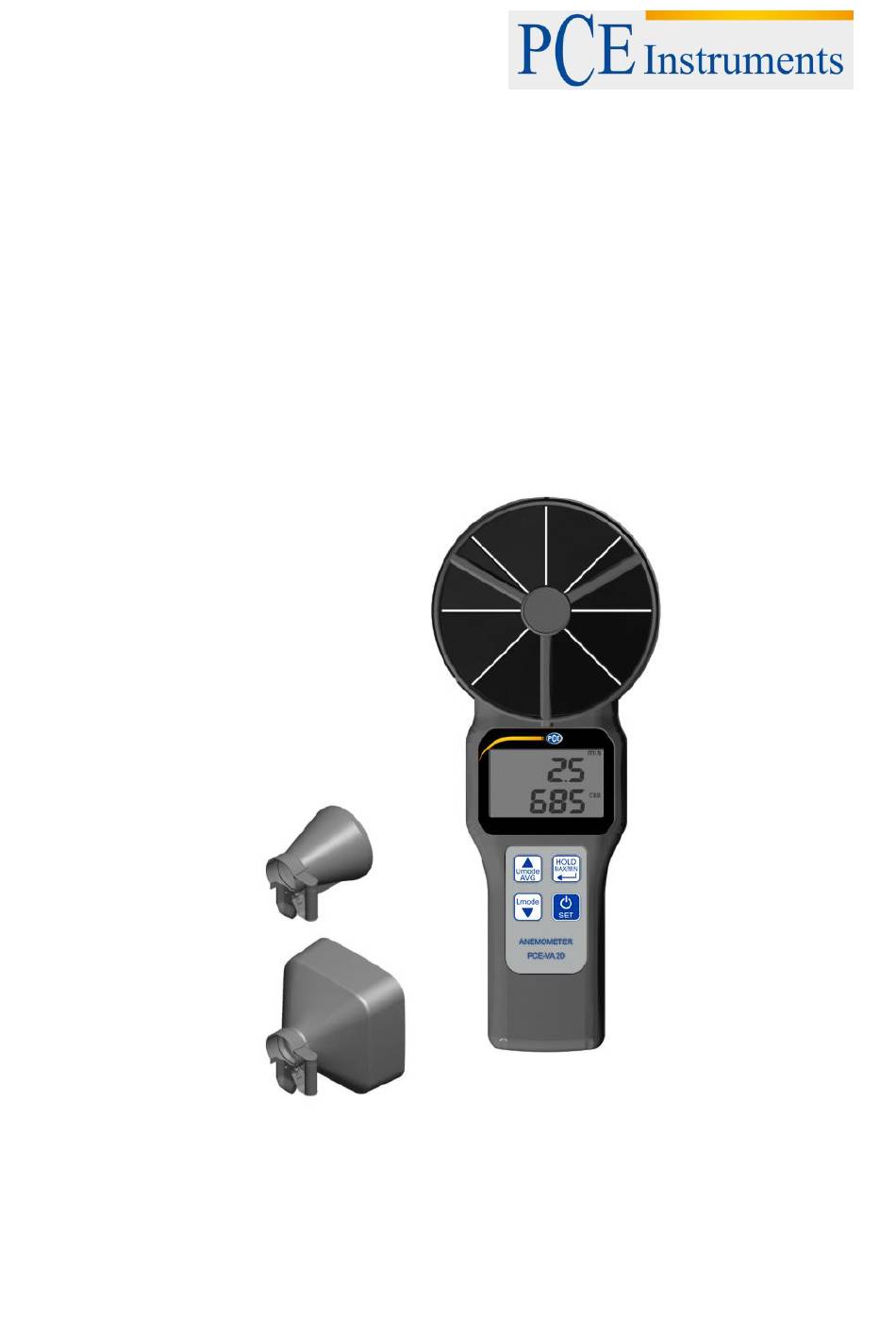

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Flügelradanemometer PCE-VA 20 Version 1.0 Erstelldatum 29.07.2015 Letzte Änderung 30.07.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhalt Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Dispalysymbole .......................... 5 Tasten ............................6 Auto Off Funktion ........................7 Deaktivieren der Automatischen Abschaltfunktion ..............7 Displayansicht wechseln ......................7 Funktionen ....................... 8 Luftvolumenstrom ........................8 Feuchtigkeitsmessungen ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Flügelradanemometer PCE-VA 20 von PCE Instruments entschieden haben. Das Flügelradanemometer PCE-VA 20 kann sowohl Luftvolumenstrom und Strömungsgeschwindigkeit messen, als auch Temperatur und relative Feuchte. Durch die vier Tasten ist das Gerät extrem einfach zu bedienen und durch die handliche Größe überall einsetzbar. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Messbereich: 0,2 … 30 m/s Strömungsgeschwindigkeit 0 … 99999 m³/s Luftvolumenstrom -20 … +60 °C Temperatur 0,1 … 99,9 %RH Relative Feuchte -5 … +59,9 °C Taupunkt -20 … +59,9 °C Feuchtkugeltemperatur Auflösung: Strömungsgeschwindigkeit 0,1 m/s 0,1 (0 … 9999,9) od. 1 (10000 … 99999) Luftvolumenstrom Temperatur 0,1 °C... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Obere Display Sektion: Strömungsgeschwindigkeit, Feuchtigkeit, Messwert im Mittelwert Modus Untere Display Sektion: Temperatur, Luftvolumenstrom Dispalysymbole Abkürzungen und Symbole haben folgende Bedeutung: HOLD: Einfrieren der aktuellen Anzeige AVG: Mittelwertbildung MAX/MIN: Höchster und niedrigster Wert Batteriewarnung m/s; fpm: Maßeinheit Strömungsgeschwindigkeit %RH: Relative Feuchte °C und °F:... -
Seite 6: Tasten
BETRIEBSANLEITUNG Tasten Das Gerät wird über vier Tasten gesteuert. Die Ein/Aus-Taste, Die HOLD/MIN/MAX-Taste, die Aufwärts- Taste und die Abwärts-Taste. Hier eine Erläuterung der einzelnen Tasten: Kurz drücken: Ein-/Ausschalten Gedrückt halten: Setupmodus aufrufen und beenden Kurz drücken: Einfrieren des aktuellen Wertes Gedrückt halten: Anzeige des kleinsten und des größten gemessenen Wertes (MIN, Max) Im Mittelwert-Modus(AVG): Speichern der Daten oder... -
Seite 7: Auto Off Funktion
BETRIEBSANLEITUNG Auto Off Funktion Das Gerät schaltet sich automatisch ab, wenn 20 Minuten lang keine Taste bedient wurde. Deaktivieren der Automatischen Abschaltfunktion Zum Deaktivieren dieser Auto-Off Funktion gehen Sie wie folgt vor: Drücken Sie bei ausgeschaltetem Gerät die Ein/Austaste und die AVG Taste gleichzeitig 2 Sekundenlang. Das Gerät wird sich nun nicht mehr automatisch ausschalten. -
Seite 8: Funktionen
Es besteht zudem die Möglichkeit den Luftvolumenstrom mit einer Volumenstromhaube zu messen (eckig oder rund). Hierzu setzen Sie den jeweiligen Aufsatz auf das Gerät. Das PCE-VA 20 erkennt die Volumenstromhaube dann automatisch und zeigt diese mit diesem Symbol an: (Symbol Aufsatz). -
Seite 9: Durchschnittsmessungen
BETRIEBSANLEITUNG Durchschnittsmessungen 5.5.1 Durchschnittsmessung (Punktuell) Das PCE-VA 20 arbeitet mit sog. Multi-Points. Das bedeutet, dass das Gerät einen Durchschnitt von jedem Messpunkt ermittelt. Das gilt für alle vorhandenen Parameter. Multi-Points Durchschnittsmessung: Drücken Auf-Taste normalen Messmodus für Sekunden, eine Durchschnittsmessung durchzuführen. -
Seite 10: Setup
BETRIEBSANLEITUNG Setup Einstellungen im Setupmodus kann der Benutzer Einstellungen vornehmen, um ein möglichst genaues Messergebnis zu erzielen. Folgende Einstellungen sind möglich: P1.0: Auswahl der Maßeinheit P2.0: Eingabe der Fläche des Luftauslasses P3.0: RH Offset P4.0: Eingabe des Luftdruckes. ... -
Seite 11: P2.0: Eingabe Der Fläche Des Luftauslasses
BETRIEBSANLEITUNG 5.6.2 P2.0: Eingabe der Fläche des Luftauslasses Drücken Sie im P2.0-Modus die HOLD/MIN/MAX-Taste, um in den Flächeneingabe-Modus zu gelangen. Es erscheint eine fünfstellige Ziffer. Die erste Stelle blinkt. Stellen Sie die blinkende Ziffer mit der Aufwärtstaste ein. Gehen Sie mit der Abwärtstaste zur nächsten Stelle und stellen Sie diese ebenso ein. -
Seite 12: Fehlermeldungen
BETRIEBSANLEITUNG Fehlermeldungen Störungen Störung Mögliche Ursache Behebung Ein-/Aus-Taste zu kurz Ein-/Austaste etwas länger gedrückt drücken Gerät schaltet sich nicht Batterien nicht korrekt ein- Überprüfen Sie die korrekte ein. gelegt Polung Batteriespannung nicht Batterien wechseln ausreichend Fehlercodes (Lufttemperatur) Fehlercode Fehler Maßnahme Gerät 30 Minuten lang bei Raumtemperatur Temperatur liegt unterhalb... -
Seite 13: Fehlercodes (Taupunkt Und Feuchtkugeltemperatur)
BETRIEBSANLEITUNG Fehlercodes (Taupunkt und Feuchtkugeltemperatur) Fehlercode Fehler Maßnahme Siehe Fehlercodes Verursacht durch Temperatur (Lufttemperatur & relative oder Feuchtefehler Feuchte) Fehlercodes (Strömungsgeschwindigkeit) Fehlercode Fehler Maßnahme Messen Sie innerhalb des Strömungsgeschwindigkeit Messbereichs. Erscheint liegt oberhalb des dennoch E03, Gerät zur Messbereichs. Reparatur einschicken. Fehlercodes (Volumenstrom) Fehlercode Fehler... -
Seite 14: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
