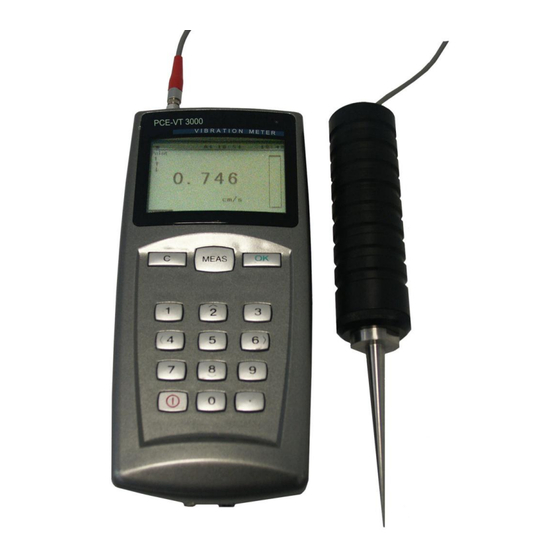

PCE Instruments PCE-VT3000 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
www.warensortiment.de

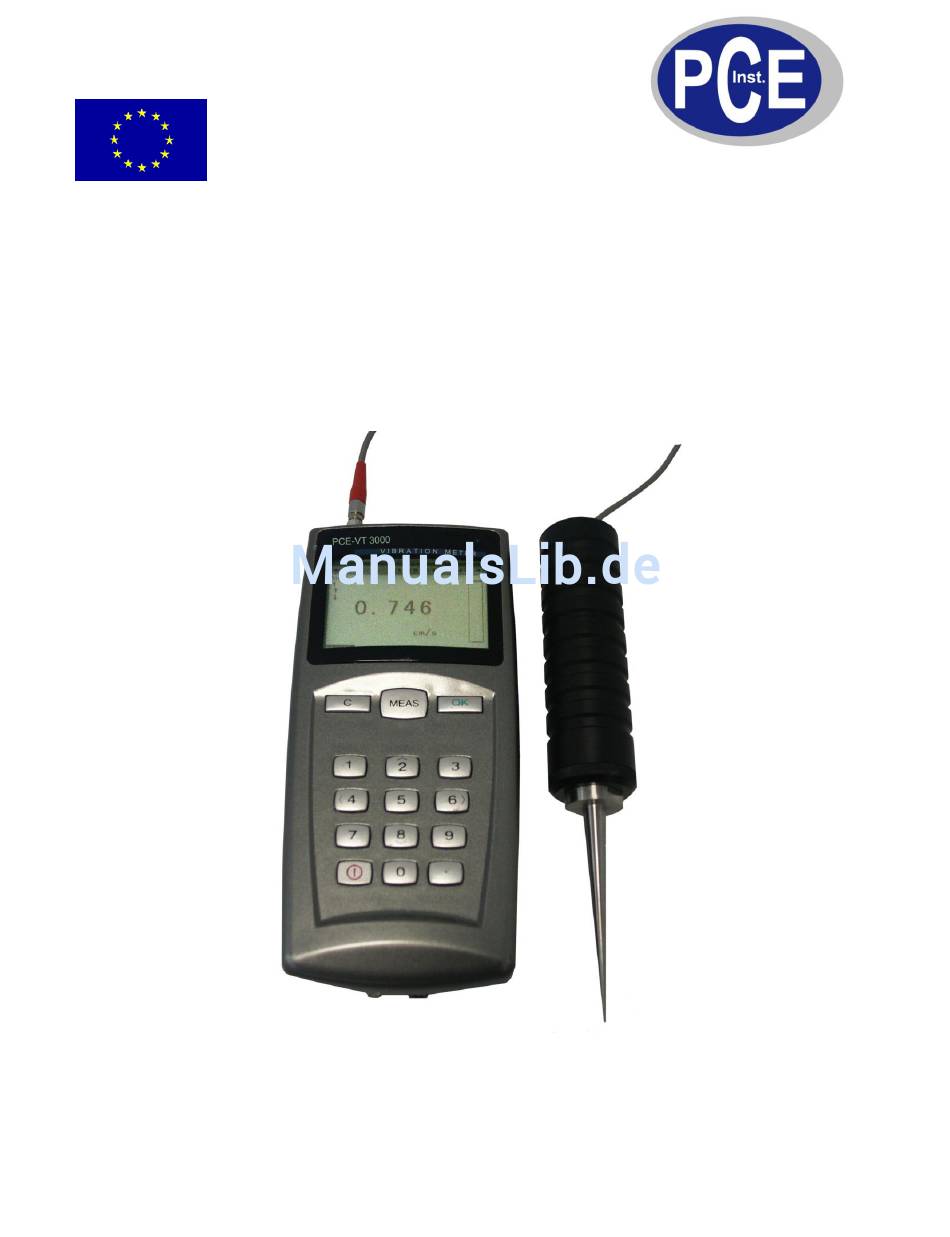

Bedienungsanleitung PCE-VT3000
Version 1.1
21.11.2011
1
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-VT3000

Inhaltszusammenfassung für PCE Instruments PCE-VT3000

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung PCE-VT3000 Version 1.1 21.11.2011...

  • Seite 2: Inhaltsverzeichnis

    Seite Inhalt 1 ALLGEMEINE BESCHREIBUNG 1.1. Basis-Arbeitsprinzip Anwendungsbereich 1.3. Technische Spezifikation 1.4. Basis-Konfiguration und Option Zubehör 1.5. Andere Parameter 1.6. Eigenschaften 2 TECHNISCHE BESCHREIBUNG 3 KONFIGURATION 3.1. Beschreibung der Komponenten 3.2. Erscheinungsbild 3.3. Gerät-Beschreibung 4 INSTALLATION DES TRANSDUCER 4.1. Installationsprinzip 4.2.

  • Seite 3: Allgemeine Beschreibung

    Eigen-Frequenz), aber auch für die Ausführung einfacher Fehlerdiagnostiken. Die technischen Spezifikationen von Modell PCE-VT3000 entspricht den Anforderungen gemäss GB 13823.3. Der Vibrationsmeter Modell PCE-VT3000 ist ideal für die Verwendung in der Industrie im Bereich Maschinerie, Energie, Metallurgie, Automotive und vielen weiteren Industriezweigen.

  • Seite 4: Andere Parameter

    Die Anzahl der kompletten Vibrationszyklen per Zeiteinheit 6. Punktzahl: 1 Punktzahl entspricht einer Testzahl. Das Gerät PCE-VT3000 hält bis zu 26 Speicherdaten für jede Punktzahl 7. Patrol Test: Testet mehr als 1 Punkt in einer festgelegten Routine. Jeder Punkt entspricht 1 Testpunkt. 8.

  • Seite 5: Konfiguration

    Figur 2-1 3. KONFIGURATION 3.1. BESCHREIBUNG DER KOMPONENTEN Bild 3-1 1 Gerät 2 Fühlerhalter (optionales Zubehör) 3 Lange Nadel (optionales Zubehör) 4 Vibrations-Transducer 5 Schraube 6 Magnet Basierend auf unterschiedliche Messsituationen, muss der Transducer entweder in die Fühlerhalter eingesteckt werden oder zum Magnet verbunden werden (siehe Kapitel 4 für weitere Details).

  • Seite 6: Geräteansicht

    3.2. Geräteansicht Display Fenster Display Nameplatte Frontabdeckung Tastatur Bild 3-2 Mit Feineinstell-Knopf im Loch 3.3. GERÄTEBESCHREIBUNG...
  • Seite 7 Tastatur Tastenabdeckung Kunststoffrahmen Front Platinen Back Platinen Hintere Abdeckung Loch-Abdeckung Mutter M3 Li Batterie Batterie-Halter Gasket M2 Mutter M2...

  • Seite 8: Installation Des Transducer

    4 INSTALLATION DES TRANSDUCERS Die Transducerposition sollte die Vibrations-Charakteristik des zu testenden Objektes anzeigen Die Hauptachse des Transducers sollte konsistent mit der Richtung des zu testenden Objektes sein Der Transducer sollte im nahen Kontakt mit dem zu testenden Objekt sein. 4.1.

  • Seite 9: Installiert Mit Schrauben

    4.2.1. INSTALLIERT MIT SCHRAUBEN Applikationsbereich: Schrauben haben keinen Einfluss auf Bewegung des zu testenden Objektes. Benutzung: Bohren Sie ein Schraubenloch 5mm tief in das zu testende Objekt. Verbinden Sie den Transducer auf das Objekt mittels Schrauben (siehe Bild 4-1). Mit dieser Methode ist die Frequenzansprechung am besten.

  • Seite 10: Installiert Mit Magnet

    4.2.2. INSTALLIERT MIT MAGNET Applikationsbereich:: Magnete, flache Oberflächen, Rauheit weniger Ra 1.6, Beschleunigung weniger als 20 Benutzung: Vor der Benutzung entfernen Sie den Eisen-wafer und den Gummi-wafer der sich unter der Magnetbasis befindet (um eine ausreichende Berührung zu haben). Danach schrauben Sie den Magnet auf den Transducer (siehe Bild 4-2).

  • Seite 11: Wie Wird Das Gerät Benutzt

    5 WIE WIRD DAS GERÄT BENUTZT 5.1. BASIS-KONZEPT Spezial Anzeige-Modus ist wie folgt (siehe Bild 5-1). Batterie-Status: Die volle Skala zeigt 100 % Leistung an Betriebs-Status: Wenn die Messung beginnt, zeigt die Anzeige eine bewegende Kolonne an Wenn die Messung beendet ist, zeigt die Anzeige "at hh : mm". Zeit: aktuelle Zeit Messpunkt-Nummer: Eine Nummer entspricht 1 Testpunkt.

  • Seite 12: Beschreibung Der Funktionen

    Links/rechts-Tasten sind für die Wahl der Reihen des Menüs. Rauf/runter-Tasten werden für die Wahl der Kolonne verwendet. Die Hintergrundfarbe der Fonts im Menü ändern auf schwarz um das gewählte Item anzuzeigen. Drücken Sie die Taste “OK” um die Funktion zu bestätigen oder gehen Sie ins Submenu, drücken die Taste “C” um die Funktion zu löschen oder um in das obere Menü...
  • Seite 13 Bei Fehler-Diagnostik sollte der Benutzer diese Funktion wählen. Die Spektrum-Karte zeigt eventuell dieses an. (siehe Bild 5-2) Bild 5-2 Ist der Messwert höher als dem Warngrenzwert, kann das Gerät automatisch einen Alarm auslösen und der Benutzer wird aufgefordert in den Spektrum-Test-Mode zu gehen (siehe Bild 5-3) Bild 5-3 Die "Analyse"...

  • Seite 14: Ansicht

    - Manuell Der Wert der unterschiedlichen Punkte in der Karte kann mittels manueller Betätigung “blockiert” werden. Die Kursor- Position kann mittels den Tasten RECHT/LINKS eingestellt werden. Der Umfang und die Frequenz des Punkten, welcher der Kursor anzeigt, kann angezeigt werden. (siehe Bild 55). Bild 5-5 - Zoom Bei der Spektrum-Analyse, kann die Funktion Spektrum-Zoom die Frequenz-Auflösung, im Bereich die der...

  • Seite 15: System

    Bild 5-7 5.4.4. SYSTEM 5.4.4.1. Mess-Einstellungen Parameter: Geschwindigkeit, Verschiebung und Beschleunigung. Die Beeinflussung dieser Einstellung wird in Artikel 5.4.4.3 gezeigt. Transmissions-Band: Gemäss der Anwendung, wählen Sie das Frequenzband. Grenzwerte: Wenn die Grenzwerte eingestellt sind, kann das Gerät den Statusbar anzeigen um einfach den Status des zu testenden Objektes zu überprüfen.

  • Seite 16: Eigene Einstellungen

    Das Modell PCE-VT3000 wird mit dem PC mittels einem Kommunikationskabel verbunden. Dieses ist am einem Ende zum Modell PCE-VT3000 via einer RS232 seriellen Schnittstelle und am anderen Ende zum Drucker oder PC via einem 9-Pin Konnektor verbunden. Wie die Software eingesetzt wird entnehmen Sie der Spezifikation der korrespondierenden Software.

  • Seite 17: Anhang 1: Vibration Standard

    8.WARTUNG UND UNTERHALT DES MODELLS PCE-VT3000 1. In Betriebnahme: Schädlich für das Gerät sind: Kollisionen des Gerätes mit irgendwelchen Gegenständen, sehr staubige Betriebsumgebung, Feuchtigkeit, starke magnetische Felder, Öl, Fette und sonstigen Schmutz. 2. Verwenden Sie zur Reinigung des Gerätes keine aggressiven oder sonstige alkoholische Mittel, dies würde eine Erodierung des Gerätekörpers zur Folge haben.
  • Seite 18 B. MAXIMUM VIBRATION VON MOTOREN MIT EINER LEISTUNG VON MEHR ALS 1 PS (NEMA MG1-12.05)* Für AC Motoren, rev (umgedreht oder reverse Frequenz) ist die max. Synchron- Rev. Für DC Motoren ist es die max. Leistungs-rev. Für Motoren in Serien ist es die Arbeits rev. C.

  • Seite 19: Anhang 2 Vibrations-Frequenz Und Mögliche Gründe

    ANHANG 2 VIBRATIONS-FREQUENZ UND MÖGLICHE GRÜNDE * ist die Frequenz entsprechend der rev (umgedrehte oder Reverse) der Hauptwelle Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
  • Seite 20 Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Regelgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/regeltechnik.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm WEEE-Reg.-Nr.DE69278128...
