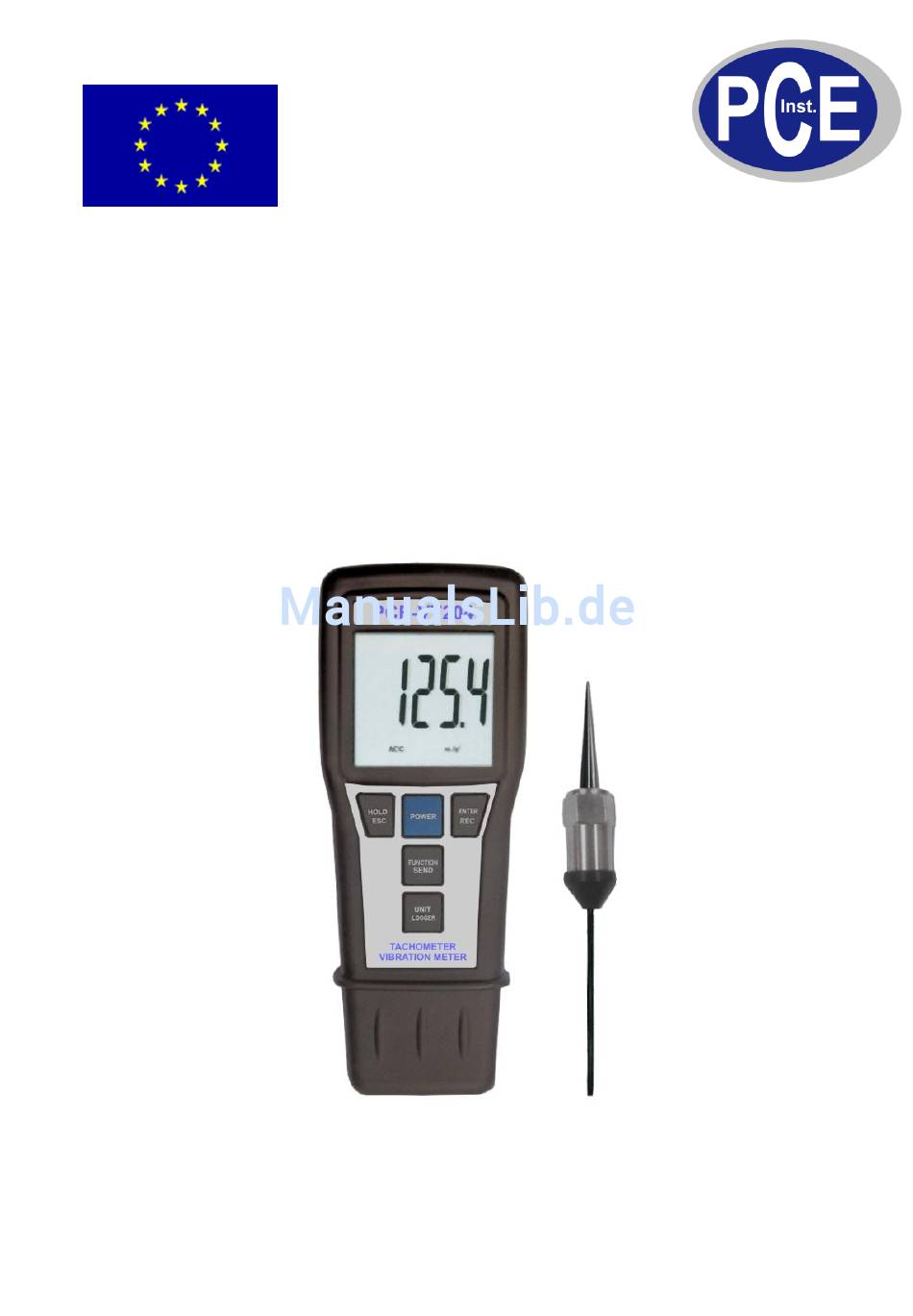

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Fon: (49) 0 29 03 / 97699-0 Fax: (49) 0 29 03 / 97699-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Vibrationsmessgerät PCE-VT204 Version 1.0 12.08.2010...

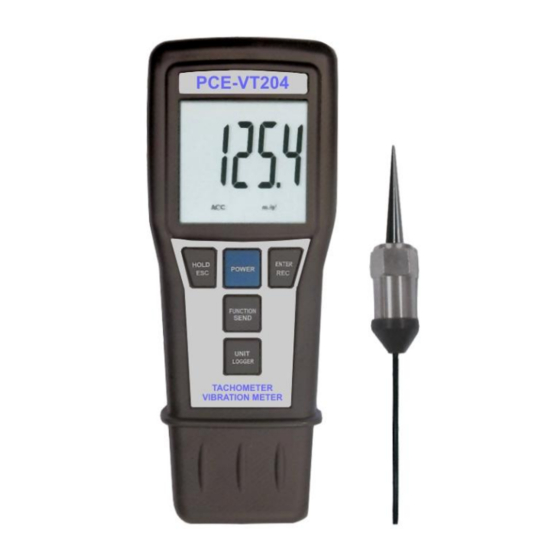

- Seite 2 Der Vibrationsmesser PCE-VT 204 ist ein wahres Multitalent. So ist dieser Vibrationsmesser in der Lage, die drei wichtigen Parameter der Vibration exakt zu messen und gleichzeitig kann er als Drehzahlmessgerät (optisch mit Reflexmarken oder kontaktierend via Messrad) verwendet werden. Der Vibrationsmesser ist also neben der Vibrationsüberwachung von Motoren, Getrieben, Schüttlern, Lagern ...
- Seite 3 Funktionen 1. Display 2. Power Taste 3. Hold/Esc/Zero Taste 4. Enter/Rec. Taste 5. Funktion/Send Taste 6. Unit/Logger Taste 7. Betrieb Taste (Tacho) 8. Oberflächengeschwindigkeitsrad (Kontakttacho) 9. RPM Adapter (Kontakttacho) 10. Schutzkappe 11. Schraube für Schutzkappe 12. Anschluss (Vibrationssensor) 13. Vibrationssensor 14.
-
Seite 4: Einheiten Ändern (Deutsch / Britisch)
Besteht die Oberfläche des zu messenden Objekts aus Eisen, verbinden Sie den Sensor mit dem Magnetadapter. Setzen Sie nun, wie im Bild beschrieben, den Sensor mit dem Magnetadapter auf das Messobjekt. Einheiten ändern (Deutsch / Britisch) Halten Sie die „UNIT“ – Taste für ca. 2 Sekunden gedrückt. Die Einheit wechselt nun von Deutsch nach Britisch bzw. - Seite 5 Funktion 1 ist die grundlegende Funktion für den allgemeinen Betrieb. Bei der Funktion Beschleunigung wird der effektive Mittelwert (RMS) gemessen. Im Display wird „ACC“ und „RMS“ angezeigt. Bei der Funktion Geschwindigkeit wird der effektive Mittelwert (RMS) gemessen. Im Display wird „VEL“...
-
Seite 6: Data-Hold Funktion
Data-Hold Funktion Drücken Sie während der Messung die „Hold“- Taste um den momentanen Wert festzuhalten. Im Display wird zusätzlich „Hold“ angezeigt. Drücken Sie die „Hold“ Taste erneut um diese Funktion zu verlassen. Data – Record Funktion Die „Data-Record“ Funktion zeigt den Max. und Min. Wert der Messung von: Beschleunigung (RMS) Geschwindigkeit (RMS) Weg (p-p) -
Seite 7: Manuelle Speicherung ( Die Sampling Time Muss Auf 0 Sekunden Stehen)
Manuelle Speicherung ( Die Sampling Time muss auf 0 Sekunden stehen) Bei jedem drücken der Logger Taste, wird der momentane Messwert im internen Speicher gespeichert. Gleichzeitig blinkt das Symbol im Display. Achtung Das Einstellen der Sampling Time und das löschen des Speichers wird unter dem Punkt „Einstellung des Gerätes“... - Seite 8 Verlassen des Einstellmodus Wählen Sie mit Hilfe der „Hold“ Taste die Funktion „ESC“. Drücken Sie nun die „ESC“ Taste um den Einstellmodus zu verlassen. Tachometer Schalten Sie das Gerät aus. Drücken Sie die „Operation“ Taste und halten Sie diese gedrückt. Nun können Sie mit Hilfe der „Function“...
- Seite 9 Speicheraufruf Es werden 3 Messwerte, der letzte Wert (LA), der maximale Wert (UP), und der Minimalwert (dn) gespeichert. Diese Werte sind (in der Reihenfolge: LA; UP; dn) nach Loslassen der „Option“ Taste über die „Rec“ Taste abrufbar. Halten Sie die „Rec“ Taste gedrückt, im Display wird LA; UP oder dn und der dazugehörige Wert angezeigt.
- Seite 10 Die 16 Stellen des Datenstroms werden im folgenden Format angezeigt: Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. das Gerät darf nur im zugelassenen Temperaturbereich verwendet werden das öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorgenommen werden es dürfen keine technischen Veränderungen am Gerät vorgenommen werden...
- Seite 11 Batteriewechsel Wenn im linken Teil des Displays die Batterieanzeige leuchtet, sollten Sie die Batterien tauschen um Messungenauigkeiten zu vermeiden. 1) Schalten Sie das Gerät aus 2) Entfernen Sie bitte den Batteriefachdeckel an der Rückseite des Gerätes 2) Entnehmen Sie die alten Batterien und legen Sie neue Batterien ein (4 x 1,5V AA Batterien) 3) Verschließen Sie den Batteriefachdeckel wieder Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.
