5.7
Temperaturmessung
Der
Infrarotsensor
Beschleunigungssensors. Der Messwinkel beträgt etwa 45 Grad um die Mittelachse des Sensors. Die
besten Ergebnisse erreichen Sie mit einem Abstand von ca. 10 - 20 cm zur gemessenen Oberfläche. Die
Genauigkeit des Messergebnisses hängt vom jeweiligen Oberflächenemissionsgrad ab.

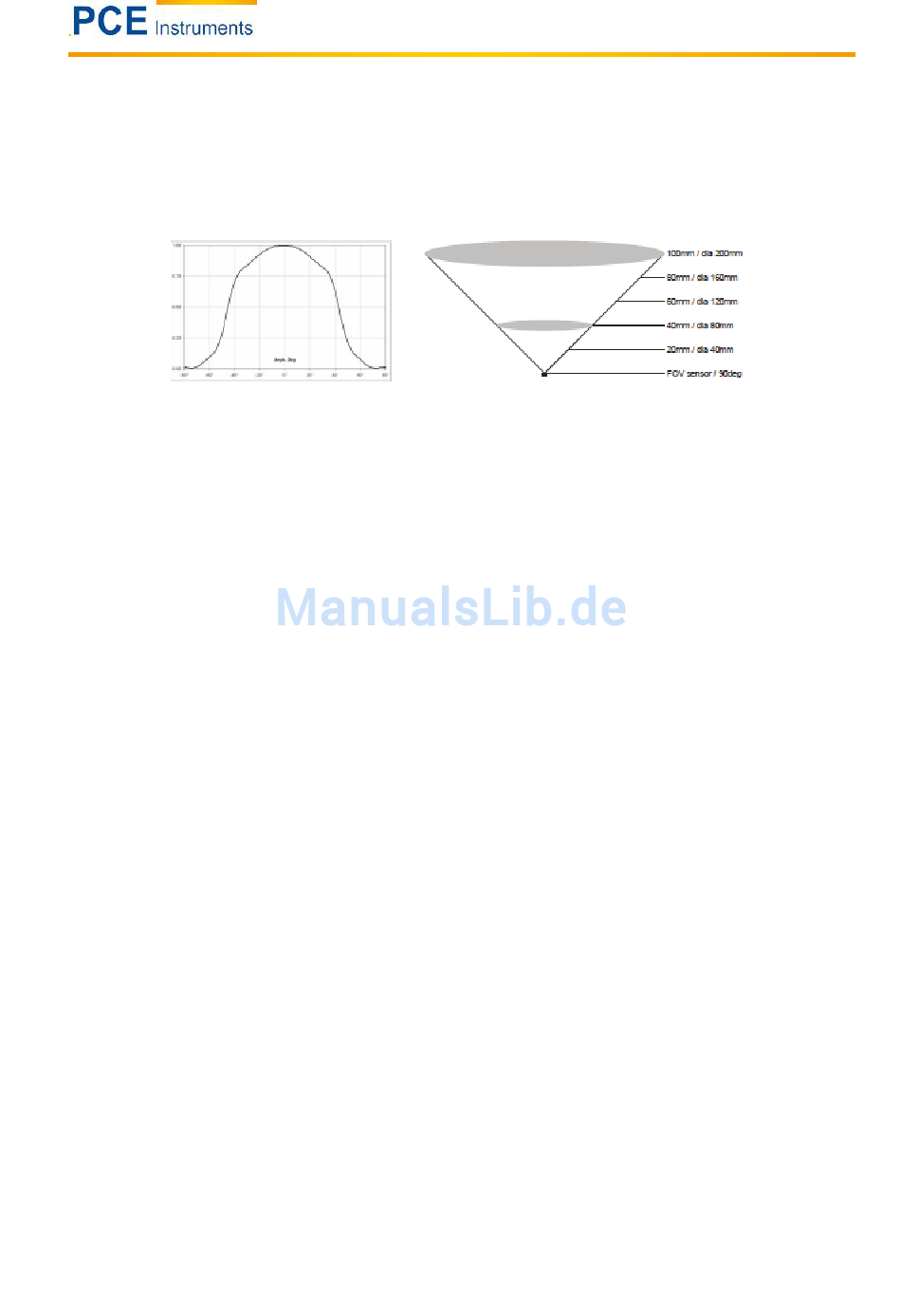

Empfindlichkeit des Sensors in Abhängigkeit vom Winkel
Abhängigkeit vom Abstand
5.7.1
Automatische Erkennung der Maschinendrehzahl
Es ist wichtig die Drehzahl für die Bewertung des Maschinenzustands zu kennen.
Der Schwingungsanalysator PCE-VT 250 sucht nach der Drehzahl im Frequenzspektrum (200 Hz-Bereich).
Es wird angenommen, dass die größte Schwingungsenergie im Bereich der Umdrehungsfrequenz liegt.
Wenn das Instrument ein deutliches Energieniveau auf einer Frequenz findet (also in einem sehr engen
Band), dann wird diese Frequenz als die Umdrehungsfrequenz bezeichnet.
Aus dieser Beschreibung wird deutlich, dass die Drehzahl nicht immer genau gefunden werden kann.
Wenn das höhere Energielevel in einer anderen Linie des Spektrums lokalisiert wird (z.B. Frequenz der
Ventilator Blätter), dann kann ein falsches Ergebnis angezeigt werden. Dennoch kann die korrekte
Drehzahl, die für jeweilige Zustände definiert werden muss, auch manuell eingegeben werden.
5.7.2
Bestimmung des Maschinen- und Lagerzustands
Die Hauptfrage bei der Diagnose von Maschinen ist: „Welchen Zustand der Maschine kann ich mit dem
gemessenen Wert verbinden"
Die Zustände sind in 3 Bereiche aufgeteilt. (Ampelfarben)
1. Gut – grüne Farbe
Die Maschine befindet sich in einem guten Zustand, ohne Beschädigung und kann ohne
Einschränkungen weiter betrieben werden.
2. Achtung – gelbe Farbe
Es wurde eine leichte Beschädigung erkannt. In diesem Bereich ist es möglich die Maschine zu
betreiben. Die Anzahl der Kontrollen sollte jedoch erhöht werden. Des Weiteren sollte die
Fehlerquelle gefunden und eine Reparatur eingeplant werden
3. Gefahr – rote Farbe
Es wurde eine ernsthafte Beschädigung erkannt. In diesem Bereich sollte die Maschine nicht weiter
betrieben werden.
Das Messgerät besitzt spezielle Funktionen zur Ermittlung dieser 3 Bereiche. Alle Vibrationswerte werden
in angemessenen Farben dargestellt.
Die
ermittelten
Grenzwerte
„Erfahrungsgrenzwerte für Vibrationen an Maschinen und Lagern" ablesen.
