BETRIEBSANLEITUNG

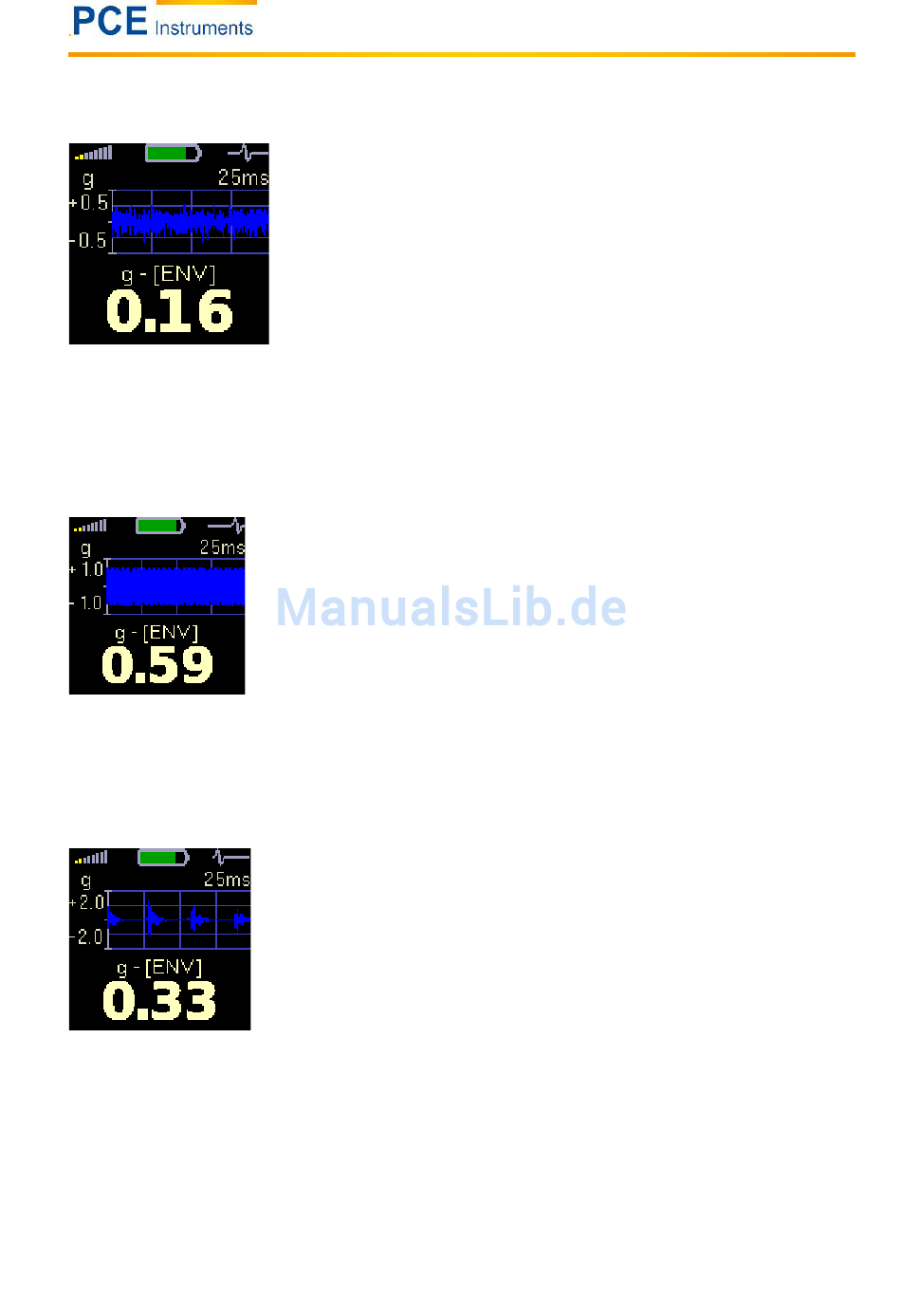

Nicht beschädigtes Lager:
Dieses Lager verursacht nur einen niedrigen Ausschlag, während der Zustand der Zeitaufnahme stabil
bleibt.
Es ist notwendig den Messbereich des Graphs (linke Seite) zu betrachten. Das Signal kann hoch
erscheinen, allerdings ist dies nicht der Fall, da der Messbereich klein ist (z. B. 0,5 g).
Nicht beschädigtes Lager- falsche Lubrikation:
Der Zustand der Zeitaufnahme ist ebenfalls stabil, allerdings ist ein größerer Ausschlag als vorher zu
beobachten.
Sie können deutlich den anderen (größeren) Messbereich erkennen. (1,0 g)
Beschädigtes Lager:
Es werden gut sichtbare Messausschläge angezeigt, die durch ein rollendes Element, welches sich über
eine Lochkorrision oder einen Riss bewegt. Diese Messausschläge wederholen sich regelmäßig.
Der Messbereich dieses Graphen ist wieder anders. (2,0 g in diesem Fall)
47
