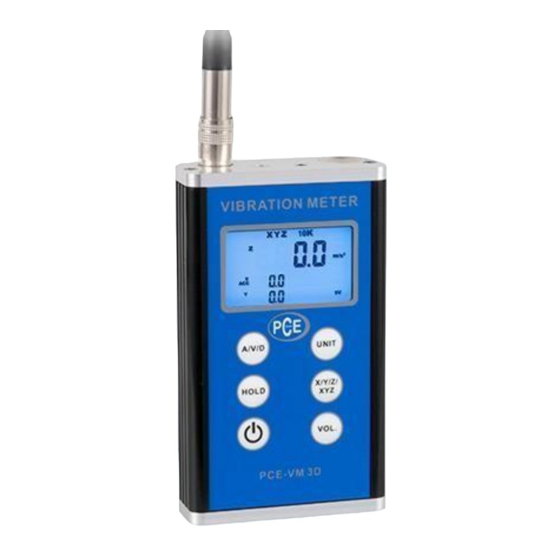

- Seite 1 Bedienungsanleitung PCE-VM 3D Vibrationsmessgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 19. Juni 2020 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Größten Wert ermitteln ..................... 7 Filter (nur im ACC Modus) / Headset ................7 Welche Parameter sind für welche Messungen geeignet? ..........7 5.10 Batterie wechseln ......................7 5.11 Vibrationsstandards (ISO 2372) ..................8 Garantie ....................9 Entsorgung .................... 9 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen
130 x 70 x 30 mm Abmessungen Sensor 40 x 40 x 22 mm Gewicht 305 g (ohne Batterien) Lieferumfang 1 x Vibrationsmessgerät PCE-VM 3D 1 x Kabel (1,5 m) 1 x Magnetfühler 1 x Messsensor 2 x Messspitze 2 x 1,5 V AA Batterien... -
Seite 5: Systembeschreibung
Zeigt den größten Wert an. Y-Achse Zeigt den Y-Achsen Wert an. Verschiebung Zeigt den Verschiebungswert an. Gemessener Wert Zeigt den aktuellen Wert an. Messeinheit Zeigt die ausgewählte Messeinheit an. Automatische Zeigt an, ob die automatische Abschaltung aktiviert ist. Abschaltung © PCE Instruments... -
Seite 6: Funktionstasten
Zustand die „Ein-/Ausschalttaste“ und die „VOL-Taste“ für 5 Sekunden gedrückt. • Ein akustisches Signal ertönt, sobald die Funktion aktiviert bzw. deaktiviert wurde. • Wenn „SV“ im Display erscheint, ist die Funktion eingeschaltet. • Wenn „SV“ vom Display verschwindet, ist die Funktion ausgeschaltet. © PCE Instruments... -
Seite 7: Betrieb
Verbinden Sie den Sensor mit dem Magnetfuß und dem Bolzen. Setzen Sie dann den Magnetfuß auf das Messobjekt. Achten Sie darauf, dass die Oberfläche nicht rauer als Ra 1,6 μm und die Beschleunigung weniger als 20m/s ist. © PCE Instruments... -
Seite 8: Installation Mit Sensoreinheit
Um die Achse im Gerät auszuwählen, drücken Sie die Taste „X/Y/Z/XYZ“. Funktionen wählen • Um zwischen den Funktionen zu wählen, drücken Sie die „Umschalttaste Messmodus“ (A/V/D). • Sie können nun zwischen „ACC“ (Beschleunigung), „VEL“ (Geschwindigkeit) und „DISP“ (Verschiebung) wählen. © PCE Instruments... -
Seite 9: Einheiten Ändern
• Öffnen Sie das Batteriefach an der Oberseite. • Entnehmen Sie die Batterien und legen Sie zwei neue 1,5 V AA Batterien ein. • Achten Sie dabei auf die korrekte Polung. • Schließen Sie die Batterieabdeckung wieder. © PCE Instruments... -
Seite 10: Vibrationsstandards (Iso 2372)
Maximale Vibration von Motoren, deren Kraft größer als ein PS ist. (NEMA MG1-12.05) U/min (rpm) Verschiebung (P-P) (µm) 3000…4000 25,4 1500…1499 38,1 1000…1499 50,8 ≤999 63,6 Maximale Vibration von Induktionsmotoren mit großer Kraft (NEMA MG1-20.52). Rev (rpm) Verschiebung (P-P) (µm) ≥ 3000 25,4 1500…2999 50,8 1000…1499 63,6 ≤999 76,2 © PCE Instruments... -
Seite 11: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 12 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
