Beschleunigungsmessung Amplitudengang
Die Messgenauigkeit für RMS Vibrationsbeschleunigung (0,1 – 10 g Bereich) bei 8 kHz Sollfrequenz
beträgt +/- 2,5 %.
Kalibrierungsempfehlungen
Sensorempfindlichkeit
Bevor Sie eine Kalibrierung durchführen, müssen Sie die Sensorempfindlichkeit, die im Gerät eingestellt

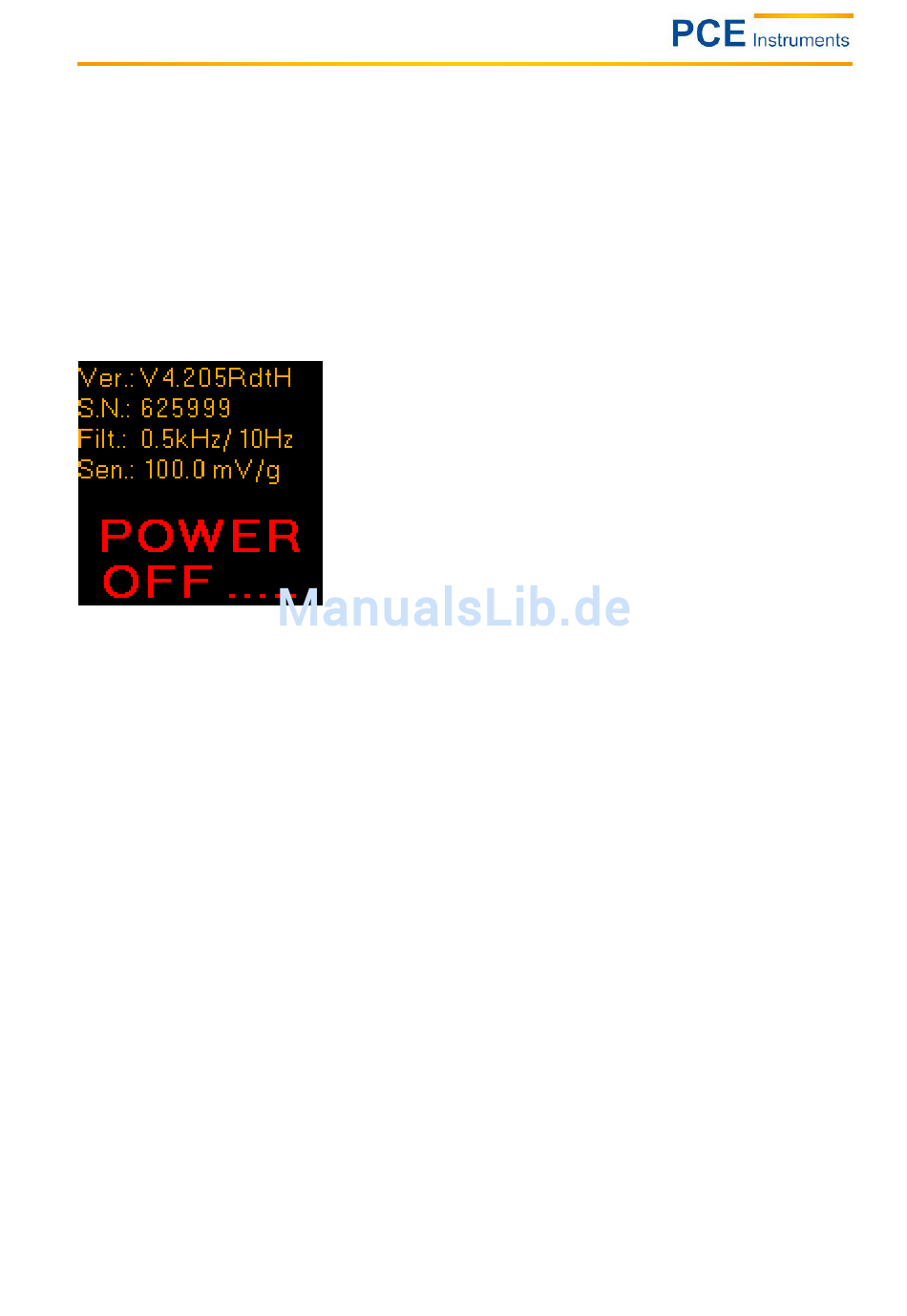

ist, kennen. Sehen Sie dazu im Startbildschirm nach, auf dem folgende Informationen erscheinen:
Beschreibung der Punkte im Startbildschirm:
1. Firmware Version
2. Seriennummer
3. Hochpassfilter-Frequenz für Lager (0,5 kHz) und ISO (10 Hz)
4. Sensorempfindlichkeit (100 mV/g)
Die Empfindlichkeit des Sensors liegt normalerweise im Bereich von 95 – 105 mV/g
Basistest mit A4801 Sensor Simulator
Sie können den Schwingungsanalysator in zwei Frequenzen testen: 80 Hz und 8 kHz. Auf dem
Startbildschirm werden RMS-Werte der Geschwindigkeit und Beschleunigung angezeigt. Der
Geschwindigkeitswert sollte bei 10 mm/s und der Beschleunigungswert bei 0,5 g liegen.
Das eingestellte Signal ist an eine Empfindlichkeit von genau 100 mV/g angepasst. Wenn die
Empfindlichkeit z.B. bei 95 mV/g liegt, werden höhere Werte angezeigt (10,5 mm/s und 0,53 g). Erwartete
Werte sollten mit dem Koeffizienten 100/95 multipliziert werden.
Basistest mit Sensor und Shaker
Die Prozedur sei die gleiche wie mit dem A4801 Sensor Simulator. Schalten Sie den Shaker ein auf 10
mm/s bei 80 Hz und kontrollieren Sie den RMS Geschwindigkeitswert auf dem Startbildschirm. Stellen
Sie nun 0,5 g bei 1,2 kHz oder höher ein und kontrollieren die RMS Beschleunigung. Bei Frequenzen
unter 1,2 kHz ist die Hochpassfilterung aktiv und das Ergebnis würde gestört werden.
