5 Elektrischer Anschluss

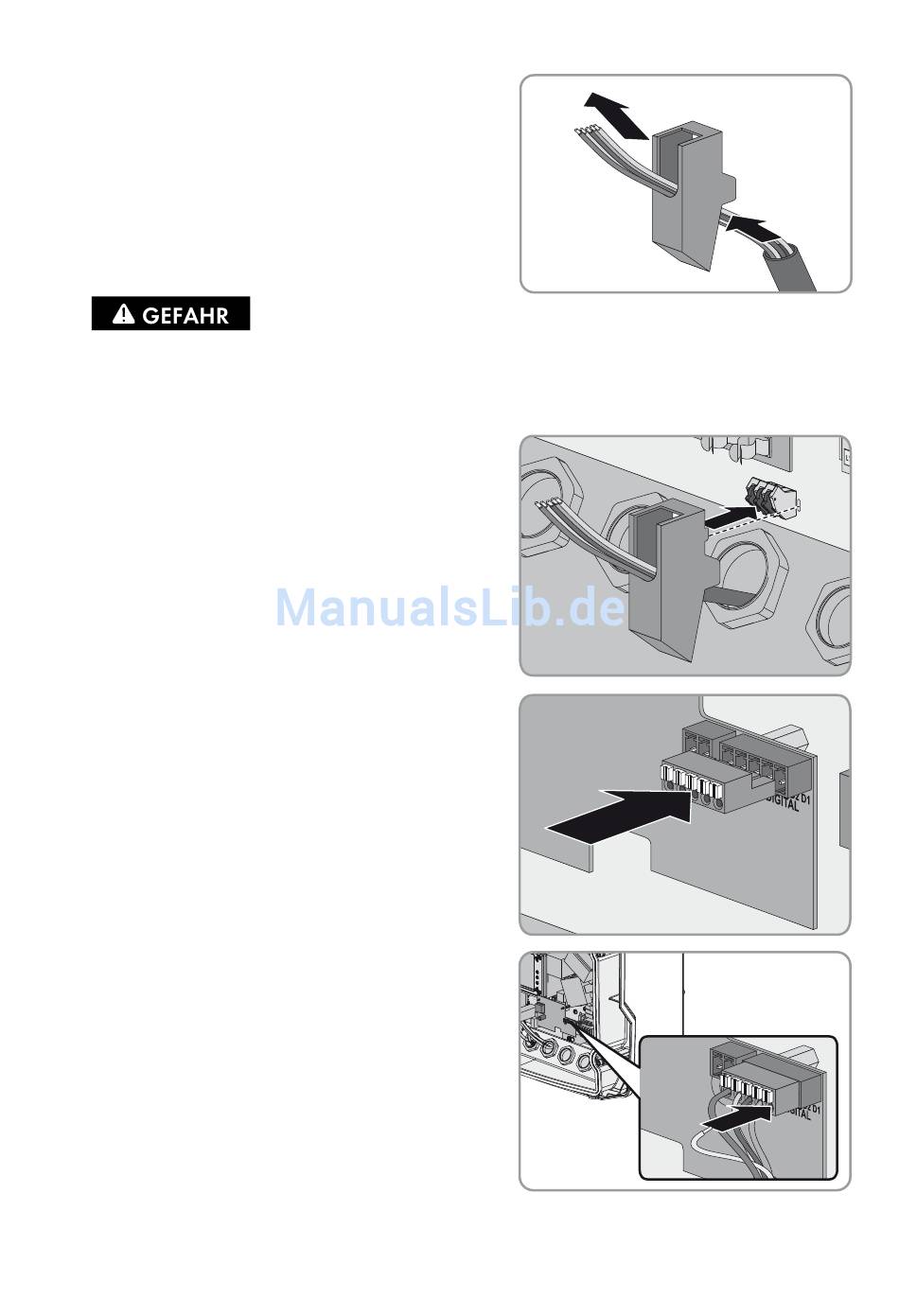

8. Die Schutzabdeckung des Multifunktionsrelais
abnehmen und das Kabel durch die Öffnung in der
Schutzabdeckung führen.
9.
Lebensgefahr durch unter Spannung stehende Kabel
Wenn sich eine Ader, z. B. L1, L2 oder L3 aus der AC-Klemme löst und z. B. das Anschlusskabel
des Rundsteuerempfängers berührt, steht das Anschlusskabel unter Spannung.
• Die Schutzabdeckung des
Multifunktionsrelais aufstecken. Dadurch ist
der AC-Anschlussbereich im Wechselrichter
von anderen Anschlüssen abgeschrankt.
10. Den 5-poligen Stecker in die Buchse DIGITAL auf
dem Modul stecken.
11. Das Anschlusskabel an den 5-poligen Stecker
anschließen. Dazu den Leiter in die Leitereinführung
stecken. Dabei die Zuordnung der notierten
Aderfarben beachten.
12. Überwurfmutter der Kabelverschraubung handfest auf die Kabelverschraubung drehen.
