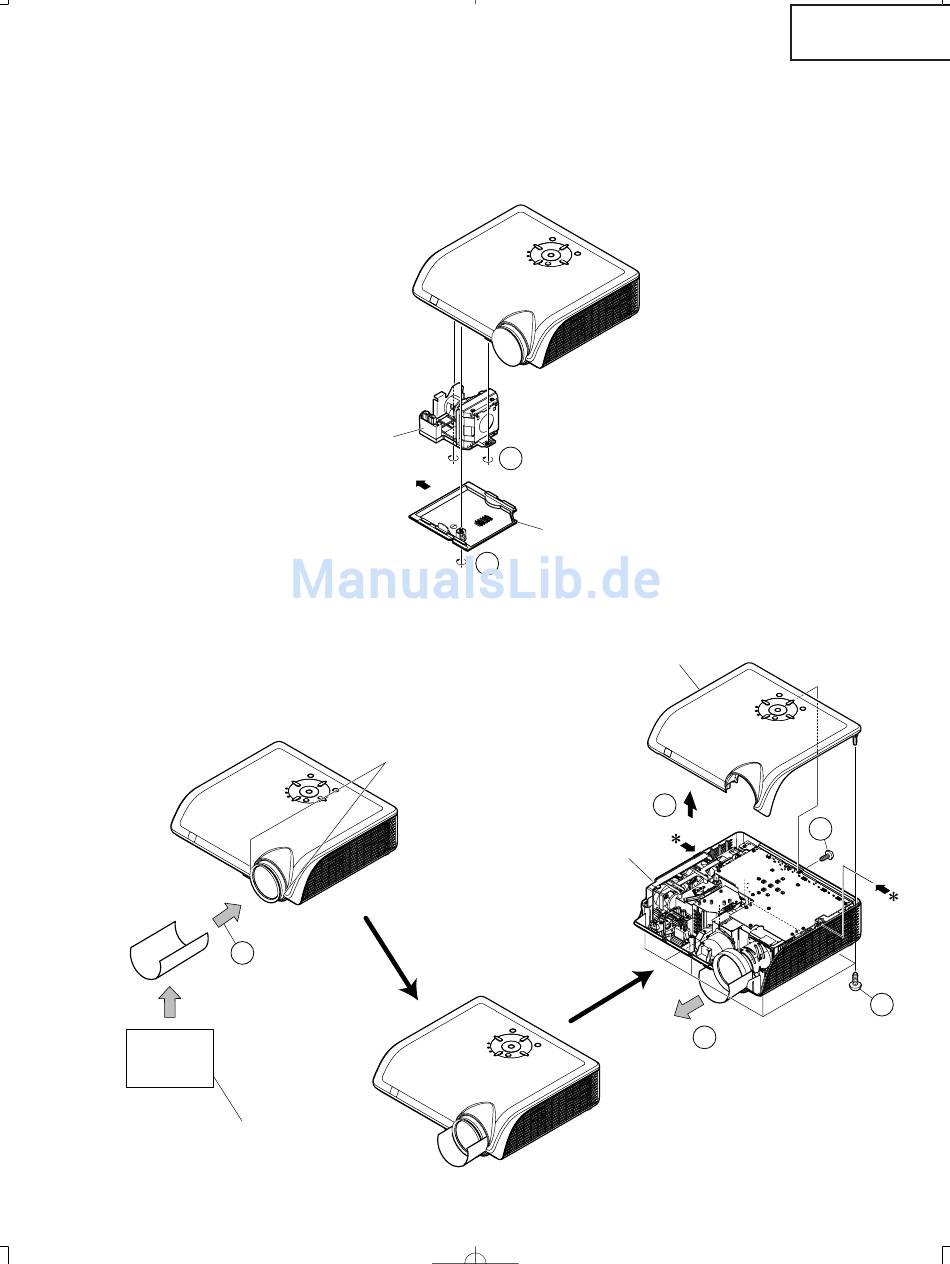

1. Ausbau der Lampentür und der Lampeneinheit
1-1. Die Lampentür-Befestigungsschraube herausdrehen, dann die Lampentür abnehmen.
1-2. Die 2 Lampeneinheits-Befestigungsschrauben herausdrehen, dann die Lampeneinheit abheben.
2. Ausbau des oberen Gehäuses
2-1. Eine Postkarte oder ein dickes papier unter dem objektivtubus einzuführen.
2-2. Die 6 Befestigungsschrauben für das obere und das untere Gehäuse herausdrehen.
2-3. Die mit * bezeichneten Teile gedrückt halten und die Klauen am oberen Gehäuse freigeben, um das obere
Gehäuse abzunehmen.
2-4. Die Postkarte wieder herausziehen.
2-1
Kurze Seite
(10cm)
Lange Seite
(15cm)
Dickes papier wie
eine Postkarte

ENTFERNEN DER HAUPTTEILE

Lampeneinheit
1-2
Um den Objektivtubus gegen
Kratzer zu schützen
1-3
Lampentür
Oberes Gehäuse
2-3
Unteres Gehäuse
57
XV-Z2000
DT-400
2-2
2-2
2-4
