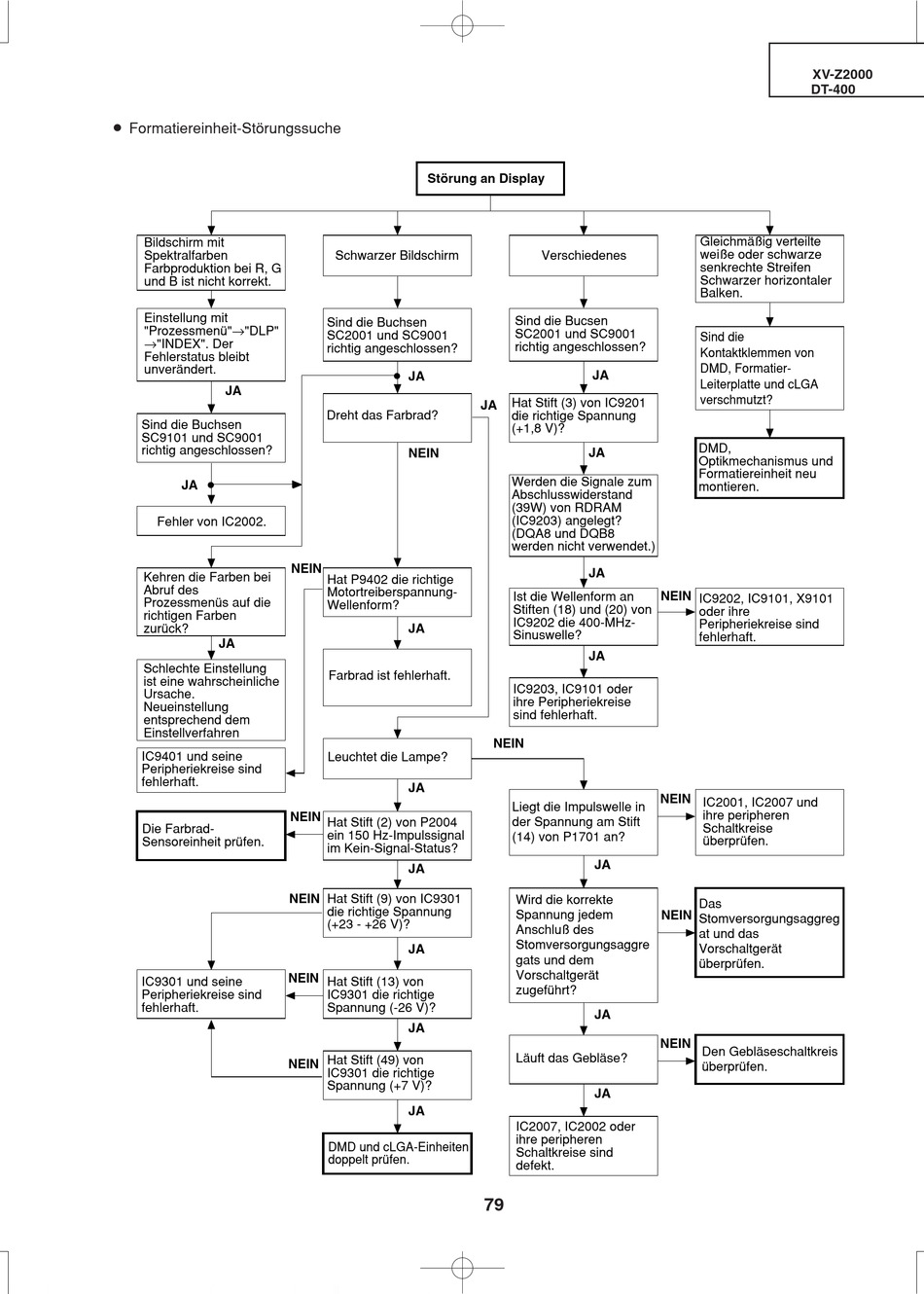

» Formatiereinheit-Störungssuche
Bildschirm mit
Spektralfarben
Farbproduktion bei R, G
und B ist nicht korrekt.
Einstellung mit
"Prozessmenü"→"DLP"
→"INDEX". Der
Fehlerstatus bleibt
unverändert.
JA
Sind die Buchsen
SC9101 und SC9001
richtig angeschlossen?
JA
Fehler von IC2002.
Kehren die Farben bei
Abruf des
Prozessmenüs auf die
richtigen Farben
zurück?
JA
Schlechte Einstellung
ist eine wahrscheinliche
Ursache.
Neueinstellung
entsprechend dem
Einstellverfahren
IC9401 und seine
Peripheriekreise sind
fehlerhaft.
Die Farbrad-
Sensoreinheit prüfen.
NEIN
IC9301 und seine
Peripheriekreise sind
fehlerhaft.
NEIN
Störung an Display
Schwarzer Bildschirm
Sind die Buchsen
SC2001 und SC9001
richtig angeschlossen?
JA
Dreht das Farbrad?
NEIN
NEIN
Hat P9402 die richtige
Motortreiberspannung-
Wellenform?
JA
Farbrad ist fehlerhaft.
Leuchtet die Lampe?
JA
NEIN
Hat Stift (2) von P2004
ein 150 Hz-Impulssignal
im Kein-Signal-Status?
JA
NEIN
Hat Stift (9) von IC9301
die richtige Spannung
(+23 - +26 V)?
JA
Hat Stift (13) von
IC9301 die richtige
Spannung (-26 V)?
JA
Hat Stift (49) von
IC9301 die richtige
Spannung (+7 V)?
JA
DMD und cLGA-Einheiten
doppelt prüfen.
Verschiedenes
Sind die Bucsen
SC2001 und SC9001
richtig angeschlossen?
JA
Hat Stift (3) von IC9201
JA
die richtige Spannung
(+1,8 V)?
JA
Werden die Signale zum
Abschlusswiderstand
(39W) von RDRAM
(IC9203) angelegt?
(DQA8 und DQB8
werden nicht verwendet.)
JA
Ist die Wellenform an
Stiften (18) und (20) von
IC9202 die 400-MHz-
Sinuswelle?
JA
IC9203, IC9101 oder
ihre Peripheriekreise
sind fehlerhaft.
NEIN
Liegt die Impulswelle in
der Spannung am Stift
(14) von P1701 an?
JA
Wird die korrekte
Spannung jedem
Anschluß des
Stomversorgungsaggre
gats und dem
Vorschaltgerät
zugeführt?
JA
Läuft das Gebläse?
JA
IC2007, IC2002 oder
ihre peripheren
Schaltkreise sind
defekt.
79
XV-Z2000
DT-400
Gleichmäßig verteilte
weiße oder schwarze
senkrechte Streifen
Schwarzer horizontaler
Balken.
Sind die
Kontaktklemmen von
DMD, Formatier-
Leiterplatte und cLGA
verschmutzt?
DMD,
Optikmechanismus und
Formatiereinheit neu
montieren.
NEIN
IC9202, IC9101, X9101
oder ihre
Peripheriekreise sind
fehlerhaft.
NEIN
IC2001, IC2007 und
ihre peripheren
Schaltkreise
überprüfen.
Das
NEIN
Stomversorgungsaggreg
at und das
Vorschaltgerät
überprüfen.
NEIN
Den Gebläseschaltkreis
überprüfen.
