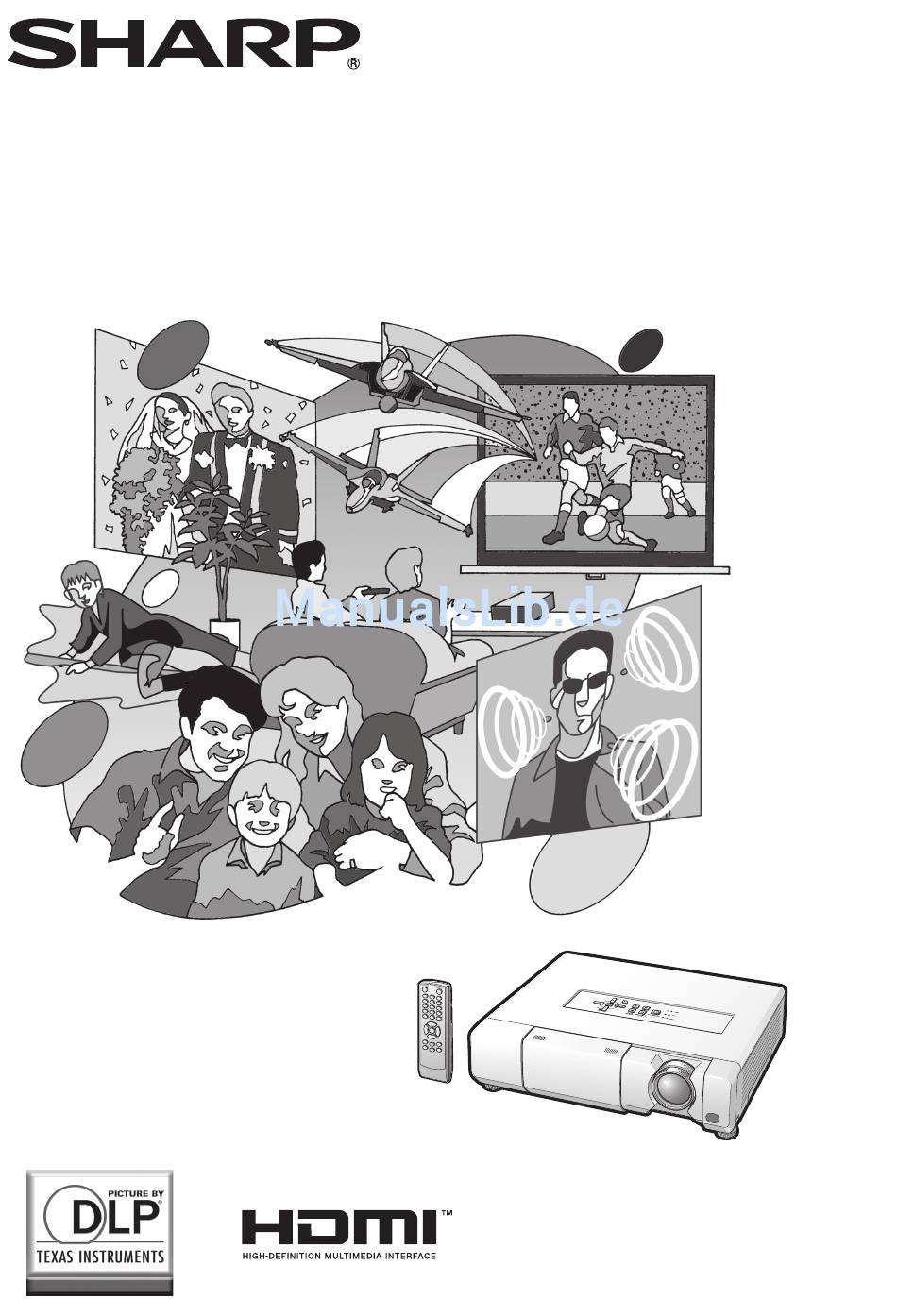

XV-Z18000
PROJEKTOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sharp XV-Z18000

  • Seite 1 XV-Z18000 PROJEKTOR BEDIENUNGSANLEITUNG...
  • Seite 2: Einführung

    Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. Einführung WICHTIG • Um bei Verlust oder Diebstahl dieses Projektors Modell-Nr.: XV-Z18000 eine Meldung zu vereinfachen, sollten Sie die auf der Unterseite des Projektors angebrachte Serien- nummer aufschreiben und sorgfältig aufbewahren.
  • Seite 3: Vorsichtsmaßnahmen Beim Austauschen Der Lampe

    Vorsichtsmaßnahmen beim Austauschen der Lampe Siehe den Abschnitt „Austauschen der Lampe“ auf Seite 50. ® Dieser SHARP-Projektor verfügt über einen DLP -Chip. Dieses hochentwickelte Display umfasst 2.073.600 Pixel (Mi- krospiegel). Wie bei anderen komplexen technischen Geräten wie Breitband-Fernsehbildschirmen, Videosystemen und Videokameras gelten für derartige Produkte bestimmte Fertigungstoleranzen.
  • Seite 4: Inhaltsverzeichnis

    Inhalt Vorbereitung Einführung Einstellung Inhalt ..............3 Aufstellung des Projektors ......15 Hinweise zur Verwendung der Bedienungsanleitung ...4 Aufstellung des Projektors ........15 Normale Aufstellung (Projektion von vorne) ..15 WICHTIGE SICHERHEITSHINWEISE .....5 Projektion (PRJ)-Modus ........16 Zubehör ............8 Aufstellung Deckenmontage ........ 16 Tastenbezeichnung und Tastenfunktion ..9 Bildschirmgröße und Projektionsabstand .....
  • Seite 5: Hinweise Zur Verwendung Der Bedienungsanleitung

    Hinweise zur Verwendung der Bedienungsanleitung ■ Die technischen Daten können je nach Modell leicht voneinander abweichen. Sie können aber alle Modelle auf gleiche Weise anschließen und bedienen. • Die Abbildungen und Bildschirmanzeigen in dieser Bedienungsanleitung sind teilweise vereinfacht dargestellt und können daher von den tatsächlich vorhandenen Anzeigen etwas abweichen.
  • Seite 6: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung durchlesen und für die Bezugnahme gut aufbewahren. Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Si- cherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN.
  • Seite 7 Gönnen Sie Ihren Augen von Zeit zu Zeit eine optimale Bildqualität aufrecht zu erhalten, empfi ehlt Erholungspause. SHARP, den Projektor keiner Feuchtigkeit, keinem Staub ■ Wenn Sie längere Zeit auf den Bildschirm schauen, und keinem Zigarettenrauch auszusetzen. Wenn der ermüden Ihre Augen. Achten Sie auf ausreichende Projektor derartigen Einfl...
  • Seite 8 Weitere angeschlossene Geräte Info ■ Wenn Sie einen Computer oder ein AV-Gerät mit dem • Der Lüfter regelt die interne Temperatur des Projektor verbinden, ziehen Sie ZUVOR den Netzstecker Projektors und wird automatisch gesteuert. Das des Projektors aus der Netzsteckdose und schalten Sie Lüftergeräusch kann sich im Betrieb ändern.
  • Seite 9: Zubehör

    AN-TK201 <für AN-60KT> AN-TK202 <für AN-60KT> ■ 3 RCA auf 15-Pin-Mini-D-Sub-Kabel (10' (3,0 m)) AN-C3CP2 Hinweis • Je nach Region können einzelne optionale Zubehörteile möglicherweise nicht im Lieferumfang enthalten sein. Wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe.
  • Seite 10: Tastenbezeichnung Und Tastenfunktion

    Tastenbezeichnung und Tastenfunktion Die Nummern unter beziehen sich auf die Hauptseiten in dieser Bedienungsanleitung, wo das Thema behandelt wird. Projektor Draufsicht PICTURE MODE-Taste Zum Auswählen des bestgeeigneten Bildes. AUTO V-KEYSTONE-Taste Vertikale Tra.-Entz.korrektur ENTER-Taste wird automatisch durchgeführt. Zum Übernehmen von ausgewählten oder geänderten Elementen im Menü.
  • Seite 11: Projektor (Rückansicht)

    Tastenbezeichnung und Tastenfunktion (Fortsetzung) Projektor (Rückansicht) Anschlüsse HDMI1, 2 Anschlüsse COMPONENT-Anschlüsse 18, 19 Anschluss für Videogeräte mit Anschluss für anschließende Videoausrüstung mit HDMI-Ausgangsklemme. Teilausgangsanschluß. RS-232C- S-VIDEO- 18, 19 Anschluss Eingangsanshluss Anschluss zur Anschluss zur Steuerung des Verbindung mit Projektors mit einem Videogeräten mit Computer.
  • Seite 12 Die Nummern unter beziehen sich auf die Hauptseiten in dieser Bedienungsanleitung, wo das Thema behandelt wird. Fernbedienung STANDBY-Taste ON-Taste 14, 22 13, 22 Zum Einstellen des Projektors Zum Einschalten. auf Standby-Modus. AUTO SYNC-Taste HDMI1, 2, COMPONENT, 14, 26 Zur automatischen Anpassung von S-VIDEO, VIDEO, Bildern, wenn der Projektor mit einem Computer verbunden ist.
  • Seite 13: Verwendung Der Fernbedienung

    Verwendung der Fernbedienung Einlegen der Batterien Ziehen Sie die Lasche an der Abdeckung nach unten und nehmen Sie die Abdeckung in Pfeilrichtung ab. Legen Sie die mitgelieferten Batterien ein und bringen Sie die Abdeckung wieder an. • Achten Sie darauf, dass die Polarität korrekt mit den Markierungen innen am Batteriefach übereinstimmt.
  • Seite 14: Kurzanleitung

    Kurzanleitung Dieser Abschnitt enthält ein Beispiel, welches zeigt, wie der Projektor mit Videoausrüstung verbunden wird, die einen HDMI-Ausgangsanschluss besitzt sowie eine kurze Erklärung der Schritte vom Anschluss bis zur Bildprojektion. Weitere Informationen fi nden Sie auf den, für jeden Schritt vorgeschlagenen Seiten. STANDBY/ON- STANDBY-Taste Taste...
  • Seite 15: Schalten Sie Das Videogerät Ein Und Starten Sie Die Wiedergabe

    Kurzanleitung (Fortsetzung) Schalten Sie das Videogerät ein und starten Sie die Wiedergabe Wiedergabe Seite 26 Wählen Sie den Eingangs-Modus Drücken Sie HDMI1 an der Fernbedienung, um „HDMI1“ für den Eingangsmodus auszuwählen. HDMI1-Taste HDMI1 Komponente 1080P • Drücken Sie HDMI1, HDMI2, COMPONENT, S-VIDEO, VIDEO und COMPUTER auf der Fernbedien- ung, um den Eingangsmodus zu schalten.
  • Seite 16: Einstellung Aufstellung Des Projektors

    Aufstellung des Projektors Aufstellung des Projektors Positionieren Sie den Projektor für eine optimale Bildqualität rechtwinklig zum Bildschirm. Die Füße des Pro- jektors müssen dabei fl ach und eben stehen. • Das Objektiv des Projektors sollte in der Mitte des Bildschirms zentriert werden. Wenn die horizontale Linie, die durch die Linsenmitte verläuft, nicht rechtwinklig zum Bildschirm ist, wird das Bild verzerrt und eine Betrachtung erschwert.
  • Seite 17: Projektion (Prj)-Modus

    Aufstellung Deckenmontage ■ Wir empfehlen den optionalen Sharp Deckenhalterungsadapter sowie die Deckenhalterung für diese Anbringung zu verwenden. Vor der Montage des Projektors wenden Sie sich an Ihren autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe zur Beschaffung des Deckenhalterungsadapters und der Deckenhalterung (separat erhältlich).
  • Seite 18: Bildschirmgröße Und Projektionsabstand

    Bildschirmgröße und Projektionsabstand Bei Verwendung einer Breitwand (16:9): Bei Anzeige des 16:9 Bildes über den gesamten 16:9 Bildschirm. Bild (Bildschirm)-Größe Projektionsabstand [L] Abstand von der Linsenmitte zum unteren Rand des Bildes [H] Diag. [x] Breite Höhe Minimum [L1] Maximum [L2] —...
  • Seite 19: Kabelbeispiele Für Den Anschluss

    Kabelbeispiele für den Anschluss • Weitere Einzelheiten über den Anschluss und die Kabel entnehmen Sie der Bedienungsanleitung des anzuschließenden Geräts. • Sie benötigen eventuell andere Kabel oder Stecker, die nicht aufgelistet sind. Anschluss am Anschluss am Ausrüstung angeschlos- Kabel Projektor senen Gerät Video-Gerät HDMI-...
  • Seite 20: Anschluss An Das Videogerät

    Anschluss an das Videogerät Vergewissern Sie sich vor dem Anschließen, dass das Netzkabel des Projektors aus der Wechselstrom-Steck- dose gezogen ist und die anzuschließenden Geräte ausgeschaltet sind. Schalten Sie, nachdem alle Anschlüsse vorgenommen wurden, zuerst den Projektor und anschließend die anderen Geräte an. Anschluss des Geräts über den HDMI-Ausgangsanschluss an den HDMI-Anschluss am Projektor HDMI ist eine neue spezialisierte Schnittstelle, die in der Lage ist ein Video- und Audiosignal an den Anschluss mit nur einem Kabel zu liefern.
  • Seite 21: Anschluss An Einen Computer

    • Je nachdem welchen Computer Sie verwenden, kann ein Bild solange nicht projiziert werden, bis der externe Ausgangsanschluss des Computers eingeschaltet ist. (Z.B. Gleichzeitiges Drücken der Tasten „Fn“ und „F5“ bei Gebrauch eines SHARP Notebook Computers). Siehe die spezifi schen Anweisungen in der Bedienungsanleitung Ihres Computers, um den externen Ausgangsanschluss Ihres Computers zu...
  • Seite 22: Steuerung Des Projektors Über Einen Computer

    Steuerung des Projektors über einen Computer Wenn der RS-232C-Anschluss am Projektor an einen Computer angeschlossen wird, kann der Computer verwendet werden, um den Projektor zu steuern und den Status des Projektors zu prüfen. Bei Anschluss eines Computers mit einem seriellen Steuerkabel RS-232C Computer An RS-232C-Anschluss An RS-232C-Anschluss...
  • Seite 23: Ein-/Ausschalten Des Projektors

    Ein-/Ausschalten des Projektors Anschluss des Netzkabels Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss an der Rückseite des Projektors ein. • Die Netz-Anzeige leuchtet rot auf und der Pro- jektor nimmt den Standby-Modus auf. Netzkabel (mitgeliefert) Einschalten des Projektors Info •...
  • Seite 24: Bildprojektion

    Bildprojektion Anpassen des projizierten Bildes Zoomring Zoomring 1 Anpassen des Fokus Fokussierring Fokussierring Sie können den Fokus mithilfe des Fokussi- errings am Projektor einstellen. Drehen Sie den Fokussierring, um den Fokus einzustellen, während Sie das projizierte Bild betrachten. 2 Justieret die Bildgröße Sie können die Bildgröße mit der Verwend- ung des Zoomsring auf dem Projektor justieren.
  • Seite 25: Tra.-Entz.korrektur

    Bildprojektion (Fortsetzung) Tra.-Entz.korrektur Diese Funktion kann Verkrümmung eines Bildes behe- ben, das in Richtung zu einem kugelförmigen oder zyl- inderförmigen Schirm sowie trapezoide Verkrümmung eines Bildes auf einem fl achen Schirm projektiert wird KEYSTONE-Taste und das Bild in Ihrem willkürlichen Winkel drehen. ■...
  • Seite 26: Korrigieren Das Auto-V-Tra.-Entz

    ■ Bereich Drücke P/R um „ROTATION“, vorzu- Die Funktion kann Verzerrung eines Bildes korrigieren, wählen und drücken dann sich ENTER. das in Richtung zu einem kugelförmigen Schirm oder • Der Umdrehungsmenüführer erscheint. zylinderförmigen Schirm projektiert wird. Wählbare Elemente Beshreibung Drücken Sie KEYSTONE, um den ZURÜCK Steigt den Trapez.-Entz.modusliste aus.
  • Seite 27: Umschalten Des Eingangsmodus

    Bildprojektion (Fortsetzung) Umschalten des Eingangsmodus HDMI1, 2, COMPONENT, Wählen Sie den Eingangsmodus für das angeschlos- S-VIDEO, VIDEO, COMPUTER- sene Gerät aus. Tasten Drücken Sie HDMI1, 2, COMPONENT, S-VIDEO, VIDEO oder COMPUTER auf der Fernbedienung, um den Ein- IMAGE SHIFT-Taste gangsmodus vorzuwählen. •...
  • Seite 28: Zeitweilige Anzeige Eines Schwarzen Bildschirms

    Zeitweilige Anzeige eines schwarzen Bildschirms FREEZE-Taste AUTO SYNC-Taste Schließen Sie den Objektivdeckel, um zeitweilig einen PICTURE MODE-Taste schwarzen Bildschirm zu bewirken. • Wenn Sie den Objektivdeckelnschließen, wird der Projektor automatisch nach ungefähr 30 Minuten ausgeschalten. Einfrieren von bewegten Bildern Drücken Sie FREEZE. •...
  • Seite 29: Anzeige Einer Vergrößerung Eines Bildteils

    Bildprojektion (Fortsetzung) MAGNIFY-Tasten Anzeige einer Vergrößerung eines Bildteils IRIS 1, 2-Tasten Grafi ken, Tabellen und andere Abschnitte des projizierten Einstellungstasten Bildes können vergrößert werden. Dies ist nützlich, wenn detaillierte Erklärungen nötig sind. (P/R/O/Q) RETURN-Taste MAGNIFY auf der Fernbedi- enung drücken. MENU HIDE-Taste •...
  • Seite 30: Modus In Der Größe Anpassen

    RESIZE-Taste Modus in der Größe anpassen Mit dieser Funktion können Sie den Größenan- passungsmodus ändern oder anpassen, um das Eingangsbild zu vergrößern. Drücken Sie RESIZE auf dem Projektor oder auf der Fernbedienung. • Die Funktion GRÖSSE ÄNDERN, die ausgewahlt werden kann, variiert je nach Eingangssignal (Aufl...
  • Seite 31 Bildprojektion (Fortsetzung) GRÖSSE ÄNDERN Wiedergegebenes Bild ZOOM 14:9 Ein Bild mit einem 14:9 Bildseitenverhaltnis und Letter-Box-Format wird vergrosert, wahrend das Original-Bildseitenverhaltnis beibehalten wird. INTELLIGENTES Ein Bild mit einem 4:3 Bildseitenformat wird leicht vergrosert ZOOMEN angezeigt. P. FÜR P. Das Bild wird gemas dem Original-Eingangssignal angezeigt. Über Urheberrechte •...
  • Seite 32: Elemente Der Menüleiste

    Elemente der Menüleiste Nachfolgendes zeigt die Elemente an, die im Projektor eingestellt werden können. Die auswählbaren Elemente variieren je nach ausgewähltem Eingang, Eingangssignale oder Einstellwerte. Elemente, die nicht ausgewählt werden können, werden grau hinterlegt. Hauptmenü Untermenü Bild Bildmodus Standard Natürlich Seite 36 Seite 36 Dynamisch...
  • Seite 33 Elemente der Menüleiste (Fortsetzung) Hauptmenü Untermenü Menü „SIG - ANP“ SIG - ANP Clock – 150 +150 Seite 40 Seite 40 Bild Bildwand Option SIG - ANP Clock Phase – 30 Phase Seite 40 H-Pos H-Pos – 150 +150 V-Pos Seite 40 Reset V-Pos...
  • Seite 34 Hauptmenü Untermenü Menü „Bildwand“ Bildwand Größe ändern Seite 42 Seite 42 Bild Bildwand Option SIG - ANP Größe ändern Normal H-Bildverschie. – 30 H-Bildverschie. Seite 42 V-Bildverschie. V-Bildverschie. – 30 Overscan Seite 42 Auto-V-Tra.-Entz. Trapez-Entz. Tra.-Entz. Overscan H-Tra.-Entz. Seite 42 V-Tra.-Entz.
  • Seite 35: Verwendung Des Menübildschirms

    Verwendung des Menübildschirms Einstellungstasten MENU-Taste ('/"/\/|) Einstellungstasten ('/"/\/|) RETURN-Taste ENTER-Taste ENTER-Taste RETURN-Taste MENU-Taste Menüauswahl (Anpassun- gen) • Dieser Vorgang kann ebenso mit den Tasten am Beispiel: Menübildschirm „Bild“ wenn Projektor ausgeführt werden. COMPONENT für den Ein- gangsmodus ausgewählt wird Drücken Sie MENU. Menüleiste Bild Bildwand...
  • Seite 36 Drücken Sie ' oder ", um das Bild Bildwand Option SIG - ANP Bildmodus Standard Element auszuwählen, das Sie Kontrast Helligk. einstellen möchten. Farbe (Beispiel: Auswahl von „Helligk.“) Tönung Schärfe Blau Farb Temp Für die Einstellung des IRIS1 (manuell) Hoher Helligkeit Separate IRIS2 (Auto) projizierten Bildes während...
  • Seite 37: Bildanpassung (Menü „Bild")

    Bildanpassung (Menü „Bild“) Menüfunktion ⇒ Seite 34 Bild Bild SIG - ANP Bildwand Option Bildmodus Standard Kontrast Helligk. STUFE 1 IRIS2 (Auto) Farbe Eco + Leise Tönung Weiterführend Schärfe Gamma Blau C.M.S.1 C.M.S.2 Farb Temp Weiß-Betonung IRIS1 (manuell) Hoher Helligkeit Auto IRIS2 (Auto) Film-Modus...
  • Seite 38: Umschalten Der Iris-Einstellung

    Menüfunktion ⇒ Seite 34 3 Umschalten der Iris-Einstellung 6 Die Korrektur der Abstufung des Videos (Gamma-Korrektur) Diese Funktion steuert die Menge des projizierten Lichts und den Bildkontrast. Wegen des Bildes oder der Projektionsumwelt, wenn ■ IRIS1 (manuell) die dunkleren Bereiche des Bildes schwierig zu sehen werden, können Sie die Gammaeinstellung korrekt , um Wählbare Elemente Beschreibung...
  • Seite 39 Bildanpassung (Menü „Bild“) (Fortsetzung) Menüfunktion ⇒ Seite 34 • Wenn es Daten für die gespeicherte Stellen Sie ein oder justieren Sie korrekte Farbe gibt, wird der C.M.S. jedes Einzelheit auf dem C.M.S. Farben-Justageschirm angezeigt. (Gehen farbe Justageschirm. Sie zu Schritt 3.) C.M.S.1 C.M.S.1 Farbe wählen...
  • Seite 40: Einstellung Des Weiß-Betonung

    Menüfunktion ⇒ Seite 34 8 Einstellung des Weiß-Betonung w Mosquito Lärmminderung (MNR) Weiß-Betonung verwendet die Technologie Texas Instru- Der sogenannte Mosquito Lärm (Flackern) kann ments’ Weiß-Betonung. Das Bild wird heller während die reduziert werden. Farbreproduktion auf einer hohen Stufe gehalten wird. Wählbare Elemente Beschreibung Wählbare Elemente...
  • Seite 41: Computer-Bildeinstellung („Sig - Anp"-Menü)

    Computer-Bildeinstellung („SIG - ANP“-Menü) Menüfunktion ⇒ Seite 34 Die hier dargestellte Illustration dient zur Erklärung und kann von der tatsächlichen Bildschirmanzeige Hinweis abweichen. • Vermeiden Sie Computerbildmuster, wo jede Bild Bildwand SIG - ANP Option zweite Linie wiederholt wird (horizontale Strei- Clock fen).
  • Seite 42: Einstellung Des Videosystems

    Menüfunktion ⇒ Seite 34 7 Anpassung des dynamischen Bereichs 5 Einstellung des Videosystems Ein optimales Bild kann nicht angezeigt werden, wenn Der Modus Videoeingangssystem ist werkseitig voreingestellt auf „Auto“; jedoch kann ein deutliches Bild ein HDMI-geeigneter Ausgangssignaltyp des Geräts und ein Eingangssignaltyp des Projektors nicht überein- vom angeschlossenen audio-visuellen Gerät nicht emp- stimmen.
  • Seite 43: Anpassen Des Projizierten Bildes („Bildwand"-Menü)

    Anpassen des projizierten Bildes („Bildwand“-Menü) Menüfunktion ⇒ Seite 34 ■ V-Bildverschie. Die hier dargestellte Illustration dient zur Erklärung und kann von der tatsächlichen Bildschirmanzeige \ -Taste | -Taste Wählbare Elemente abweichen. V-Bildverschie. Abwärts Aufwärts Bild SIG - ANP Bildwand Option Größe ändern Normal H-Bildverschie.
  • Seite 44: Automatische Vertikale Trapezkorrektur

    Menüfunktion ⇒ Seite 34 Wählen Sie „Trapez-Entz.“ von dem „Bildwand“ Menü 4 Automatische vertikale Trapez- und drücken Sie sich ENTER. Wählen Sie dann ein korrektur gewünschtes Aritikel zwischen „Tra.-Entz.“, „Bereich“ oder „Rotation“ vor, drücken Sie sich ENTER. „Trapez- Wählen Sie „Auto-V-Tra.-Entz.“ im Menü „Bildwand“ und Entz.“...
  • Seite 45: Einstellung Der Bildschirm-Anzeige

    Dunkler als die Helligkeit des „Stufe 1“. Svenska Português 8 Auswahl des Hintergrundbilds polski Wählbare Elemente Beschreibung Magyar Logo SHARP Logo-Bildschirm Türkçe Blau Blauer Bildschirm Kein — (Schwarzer Bildschirm) 9 Vorwählt die Position der Menüschirm Wählen Sie „Menü-Position“ auf dem „Bildwand“ Menü...
  • Seite 46: Anpassen Der Projektorfunktion („Option"-Menü)

    Option SIG - ANP Automatisch aus Wenn ein mit Consumer Electronics Control (HDMI CEC) Energiespar-Mod. One-Touch-Wiedergabe ausgestattetes Produkt von Sharp über ein HDMI-Kabel Systemstandby mit dem Projektor verbunden ist, können Sie die mit Eingabename Demo-Modus HDMI CEC verbundenen Funktionen („One-Touch-Wie-...
  • Seite 47: Einstellung Demo-Modus

    Folgende Elemente können nicht initialisiert werden. • Wenn der Projektor über ein HDMI-Kabel mit • „SIG - ANP“ Menü — „Aufl ösung“ einem Videoprodukt von Sharp verbunden • „Bildwand“ Menü — „Sprache(Language)“ ist, der Eingangsmodus HDMI1 oder HDMI2 • „Option“ Menü — „Lamp.-T.(Leben.)“...
  • Seite 48: Wartung

    Wartung Reinigen der Linse Reinigen des Projektors ■ Stellen Sie vor der Reinigung des Projektors sicher, ■ Verwenden Sie zur Reinigung der Linse ein han- dass der Netzstecker abgezogen ist. delsübliches Gebläse oder Linsenreinigungstuch ■ Das Gehäuse sowie das Bedienfeld bestehen aus (für Glaser und Kameraobjektive.) Verwenden Sie keine fl...
  • Seite 49: Wartungsanzeigen

    Wartungsanzeigen ■ Die Warnanzeigen (Netz-Anzeige, Lampen-Anzeige und Temperatur-Warnanzeige) auf dem Projektor weisen auf Funktionsstörungen hin. ■ Wenn eine Funktionsstörung auftritt, beginnt die Temperatur-Warnanzeige oder die Lampen-Anzeige zu leuchten, und der Projektor wechselt in den Standby-Modus. Führen Sie die folgenden Schritte aus, nach- dem der Projektor in den Standby-Modus gewechselt ist.
  • Seite 50 Anzeige leuchtend/ Anzeige blinkt Abdeckung ist ordnungsgemäß angebrachter rot, wenn der offen. Lampenabdeckung rot blinkt, wenden leuchtend Projektor Sie sich an einen autorisierten Sharp- Grün eingeschaltet Projektor-Händler oder blinkend ist. Kundendienstbetrieb in Ihrer Nähe. (Kühlen) (Siehe Seite 60.) Info • Wenn die Temperatur-Warnanzeige aufl euchtet und der Projektor in den Standby-Modus wechselt, befolgen Sie die oben genannten Lösungsvorschläge, und warten Sie ab, bis der Projektor vollständig abgekühlt...
  • Seite 51: Hinweise Zur Lampe

    ■ Wenn das Lampenglas bricht, können Glaspartikel in das Innere des Projektors gelangen. Wenden Sie sich in diesem Fall an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe, um die beschädigte Lampe entfernen zu lassen und den sicheren Betrieb zu gewährleisten.
  • Seite 52: Austausch Und Installation Der Lampeneinheit

    Austausch und Installation der Lampeneinheit • Nehmen Sie die Lampeneinheit nicht direkt nach der Verwendung des Projektors heraus. Warnung! Sie könnten sich ändernfalls an der heißen Lampe verbrennen. Info • Achten Sie darauf, die Glasoberfl äche der Sonderzu- Lampeneinheit Lampeneinheit oder die Innenseite des behör AN-K15LP Projektors nicht zu berühren.
  • Seite 53: Rückstellung Des Lampen-Timers

    Hinweise zur Lampe (Fortsetzung) Halteschrauben Halteschrauben Entfernen Sie die Lampeneinheit. • Lösen Sie die Halteschrauben von der Lampeneinheit. Halten Sie die Lampenein- heit am Griff und ziehen Sie sie in Pfeilrich- tung. Diesmal halten Sie die Lampeneinheit horizontal und kippen Sie sie nicht. Setzen Sie die neue Lampeneinheit ein.
  • Seite 54: Verbindungs-Pin-Zuweisungen

    Verbindungs-Pin-Zuweisungen COMPUTER/COMPONENT Eingang und COMPUTER/COMPONENT Ausgangsan- schlüsse: Mini D-unter 15 Stiftweibliches Verbindungsstück. COMPUTER Eingang/Ausgang. COMPONENT Eingang/Ausgang. Pin Nr. Signal Pin Nr. Signal Videoeingang (rot) PR (CR) Videoeingang (Grün/Synchronisierung auf Grün) Videoeingang (blau) PB (CB) Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Erde (rot) Erde (PR)
  • Seite 55: Rs-232C Spezifi Kations- Und Befehle

    0, 15, 30, 45 Lebensdauer (Prozent) 0%-100% (Ganzzahl) Name Modellnamenprüfung XVZ18000 Modellnamenprüfung XV-Z18000 Projektornamen-Einstellung 1 (ersten vier Zeichen) *1 OK oder ERR Projektornamen-Einstellung 2 (mittleren vier Zeichen) *1 OK oder ERR Projektornamen-Einstellung 3 (letzten vier Zeichen) *1 OK oder ERR...
  • Seite 56 RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) Eingang Änderung Computer OK oder ERR Component OK oder ERR HDMI1 OK oder ERR HDMI2 OK oder ERR S-Video OK oder ERR Video OK oder ERR Eingang RGB-Prüfung 1: Computer, 2: Component, 3: HDMI1, 4: HDMI2, ERR Eingang Videoprüfung 1: S-Video, 2: Video, ERR...
  • Seite 57 RS-232C Spezifi kations- und Befehle (Fortsetzung) RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 30 Sekunden Anlaufzeit) HDMI1 Bildmodus Standard OK oder ERR OK oder ERR Natürlich Dynamisch OK oder ERR OK oder ERR Kino1 OK oder ERR Kino2 Spiel OK oder ERR OK oder ERR Kontrast...
  • Seite 58: Computer-Kompatibilitätstabelle

    Computer-Kompatibilitätstabelle Computer • Mehrfache Signalunterstützung Horizontale Frequenz: 15–110 kHz, Vertikale Frequenz: 43–85 Hz, Pixeltakt: 12–170 MHz • Kompatibel mit Synch. auf Grün und gemischte Synch.-Signale (TTL-Stufe) PC/MAC Modus Aufl ösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) unterstützung Digitalunterstützung Anzeige Analog ✔...
  • Seite 59: Fehlersuche

    Fehlersuche Problem Überprüfen Seite • Das Netzkabel des Projektors ist nicht an die Steckdose angeschlossen. • Die extern angeschlossenen Geräte sind ausgeschaltet. – • Der Objektivdecklu ist geschlossen. 22, 27 • Der gewählte Eingangsmodus ist falsch. 26, 40, 41 • Die Verbindungskabel sind nicht ordnungsgemäß an den Projektor ang- 18-22 eschlossen.
  • Seite 60 „Systemstandby“ ist nicht aktiviert. Die „Systemstandby“ Funktion arbeitet eventuell nicht, wenn der Projek- tor an Videoprodukte angeschlossen wurde, die nicht von Sharp sind. • Es wurde kein HDMI-Kabel für den Anschluss zwischen dem Projektor und den Videoprodukten von Sharp verwendet.
  • Seite 61: Spezifi Kationen

    Gewicht (etwa) 12,8 lbs. (5,8 kg) Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifi ka- tionen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.
  • Seite 62: Abmessungen

    Abmessungen Einheiten: Zoll (mm) (115) (85) (400) (5,75) (45,75) (179,75) (75) (116,25)
  • Seite 63: Index

    Index Aufstellung Deckenmontage ......16 Lamp.-T. (Leben.) ..........46 Austausch der Lampe ........50 Lüfter-Mod............46 AUTO V-KEYSTONE-Taste ......... 25 MAGNIFY-Tasten ..........28 Automatisch aus ..........45 MENU-Taste ............34 Auto-Sync............40 MENU HIDE-Taste ..........28 AUTO-SYNC-Taste ..........27 MNR ..............
  • Seite 64 Memo...
  • Seite 65 Memo...
  • Seite 66 In China gedruckt TINS-E162WJZZ 09P04-CH-NM...
