Entfernen Der Hauptteile; Ausbau Des Oberen Gehäuses - Sharp XR-1X Serviceanleitung

XR-1X

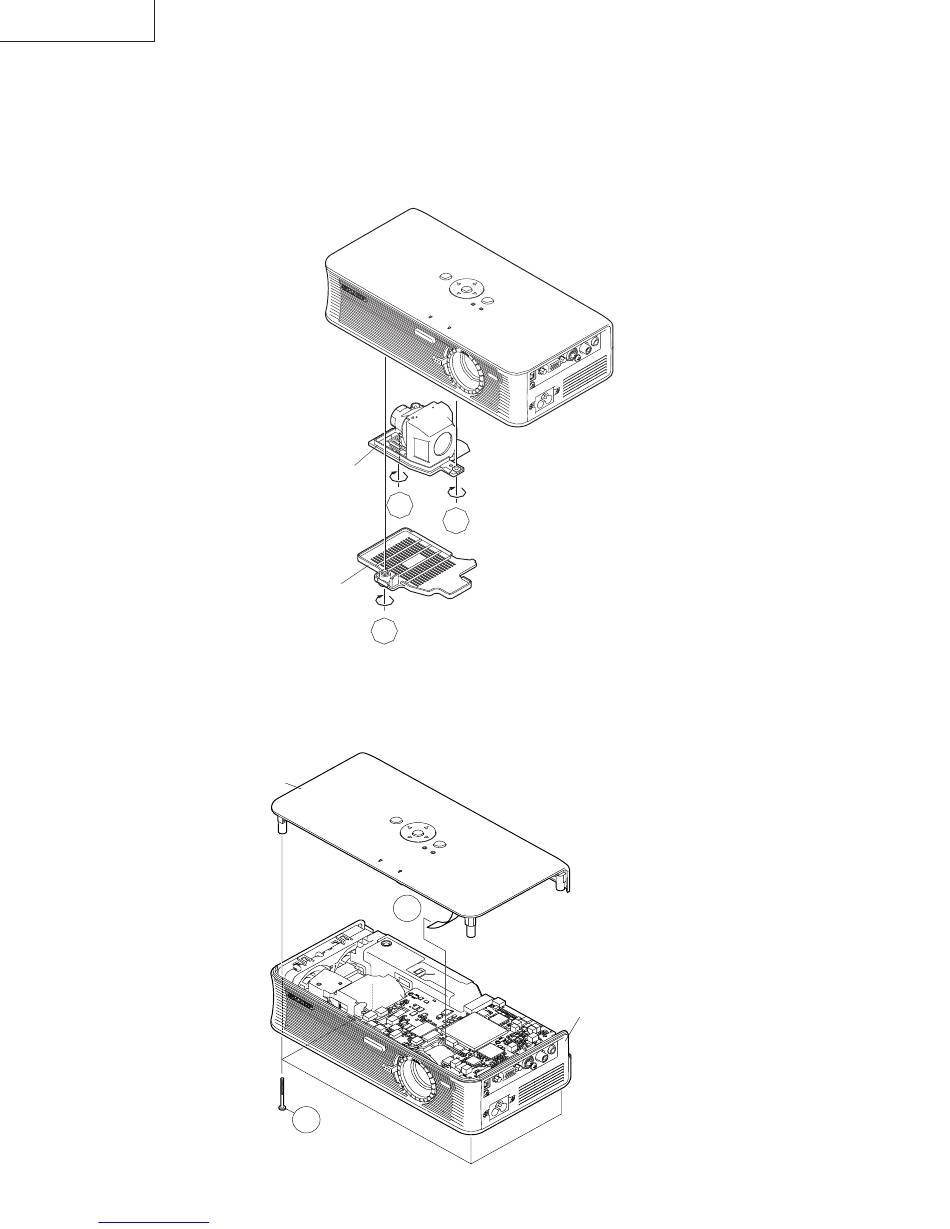

1. Ausbau der Lampentür und der Lampeneinheit
1-1. Die Lampen-Befestigungsschraube lösen, dann die Lampentür abheben.
1-2. Die beiden Lampeneinheits-Befestigungsschrauben entfernen, dann die Lampeneinheit abnehmen.
2. Ausbau des oberen Gehäuses
2-1. Die vier Befestigungsschrauben für das obere und das untere Gehäuse entfernen.
2-2. Den Bedienungstasten-Anschluss aus der Hauptleiterplatte entfernen, dann das obere Gehäuse abnehmen.
Downloaded from www.Manualslib.com

ENTFERNEN DER HAUPTTEILE

Lampeneinheit
Lampentür
Oberen Gehäuses
2-1
manuals search engine
1-2
1-2
1-1
2-2
56
Untere Gehäuse
