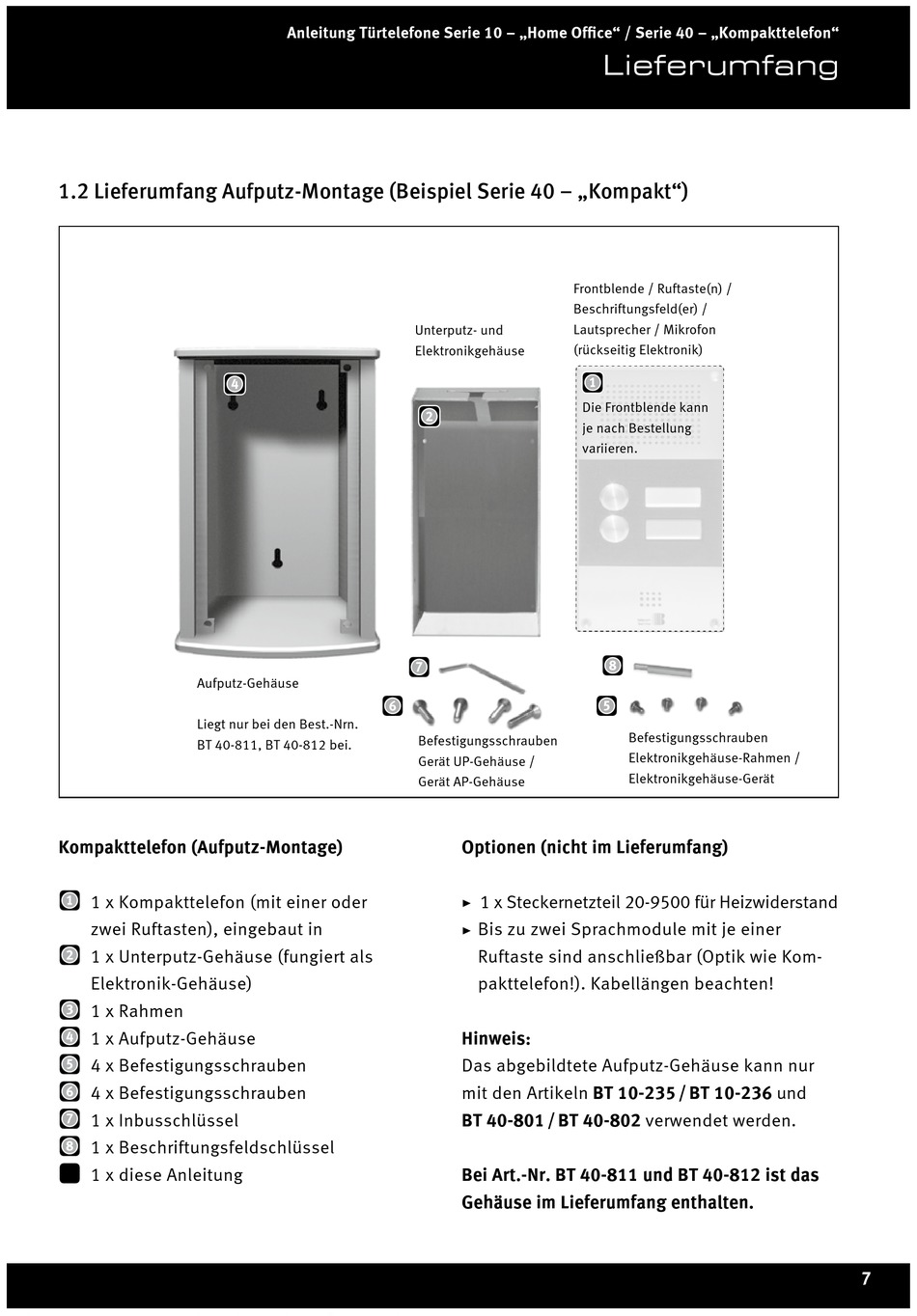

1.2 Lieferumfang Aufputz-Montage (Beispiel Serie 40 – „Kompakt")
Aufputz-Gehäuse
Liegt nur bei den Best.-Nrn.
BT 40-811, BT 40-812 bei.
Kompakttelefon (Aufputz-Montage)
1 x Kompakttelefon (mit einer oder
zwei Ruftasten), eingebaut in
1 x Unterputz-Gehäuse (fungiert als
Elektronik-Gehäuse)
1 x Rahmen
1 x Aufputz-Gehäuse
4 x Befestigungsschrauben
4 x Befestigungsschrauben
1 x Inbusschlüssel
1 x Beschriftungsfeldschlüssel
1 x diese Anleitung
Anleitung Türtelefone Serie 10 – „Home Office" / Serie 40 – „Kompakttelefon"
Unterputz- und
Elektronikgehäuse
Befestigungsschrauben
Gerät UP-Gehäuse /
Gerät AP-Gehäuse
Lieferumfang
Frontblende / Ruftaste(n) /
Beschriftungsfeld(er) /
Lautsprecher / Mikrofon
(rückseitig Elektronik)
Die Frontblende kann
je nach Bestellung
variieren.
Befestigungsschrauben
Elektronikgehäuse-Rahmen /
Elektronikgehäuse-Gerät
Optionen (nicht im Lieferumfang)
t
1 x Steckernetzteil 20-9500 für Heizwiderstand
t
Bis zu zwei Sprachmodule mit je einer
Ruftaste sind anschließbar (Optik wie Kom-
pakttelefon!). Kabellängen beachten!
Hinweis:
Das abgebildtete Aufputz-Gehäuse kann nur
mit den Artikeln BT 10-235 / BT 10-236 und
BT 40-801 / BT 40-802 verwendet werden.
Bei Art.-Nr. BT 40-811 und BT 40-812 ist das
Gehäuse im Lieferumfang enthalten.
7
