4 Montage- und Gebrauchsanweisung für den Fachmann

4.1 Lieferumfang

(nur bei wandmontiertem Wärmepumpenregler)
Zum Lieferumfang des wandmontierten Wärmepumpenreglers gehören folgende Teile:
• Wärmepumpenregler
• 3 Dübel (6 mm) mit Schrauben für Wandmontage
• Fühler für die Rücklauftemperatur
• Schlauchschelle zur Befestigung des Rücklauffühlers am Rohr
• Fühler für die Außenwandtemperatur mit Befestigungsschraube und Dübel
• Montage- und Gebrauchsanweisung

4.2 Montage

4.2.1 Befestigung des wandmontierten Wärmepumpenreglers
Der Regler wird mit den mitgelieferten 3 Schrauben und Dübeln (6 mm) an der Wand befestigt. Damit
der Regler nicht verschmutzt oder beschädigt wird, ist wie folgt zu verfahren:
• Dübel für die obere Befestigungsöse in Bedienhöhe anbringen.
• Schraube so weit in den Dübel einschrauben, dass der Regler noch eingehängt werden kann.
• Regler an der oberen Befestigungsöse einhängen.
• Lage der seitlichen Befestigungsösen markieren.
• Regler wieder aushängen.
• Dübel für die seitlichen Befestigungsösen setzen.
• Regler oben wieder einhängen und festschrauben.

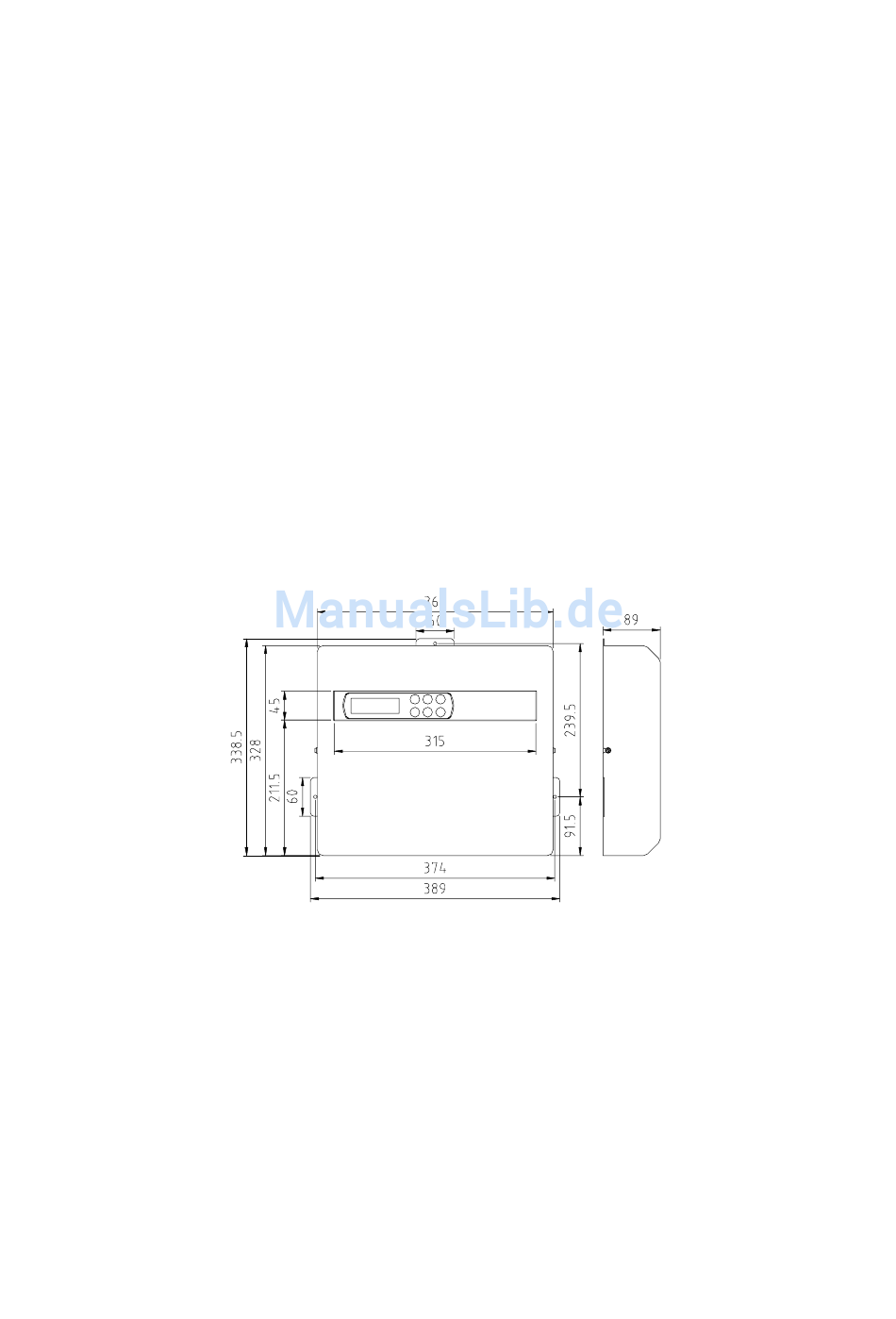

Bild: Abmessungen des wandmontierten Wärmepumpenreglers
