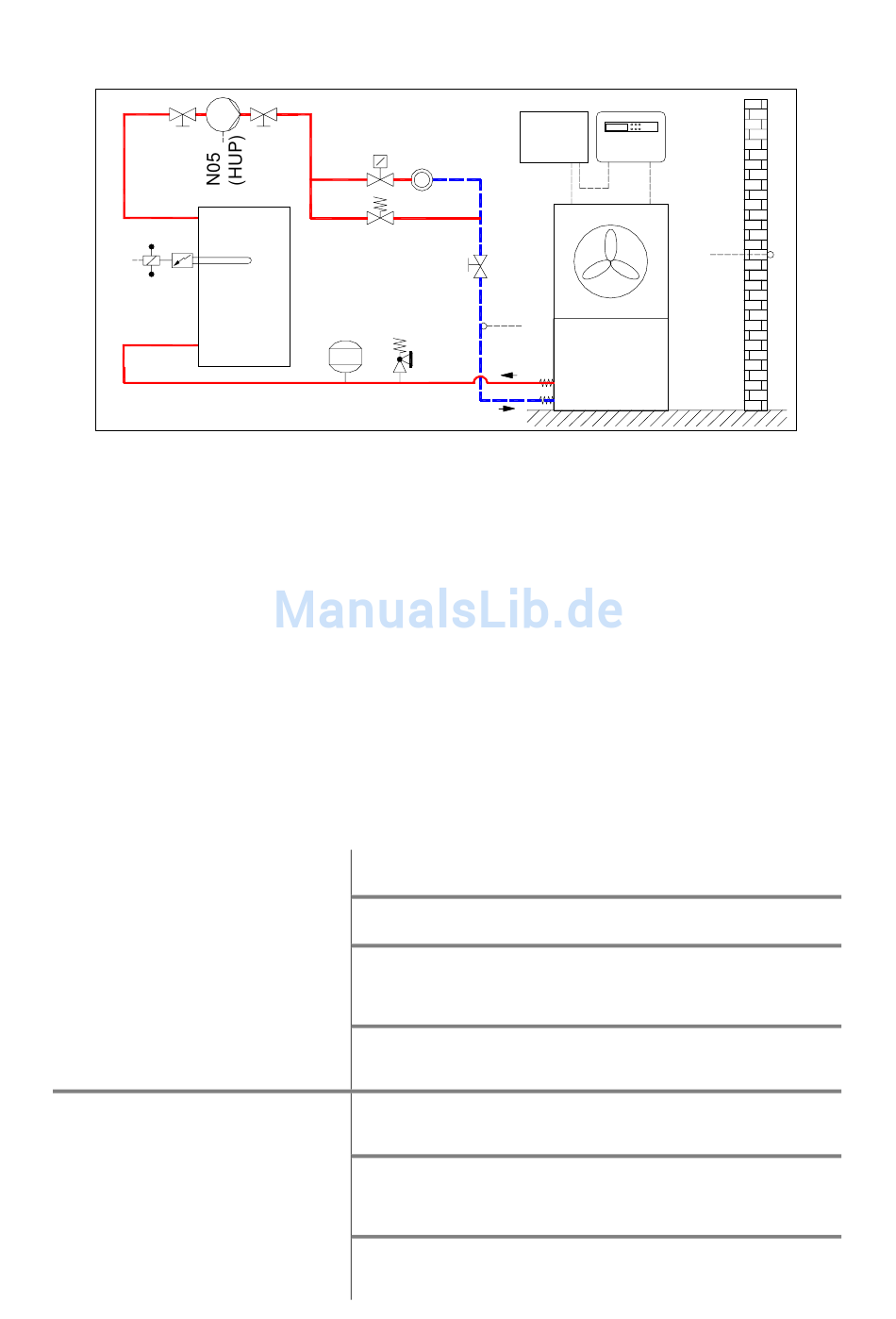

Bild: Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis
und mit Vorlauf-Reihenpuffer.
4.4 Einstellung der Wärmepumpenanlage
Bei der Erstinstallation ist nach der Einstellung der Vorkonfiguration zusätzlich die Einstellung des
Menues „4 KONFIGURATION" und das Menue „1 EINSTELLUNGEN" (vergleiche Kapitel
3.3.2.1 Einstellungen für den Benutzer) durch den Fachmann einzustellen.

4.4.1 Konfiguration

Durch die Tastenkombination (MENUE) und (ENTER) für ca. 5 Sekunden gelangt man in eine erwei-
terte Menueebene für den Installateur. In dieser Menueebene sind neben den erweiterten Standard-
menues für den Benutzer, zusätzlich die Menues „Konfiguration", „Ausgänge", „Eingänge" „Sonder-
funktionen" und „Modem".
Das Menue „Konfiguration" enthält je nach Anlagenkonfiguration folgende Abfragen:
Wärmepumpe
•
Anzahl Verdichter
•
Temperatureinsatzgrenze
•
Umschaltpunkt 2-Verdichter
Heizung
•
Heizkurve
- Endpunkt
Heizkurve
- Maximalwert
Elektro-
verteilung
(EV)
B2
(RLF)
T
Die Einstellungen der Wärmepumpe werden in den folgenden Untermenues
abgefragt, die durch Betätigen der Taste (ENTER) erreicht werden.
Standardeinstellung ist 1 für 1-Verdichter Wärmepumpen. Maximal sind 2 Ver-
dichter wählbar.
Die Temperatureinsatzgrenze gilt nur für Luft/Wasser-Wärmepumpen und ist je
nach Wärmepumpe auf –15 °C oder –20 °C einzustellen. Die entsprechende
Temperatureinsatzgrenze ist der Betriebs- und Montageanweisung der Wär-
mepumpe zu entnehmen. Die Standardeinstellung ist –20 °C
Der Umschaltpunkt gilt nur für 2-Verdichter Luft-Wärmepumpen. Er gibt die
Außentemperatur an, unterhalb der die Warmwasser- und Schwimmbadberei-
tung mit 2 Verdichtern erfolgt. Die Standardeinstellung ist 10 °C.
Die Einstellungen der Heizkurve des Heizsystems werden in den folgenden
Untermenues abgefragt. Nähere Erläuterungen siehe Kapitel 5.1.1 Einstellen
der Heizkennlinie.
Der Heizkurven–Endpunkt ist entsprechend der Auslegung der Heizungsanla-
ge einzustellen. Hierbei ist die maximale Rücklauftemperatur einzugeben, die
sich basierend auf der berechneten maximalen Vorlauftemperatur abzüglich
der Temperaturdifferenz im Heizsystem (Spreizung) ergibt.
Für Flächen- und Radiatorenheizsysteme sind verschiedene maximale Tempe-
raturen zulässig. Die obere Begrenzung der Rücklauf-Solltemperatur kann
zwischen 40 °C und 70 °C eingestellt werden.
