3 Bedienungsanweisung für den Benutzer und Fachmann
B e trie b s m o d u s - S y m b o le
4 * 2 0 Z e ic h e n D isp la y

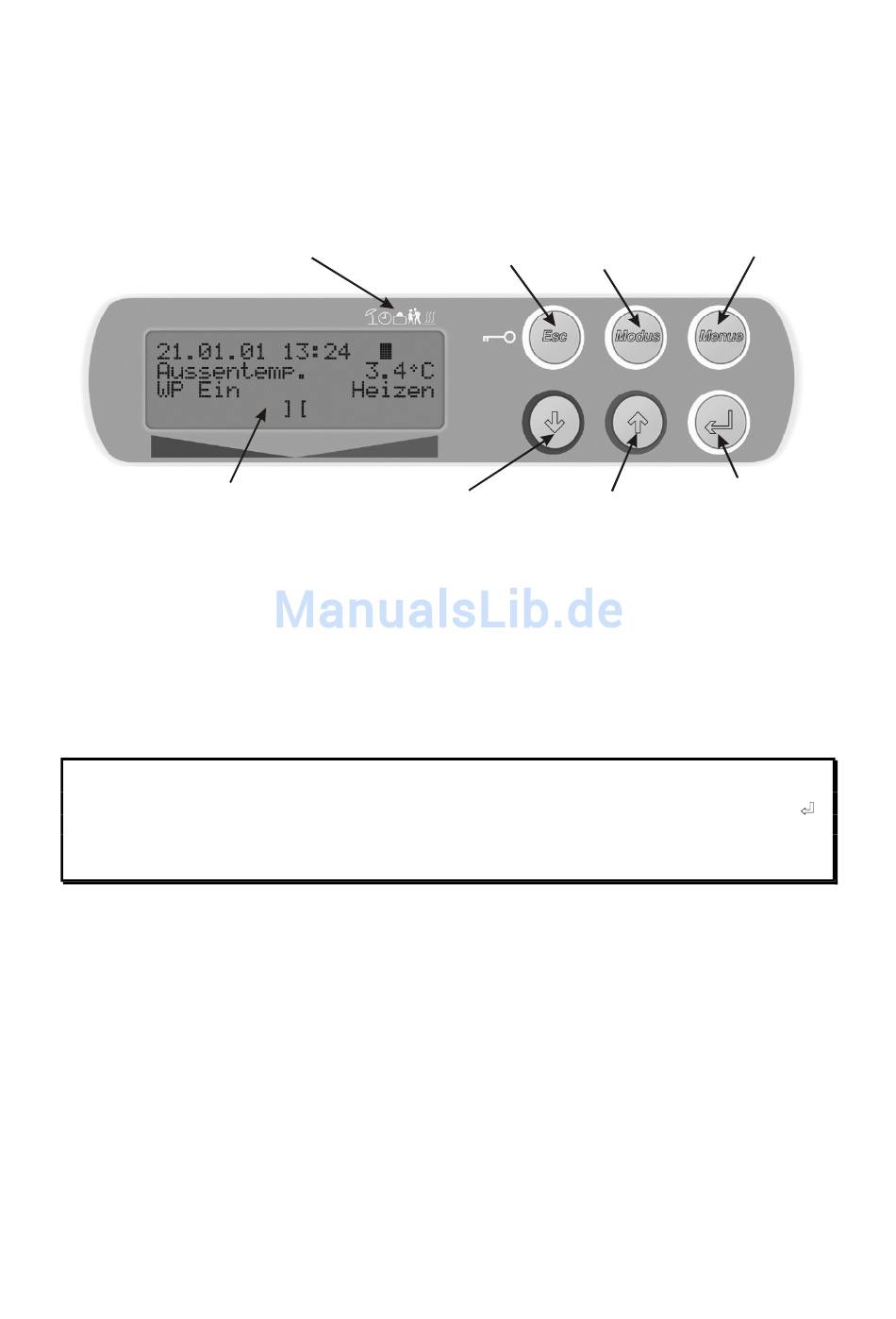

Bild: Ansicht LC-Display und Tastatur

3.1 Display

Das 4 x 20 Zeichen LC-Display zeigt in der Grundeinstellung alle relevanten Betriebszustände im
Klartext an. In der ersten Zeile wird das Datum, die Uhrzeit und der gewählte Betriebsmodus ange-
zeigt. In der zweiten Zeile wird entweder die momentane Außentemperatur angegeben oder zusätzli-
che Erläuterungen der aktuellen Betriebssituation. Die dritte Zeile gibt den Zustand der Wärmepumpe
oder Störmeldungen der Anlage oder der Wärmepumpe an. Die vierte Zeile gibt die aktuelle Einstel-
lung der Heizkurve (Kälter/Wärmer) in Balkenform an.
Hinweis:
) ) ) )
Der Kontrast für die Anzeige im Display ist einstellbar. Dazu werden die Tasten (MENUE) und ( )
miteinander solange gedrückt, bis die Einstellung abgeschlossen ist.
Mit dem gleichzeitigen Drücken der Taste (
( ) wird der Kontrast verringert.
Ø

3.2 Raumtemperatur

Die Raumtemperatur wird über die Rücklauftemperatur gesteuert. Die Rücklauf-Soll-Temperatur er-
mittelt der Regler aus der eingestellten Heizkurve und der Außentemperatur.
In Abhängigkeit von der Art des Heizungssystems (Flächenheizung oder Radiatoren) sowie von den
baulichen und örtlichen Gegebenheiten, wird zum Erreichen einer bestimmten Raumtemperatur eine
unterschiedliche Rücklauftemperatur benötigt. Damit auch bei wechselnden Außentemperaturen die
Raumtemperatur konstant bleibt, muss eine geeignete Heizkurve eingestellt werden. Bei geringem
Wärmebedarf kann die Heizkurve zeitgesteuert abgesenkt werden.
Die Heizkurve kann durch Parallelverschiebung mit den Tasten Wärmer (
Display die 4. Zeile in der Standardanzeige, verändert werden. Zwei Heizkreise können konfiguriert
und mit unterschiedlichen Temperaturniveaus unabhängig voneinander eingestellt werden. Eine de-
taillierte Einstellung wird in Kapitel 3.3.2.1.1 beschrieben.
•
Programme zur Fußbodenanheizung
•
Speichern von Daten durchgeführter Anhei-
zungen
F e hle r q u ittie re n;
M e n u e z u rüc k ;
Ta sta tu rs p e rre a k tiv ie re n
K ä lte r;
M e n u e n a ch u n te r
) wird der Kontrast verschärft, beim Drücken der Taste
×
