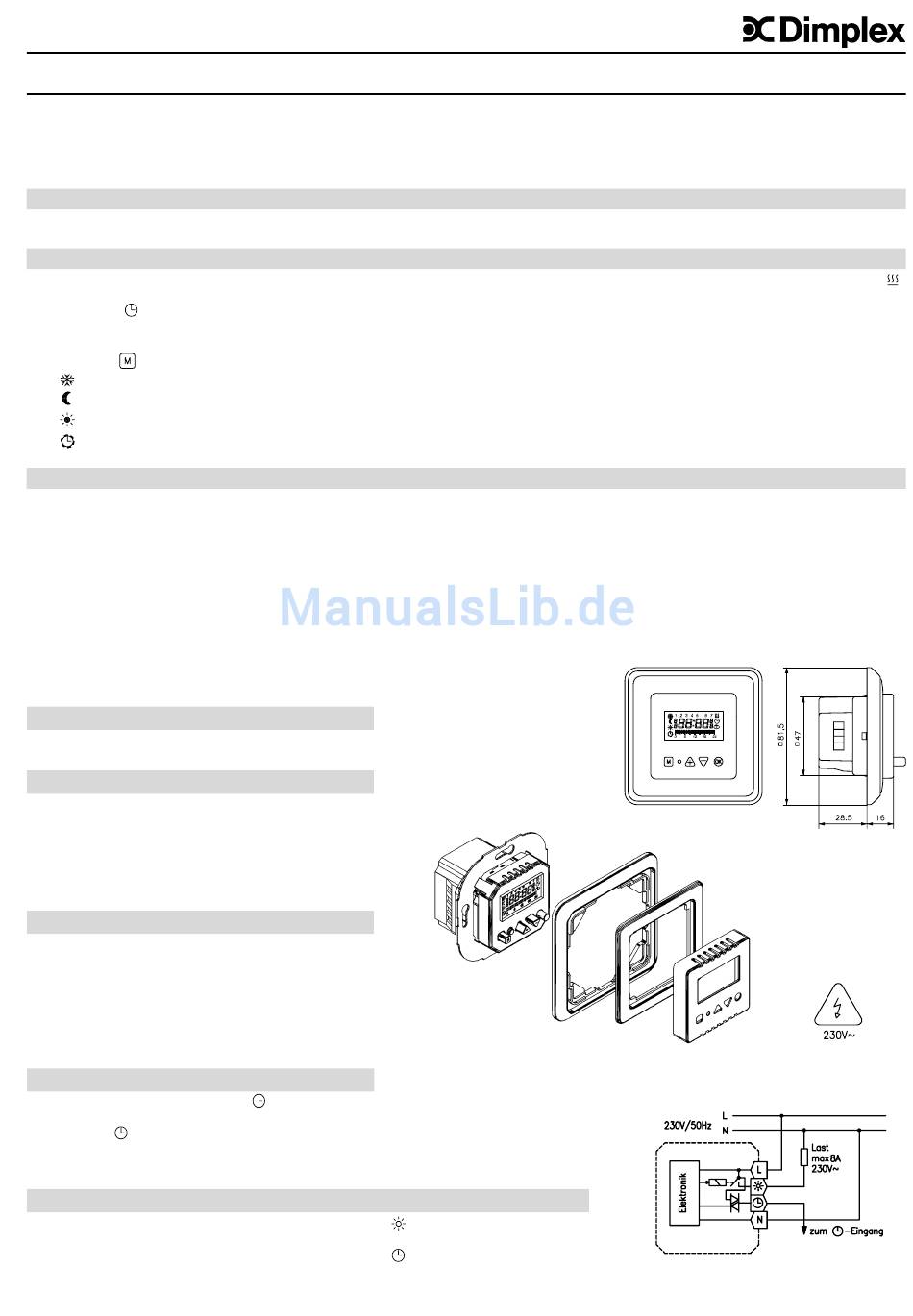

Montage- und Gebrauchsanweisung
RTU 300 U Raumtemperaturregler
Raumtemperaturregler mit Wochenuhr im Flächenschalterrahmen für Unterputzmontage
Achtung !
Dieses Gerät entspricht EN 60730-1, EN 50081-1, EN 50082-1, EN 61000 und darf nur durch einen Elektro-Fachmann gemäß dem Anschluß-
schaltbild unter Einhaltung der Sicherheitsvorschriften des VDE und der örtlichen EVU's installiert werden.
1. Anwendung
In der Haustechnik zur Regelung von Warmwasser-, Warmwasserfußboden-, Nachtspeicher-, Gas- und Elektrodirektheizungen, in der UP-Dose
montiert. Separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar.
2. Funktion
Der Regler mißt mit einem internen Fühler die Raumtemperatur und schließt bei Unterschreitung des Sollwertes den Heizkontakt. Das Symbol
signalisiert die aktive Heizphase. Die digitale Wochenuhr verfügt über 3 Programme zur Umschaltung zwischen Komfort- und Absenktemperatur.
An Klemme wird im Absenkbetrieb die Phase L1 durchgeschaltet, sodaß weitere Regler durch die Uhr synchron in den Absenkbetrieb geschal-
tet werden können. Der Regler ist bereits auf "normale" Tagesabläufe voreingestellt, siehe Werkseinstellung (Pkt. 19.) Einstellungen werden
permanent gespeichert. Die Resettaste setzt auf die Werkseinstellungen zurück.
Mit Taste werden folgende Betriebsartengewählt:
Frost Frostschutz aktiv ca.7°C
Nacht Absenktemperatur (dauerhaft)
Tag Komforttemperatur (dauerhaft)
Uhr uhrgesteuerte Umschaltung
zwischen Komfort- und Absenktemp.
3. Technische Daten
Betriebsspannung: ................. 230V/50Hz AC
Regelbereich: .......................... 5..30°C
Anzeigebereich: ..................... 0...40°C
Temperatureinstellung ............ in 0,5K-Schritten
Fühlertoleranz: ....................... ± 0,5K
Schaltdifferenz: ...................... ca. 1K
Leistungsaufnahme: ............... ca. 1VA
Temperaturabsenkung: ........... einstellbar, (Werkseinstellung 4K)
Heizkontakt: ............................ Schließer max. 230V 8(2)A
Nachtabsenkung: ................... Schließer max. 230V 10mA
interner Fühler: ....................... NTC 47K
Anzeigen: ............................... LCD Display
elektr. Anschlüsse: ................. Schraubanschlüsse
4. Lieferumfang:
Der Regler wird komplett mit Schalterahmenabdeckung
ausgeliefert.
5. Öffnung des Reglers
Achtung! zum Abziehen des Gehäusedeckels (1)
oben und unten am Schalterrahmen (3) greifen!
Gehäusedeckel mittels Schraubendreher unter den
Schalterrahmen abheben
Hinweis: Deckel ist gerastet!!! nicht geschraubt!
- Zwischenrähmchen (2) und
Schalterrahmen (3) abnehmen
6.Installation des Reglers
Achtung, vor Installation Netzspannung allpolig
abschalten !
- elektrischer Anschluß gemäß Anschlußschaltbild 3
mit Schraubklemmen (Drahtisolierung 6-8 mm)
- Massivleiter Querschnitt 1,5..2,5 mm
- kein Schutzleiter
- Regler (5) mittels Tragring (4) und Schrauben
in UP-Dose auf Tapete montieren
7. Steuerung weiterer Regler durch Uhr
- Verbinden jeweils der Klemmen
- Schaltet die Uhr auf Absenkbetrieb wird Phase L1 auf
Klemme gelegt und die angeschlossenen Regler
werden ebenfalls auf Absenkbetrieb um geschaltet,
max. Belastung 10mA.
8. Gerät schließen
- Gehäuse in umgekehrter Reihenfolge wie beim
Öffnen des Reglers schließen
Im Justagemodus (siehe Pkt. 18.) können folgende Funktionsanpassungen erfolgen:
5
2
Bild 2 Montage des Reglers
9. Klemmenbezeichnung
Anschluß Heizung
L
Anschluß Phase
Anschluß Nachtabsenkung
N Anschluß Neutralleiter
J1 Anzeige: Istwert/Uhrzeit abwechselnd, Istwert, Uhrzeit
J2 max. Solltemperatur
J3 min. Solltemperatur
J4 Temperaturkorrektur
J5 Ventilschutz
J7 Laststromkorrektur
Schutzart: ..................................... IP 30
Schutzklasse: ............................... II nach entspr. Montage
Befestigung: .................................. in UP-Dose ∅ 55mm
Umgebungstemperatur: ................ 0...30°C
Lagertemperatur: .......................... -20...+70°C
Funkentstörung: ........................... gemäß EN 50081-1, EN 50082-1
Gangreserve: ............................... 4 Tage, nach 1h Betriebszeit
Ventilschutz: ................................. 5 min ein/Woche
Justagemöglichkeiten: .................. siehe Pkt. 2. Justagemodus
4
3
459238.66.53 01/04/C
6 ... 30°C (Werkseinstellung = 30°C)
5 ... 29°C (Werkseinstellung = 5°C)
-9...+8K (Werkseinstellung 0K)
0...1 (AUS / EIN) (Werkseinstellung 0)
1...8 A (Werkseistellung 1A)
Bild 1 Maßzeichnung
2
1
Bild 3 Anschlußschaltbild
5 21 185 2
